Шина нулевая N в комб. изол. "Стойка" 6х9-7-С TEKFOR IEK TF-NN10-07-DP-K07

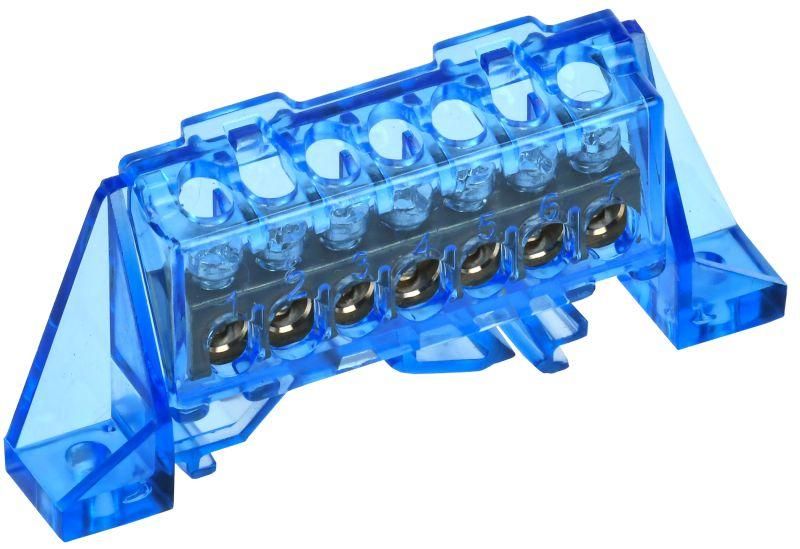

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-7-С от IEK (ИЭК), артикул tf-nn10-07-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа выдерживает нагрузку до 100 А.

Назначение и область применения

Шина используется для создания единой точки подключения нескольких нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках. Часто применяется в щитах автоматики, системах освещения, станках и конвейерах, где требуется организованное и безопасное заземление и зануление.

Технические характеристики

• Количество контактов: 7 - позволяет подключить семь проводников одновременно
• Номинальный ток: 100 А - рассчитана на длительную работу при высоких нагрузках
• Диапазон сечений проводов: 16 мм2 - максимальное сечение, которое можно зафиксировать одним винтом
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изолятора: негорючий пластик - повышает пожаробезопасность и предотвращает пробой
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают прочное соединение
• Тип поверхности: необработанная - требует осторожности при монтаже, чтобы не повредить контактную плоскость
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина Стойка 6х9-7-С крепится на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом положении - горизонтально или вертикально. Для подключения медных многожильных проводов обязательна подготовка: они должны быть обжаты наконечниками-гильзами. Это исключает перелом жил, снижает переходное сопротивление и гарантирует долговечность соединения. Каждый винт затягивается отверткой с плоским лезвием - момент затяжки не регламентирован, но следует избегать перетяга, чтобы не повредить резьбу.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности продукции IEK (ИЭК). Материалы соответствуют нормам пожарной безопасности: изолятор не распространяет горение, контакты не нагреваются сверх допустимого уровня при номинальной нагрузке. Соответствие международным стандартам IEC/EN 60947-7-1 не указано явно, однако конструкция соответствует типовым решениям для распределительных устройств.

Преимущества

• Объединённая конструкция: изолятор и шина в одном корпусе - экономят место в щите
• Высокая плотность подключения: 7 точек на одной стойке - минимизирует количество элементов
• Устойчивость к внешним воздействиям: работает при экстремальных температурах и повышенной влажности
• Простота замены: легко демонтировать и заменить при необходимости без разбора всей системы

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал контактов не совместим с алюминием, возможна коррозия
• Не рекомендуется использовать в условиях постоянного конденсата - даже при 90% влажности риск коррозии возрастает
• Не имеет защиты от случайного прикосновения - не подходит для открытых щитов без крышки
• Максимальное сечение - 16 мм2; провода большего сечения не войдут в зажим

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Заземление корпусов оборудования в цеховой распределительной станции
• Создание общей шины PE/N в щитах управления насосными станциями
• Распределение нуля в системах освещения с множеством светильников

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не превышают 16 мм2
• Обязательно используйте гильзы для многожильных медных проводов - это продлит срок службы соединения
• При установке в щит с ограниченным пространством учтите габариты: шина занимает 6 модулей (6×9 мм)
• Не смешивайте эту шину с другими сериями IEK без проверки совпадения шага крепления на DIN-рейке
• После монтажа проверьте надёжность всех винтов - слабое соединение вызывает перегрев
