Шина нулевая N в комб. изол. "Стойка" 8х12-11-С TEKFOR IEK TF-NN20-11-DP-K07

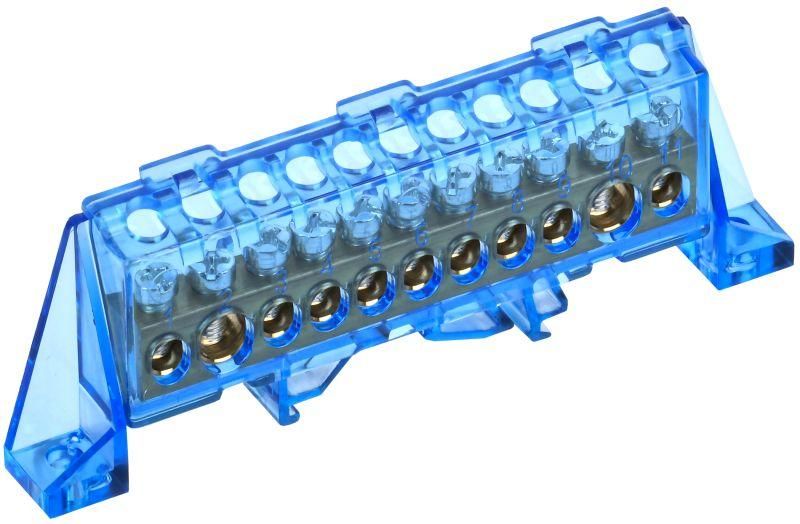

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-11-С от IEK (ИЭК), артикул tf-nn20-11-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует устойчивый токовый контакт.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-11-С используется для создания цепи нулевого рабочего (N) и защитного заземления (PE) в распределительных щитах. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках. Применяется в щитах управления, автоматических системах, станках, конвейерах и других устройствах, где требуется групповое подключение нулевых проводников.

Технические характеристики

• Тип изделия: шина нулевая N
• Количество контактов: 11
• Номинальный ток: 125 А
• Диапазон сечений проводов: до 25 мм2
• Материал контактов: латунь
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Тип поверхности: необработанная (без покрытия)
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-11-С устанавливается на стандартную DIN-рейку шириной 35 мм. Каждый контакт рассчитан на один провод. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижение качества контакта. Диаметр отверстия под винт соответствует стандартным клеммам для проводов до 25 мм2. Установка выполняется вручную: защёлкивание на рейку и затяжка винтов моментом 0,6–0,8 Нм.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для внутренней установки в электрощитах. Материал изолятора - самозагасающий пластик, не поддерживающий горение. Латунные контакты обеспечивают стабильную проводимость и устойчивость к окислению. Шина не имеет сертификации по ГОСТ IEC 60947-7-1, однако её применение допустимо в рамках нормативов ПУЭ для внутрищитового монтажа.

Преимущества

• Комбинированный изолятор позволяет одновременно закрепить шину на DIN-рейке и изолировать её от корпуса щита
• Высокая плотность контактов (11 точек) экономит место в щите
• Латунные контакты обеспечивают долговечность даже при частых подключениях
• Стандартный шаг между контактами - удобство для прокладки проводов
• Устойчивость к высокой влажности и широкому температурному диапазону

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический гальванический эффект
• Не рекомендуется использовать вне закрытых щитов - отсутствует степень защиты IP
• Не подходит для переменного тока выше 125 А - риск перегрева и деформации контактов
• Необходимо соблюдать требование к оконцеванию многожильных проводов; игнорирование этого правила ведёт к потере контакта

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Группировка PE-проводов в промышленном щите управления насосной станцией
• Распределение нуля в щитах освещения торговых центров
• Сборка нулевой шины в щитах для оборудования с частотными преобразователями

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение - не более 25 мм2
• Обязательно используйте наконечники-гильзы для многожильных медных проводов
• Затягивайте винты равномерно, без перекоса - это продлит срок службы контактов
• При использовании нескольких шин в одном щите - располагайте их с зазором 10–15 мм для лучшего теплоотвода
• Артикул tf-nn20-11-dp-k07 совместим с другими изделиями серии TEKFOR от IEK - можно заменять или дополнять аналогичными элементами
