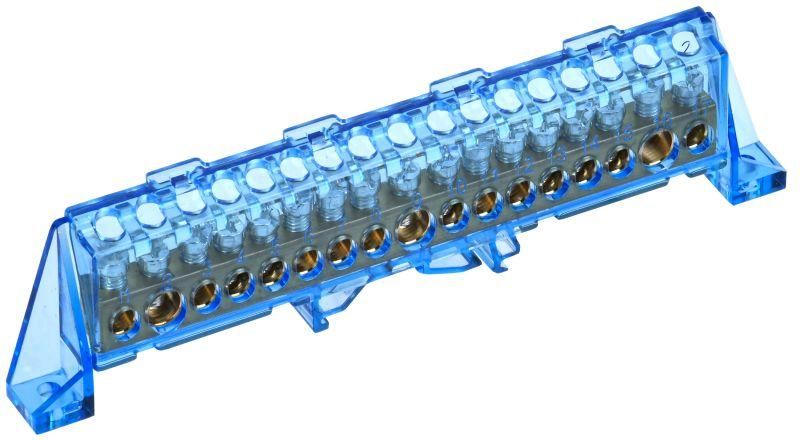

Шина нулевая N в комб. изол. "Стойка" 8х12-17-С TEKFOR IEK TF-NN20-17-DP-K07

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-17-С от IEK (ИЭК), артикул tf-nn20-17-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа выдерживает высокие нагрузки.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-17-С используется для создания цепи нулевого рабочего (N) и защитного заземления (PE) в распределительных щитах. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках. Применяется в щитах управления, автоматических системах, станках, конвейерах и других устройствах, где требуется групповое подключение нулевых проводников.

Технические характеристики

• Тип изделия: шина нулевая N
• Количество контактов: 17
• Номинальный ток: 125 А
• Диапазон сечений провода: до 25 мм2
• Материал контактов: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-17-С устанавливается на стандартную DIN-рейку шириной 35 мм. Каждый контакт рассчитан на один провод. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижение качества контакта. Монтаж выполняется обычным отверткой; момент затяжки винтов не регламентируется производителем, но следует избегать перетяга - он повредит резьбу.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутренних электромонтажных устройств. Негорючий изолятор обеспечивает пожаробезопасность, а латунные контакты устойчивы к окислению. Шина не имеет сертификации по ГОСТ Р 50030.5.1 или IEC 60947, так как является комплектующим элементом, а не самостоятельным аппаратом. Однако её применение допустимо в рамках проектных решений, соответствующих ПУЭ и СП 31-110.

Преимущества

• Высокая теплопроводность латуни позволяет эффективно рассеивать тепло при работе с током до 125 А
• Комбинированный изолятор совмещает функции крепления и электрической изоляции - экономит место в щите
• 17 контактов позволяют подключить сразу несколько проводов без использования дополнительных перемычек
• Стандартный форм-фактор совместим с большинством типовых щитов IEK и аналогичных производителей

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - риск окисления и плохого контакта
• Не рекомендуется использовать в условиях постоянной влажности выше 90 % или с образованием конденсата
• Не защищён от внешнего воздействия (не IP-классифицирована); требует установки внутри закрытого щита
• Не применяется в сетях переменного тока выше 1000 В - ограничено по напряжению конструкцией изолятора

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных заземляющих проводников (PE) в промышленном щите управления
• Распределение нуля между несколькими частями оборудования на конвейере
• Формирование общей нулевой шины в распределительных пунктах объектов ЖКХ

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение - не более 25 мм2
• Используйте наконечники типа НШВИ или НШВ для многожильных проводов - это продлит срок службы контакта
• При установке нескольких шин рядом соблюдайте минимальный зазор между ними - избежите случайного замыкания
• Проверяйте плотность затяжки винтов после первого включения - возможна усадка металла при нагреве
• Артикул tf-nn20-17-dp-k07 - это именно шина нулевая N в комбинированном DIN-изоляторе Стойка 8х12-17-С от IEK. Убедитесь, что заказываете нужную модификацию - другие серии могут отличаться количеством контактов или материалом.
