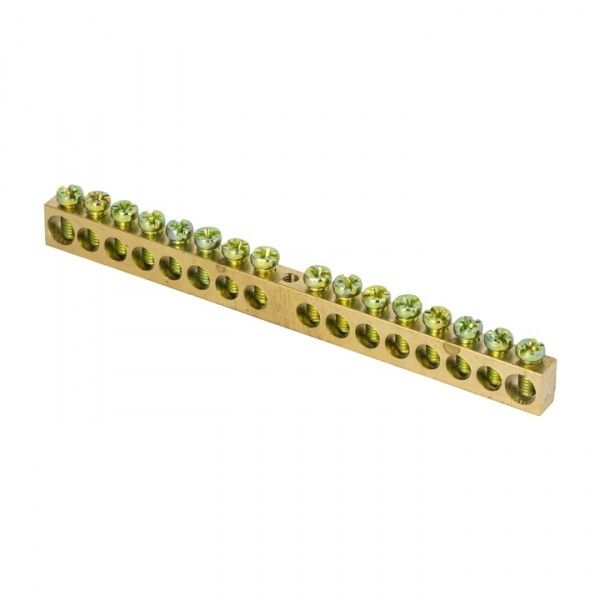

Шина PEN "ноль-земля" (8х12мм) 16 отверстий латунь крепеж по центру EKF PROxima | sn0-125-16-c

Шина PEN ноль-земля 8х12 мм 16 отверстий латунь крепеж по центру PROxima от EKF предназначена для надёжного соединения нулевых и заземляющих проводников в распределительных щитах. Эта модель обеспечивает механическую прочность и долговечность за счёт латунной контактной группы и оцинкованных элементов, что делает её удобным решением для промышленных и коммунальных объектов.

Назначение и область применения

Шина PEN используется для объединения нулевого проводника (N) и защитного заземления (PE) в одном устройстве. Применяется в распределительных устройствах (НКУ), силовых щитах и системах автоматизации. Подходит для промышленных объектов, где требуется надёжное и компактное решение для многократного подключения проводов. Модель PROxima рассчитана на работу в условиях высокой нагрузки и частых перегрузок.

Технические характеристики

• Размеры: 8×12 мм - оптимальная площадь поперечного сечения для тока до 125 А
• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медью и алюминием
• Количество точек подключения: 16 винтовых отверстий
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 2,5–16 мм2
• Тип подключения: винтовой - обеспечивает плотный контакт без деформации жил
• Степень защиты: IP00 - требует установки внутри закрытого корпуса
• Рабочая температура: от –40 C до +105 C - подходит для холодных и нагреваемых помещений
• Количество полюсов: 1 - одна шина для PEN-соединения
• Цвет: натуральная латунь - визуально отличима от других шин

Совместимость и монтаж

Шина крепится через центральное отверстие на изоляторы (не входят в комплект). Для монтажа используйте изолирующие планки или DIN-рейку с соответствующими креплениями. Диаметр посадочного места под винт - 6 мм, что соответствует стандартному шагу для винтов M4–M5. Каждый винт имеет круглое основание - исключает пережим и разрыв жилы при затяжке. Установка возможна как на вертикальной, так и на горизонтальной поверхности. Обязательно соблюдайте момент затяжки - не более 0,6 Нм, чтобы не повредить контакты.

Безопасность и стандарты

Изготовлена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Все металлические части имеют антикоррозийное оцинкованное покрытие. Изоляторы выполнены из самозагасающего пластика - не поддерживают горение, что снижает риск возгорания при аварийном перегреве. Соответствует нормам безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Одновременная работа с медными и алюминиевыми проводниками благодаря оцинкованному покрытию
• Круглое основание винта предотвращает повреждение жил при затяжке
• Высокая теплостойкость материала - выдерживает длительные перегрузки
• Готовые 16 отверстий позволяют легко масштабировать подключение без доработок
• Латунь как материал контактов обеспечивает низкое переходное сопротивление и долгий срок службы

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP00 требует герметичного корпуса
• Не рекомендуется использовать вне помещений или в агрессивных средах (высокая влажность, химические пары)
• Запрещено применять для токов выше 125 А - возможен перегрев и выход из строя
• Не подходит для подключения проводов меньше 2,5 мм2 или больше 16 мм2 - риск плохого контакта

Примеры использования

• Щитовые комнаты на заводах - объединение N и PE в распределительных щитах
• Энергообъекты - подключение заземляющих проводов от оборудования и трубопроводов
• Жилищно-коммунальные системы - монтаж в этажных щитах с множеством квартирных ответвлений
• Автоматизация производственных линий - сборка заземляющей шины для станков и конвейеров

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калиброванный обжим или зачистите жилу до нужной длины
• Затягивайте винты равномерно - начинайте с крайних, затем двигайтесь к центру
• Не смешивайте провода из меди и алюминия в одной клемме - даже с оцинковкой лучше использовать отдельные точки
• Проверяйте контакт после первого включения - при необходимости слегка подтяните винты через 1–2 недели работы
• Для больших проектов используйте несколько шин PROxima вместо одной длинной - проще обслуживать и заменять
