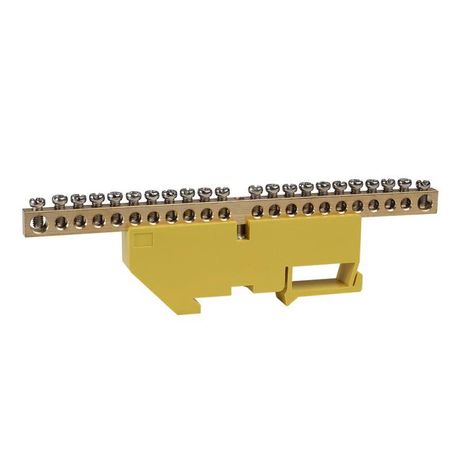

Шина нулевая с изолятором OptiKit BB-D-PE-DIN-22-6х9 желтый | 277849 КЭАЗ

Шина нулевая с изолятором BB-D-PE-DIN-22-6х9 желтая от КЭАЗ - это надёжный элемент для сборки нулевых и защитных проводников в щитах с DIN-рейкой. Артикул 277849 соответствует серии OptiKit BB и предназначен для работы в условиях промышленной автоматизации и жилых зданий.

Назначение и область применения

Шина нулевая с изолятором BB-D-PE-DIN-22-6х9 желтая используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в распределительных щитах. Подходит для установки в электроустановках с напряжением до 400 В переменного и постоянного тока. Применяется в системах освещения, управления станками, конвейерами, HVAC и других объектах, где требуется компактное и безопасное распределение нулевых потенциалов.

Технические характеристики

• Количество контактов: 22 - позволяет подключить до 22 проводников без перегрузки шины;
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей в промышленных и бытовых сетях;
• Номинальное напряжение: 100 В - указано как минимальное; фактическая работа допускается до 400 В согласно описанию производителя;
• Диапазон сечений проводников: 6 мм2 - оптимально для медных проводов сечением 1–6 мм2;
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Поверхность контактов: никелирование - снижает окисление, повышает долговечность соединений;
• Диаметр резьбы монтажного винта: M4 - совместим с стандартными кабельными наконечниками и гайками;
• Рабочий температурный диапазон: от –40 до +50 C - работает в холодных складах, на улице внутри щитов, в производственных помещениях;
• Способ монтажа: DIN-рейка с Ω-профилем - стандартная фиксация для всех современных щитов.

Совместимость и монтаж

Шина BB-D-PE-DIN-22-6х9 желтая устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Провода подключаются через винты M4: предварительно зачищенные, с использованием наконечников типа “штыревые” или “кольцевые”. Убедитесь, что сечение провода не превышает 6 мм2 - более толстые провода не войдут в контактные отверстия. Жёлтый цвет изолятора соответствует требованиям ГОСТ для PE-шин - легко отличить от N-шин.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам распределения тока в щитах до 400 В. Никелированная поверхность контактов снижает риск нагрева при длительной нагрузке. Конструкция исключает случайное замыкание между фазами благодаря изолирующим барьерам. Соответствует нормам IEC 60947-7-1 для шинных систем.

Преимущества

• Высокая плотность контактов - 22 точек на единице длины, экономит место в щите;
• Удобство обслуживания - каждый контакт доступен для проверки и замены без демонтажа всей шины;
• Стандартный монтаж на DIN-рейку - совместима с любыми серийными щитами КЭАЗ, IEK, Schneider и другими;
• Защита от окисления - никелирование продлевает срок службы даже в сырых средах;
• Цветовая маркировка - жёлтый изолятор сразу указывает на функцию PE-шины, снижает риск ошибок при монтаже.

Ограничения применения

• Не предназначена для подключения проводников сечением более 6 мм2 - возможна потеря контакта или повреждение винта;
• Номинальное напряжение 100 В в спецификации - это технический параметр материала, но изделие рассчитано на работу до 400 В, как указано в описании производителя;
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск механического повреждения и попадания влаги;
• Не подходит для многожильных проводов без наконечника - есть риск ослабления контакта при вибрации.

Примеры использования

• Подключение защитных проводников (PE) ко всем корпусам оборудования в цехе;
• Объединение нулевых проводов от группы розеток в квартирном щите;
• Распределение PEN-проводника после входного автомата в системе TN-C-S;
• Формирование нулевой шины в частных домах с автономным питанием и ИБП.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте тестер для контроля затяжки винтов (не переусердствуйте - M4 легко сломать);
• Если в щите мало места - выбирайте эту модель вместо двух отдельных шин (N и PE): она уже имеет изоляцию и цветовое различение;
• Для больших проектов используйте несколько таких шин параллельно - они совместимы по форме и шагу контактов;
• При ремонте щита - всегда отключайте питание перед работой с шиной, даже если она считается “нулевой”;
• Артикул 277849 и серия OptiKit BB - гарантируют совместимость с другими компонентами КЭАЗ, включая автоматы и модульные устройства.
