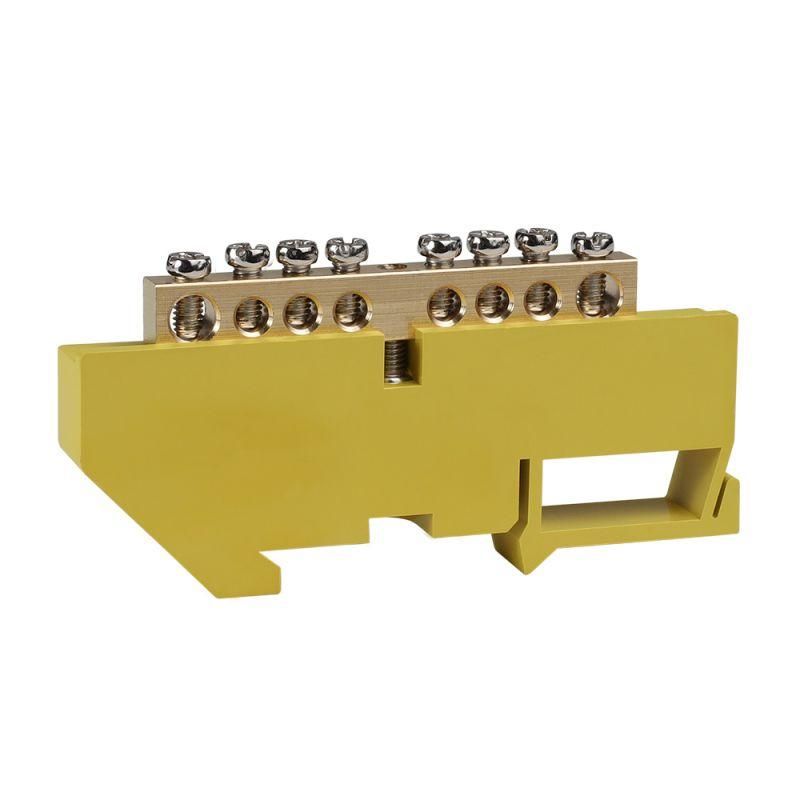

Шина нулевая с изолятором OptiKit BB-D-PE-DIN-8-6х9 желтый | 277857 КЭАЗ

Шина нулевая с изолятором BB-D-PE-DIN-8-6х9 желтая от КЭАЗ Optima - это надёжный элемент для организации нулевого провода в распределительных щитах. Применяется там, где требуется безопасное и компактное соединение нескольких проводников на DIN-рейке. Артикул 277857 соответствует серии OptiKit BB.

Назначение и область применения

Шина нулевая с изолятором BB-D-PE-DIN-8-6х9 желтая используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в электрощитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках с напряжением до 400 В переменного и постоянного тока. Особенно эффективна в щитах с ограниченным пространством - заменяет группу одиночных клемм, уменьшая количество точек подключения.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Номинальное напряжение: 100 В - указывает на класс изоляции; фактически шина рассчитана на работу до 400 В
• Количество контактов: 8 - позволяет подключить восемь проводников
• Диапазон сечений: 6 мм2 - совместима с медными проводниками сечением до 6 квадратных миллиметров
• Материал: латунь - обеспечивает хорошую проводимость и долговечность
• Поверхность контактов: никелирование - защищает от окисления, снижает переходное сопротивление
• Диаметр резьбы монтажного винта: M4 - стандартный размер для надёжной затяжки
• Рабочий температурный диапазон: от -40 до +50 C - работает в холодных и жарких условиях
• Способ монтажа: DIN-рейка с Ω-профилем - легко фиксируется на стандартной рейке 35 мм

Совместимость и монтаж

BB-D-PE-DIN-8-6х9 желтая устанавливается на любую DIN-рейку типа C (Ω-профиль) шириной 35 мм. Для монтажа достаточно зацепить заднюю часть шины за край рейки и зафиксировать её передней защёлкой. Убедитесь, что все провода имеют сечение не более 6 мм2 - большие провода не войдут в зажимы. Затягивайте винты моментом около 0,5–0,7 Нм - переусердствовать нельзя, чтобы не повредить резьбу M4 или контактную пластину. Шина совместима с кабелями из меди и многожильными проводами с наконечниками.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным шинам для распределительных устройств. Никелированная поверхность предотвращает образование оксидов, снижая риск нагрева. Латунный корпус и изоляция обеспечивают необходимый уровень электробезопасности при работе в сетях до 400 В. Однако шина не имеет сертификата UL/CSA - не рекомендована для систем, требующих американских стандартов.

Преимущества

• Удобство сборки: вместо 8 отдельных клемм - одна компактная шина
• Стандартный монтаж на DIN-рейку - совместима с большинством щитов
• Защита от коррозии благодаря никелированию контактов
• Жёлтый цвет изолятора - визуально отличает PE-шину от N-шин (по ГОСТ Р 50571.5.51)
• Высокая теплостойкость материала - устойчивость к кратковременным перегрузкам

Ограничения применения

• Не предназначен для подключения проводов сечением больше 6 мм2 - возможен перегрев и плохой контакт
• Номинальное напряжение указано как 100 В, но это лишь класс изоляции - не используйте в высоковольтных цепях выше 400 В
• Не подходит для внешних установок без защиты - хотя IP-класс не указан, изолятор не герметичен
• Запрещено использовать в качестве фазной шины - жёлтый цвет обозначает именно защитный PE-проводник

Примеры использования

• Подключение защитных проводников (PE) от автоматических выключателей в квартирном щите
• Объединение нулевых проводов от группы розеток в офисном щитке
• Формирование шины PE в промышленных пультах управления станков
• Сборка распределительных щитов в логистических комплексах и складах

Практические советы

• Перед монтажом проверьте, что все провода зачищены на 8–10 мм - недостаточно зачищенная жила не будет плотно зажата
• Используйте отвертку с плоским наконечником и регулируемым крутящим моментом - это исключит перетяжку
• Если нужна гибкая связь между несколькими шинами - применяйте перемычки с такими же контактами (M4)
• Не смешивайте эту шину с белыми или синими аналогами - жёлтый цвет обязателен для PE-проводника по нормам
• Проверяйте температуру контактов через несколько часов после первого включения - если шина горячая, значит есть плохой контакт или перегрузка
