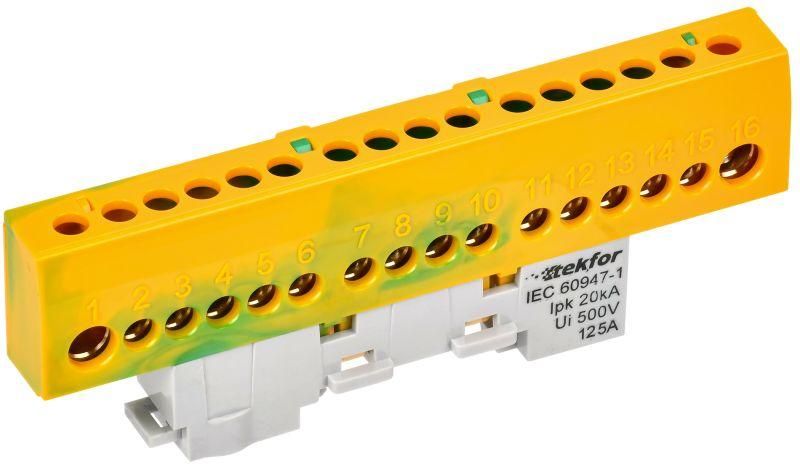

Шина PE "земля" изол на универс. держ. 8х12-16-ЖЗ TEKFOR IEK TF-NN20-16-KL-K52

Шина PE земля изолированная на универсальном держателе 8x12-16-ЖЗ от IEK (ИЭК), артикул tf-nn20-16-kl-k52, предназначена для надёжного и безопасного подключения защитных проводников в распределительных щитах и технологическом оборудовании. Изделие сочетает изоляцию, прочный крепёж и совместимость с распространёнными сечениями проводов.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 8x12-16-ЖЗ используется для организации системы защитного заземления (PE) в электрических щитах. Подходит для соединения нескольких защитных проводников - например, от автоматических выключателей, УЗО, оборудования и корпусов устройств. Применяется в бытовых, промышленных и коммерческих установках, где требуется централизованное заземление.

Технические характеристики

• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, подходят для длительной эксплуатации;
• Изолятор: негорючий пластик - повышает безопасность, предотвращает случайные замыкания;
• Размеры держателя: 8×12–16 мм - соответствует стандартным габаритам DIN-рейки и позволяет крепить на рейку шириной до 16 мм;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых помещениях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина PE земля изолированная на универсальном держателе 8x12-16-ЖЗ крепится на DIN-рейку стандартной ширины до 16 мм. Для подключения используются медные многожильные провода сечением до 16 мм2. Обязательно применение наконечников-гильз - это исключает перелом жил, снижает переходное сопротивление и гарантирует надёжный контакт. Винты затягиваются отверткой, усилие не требует специального инструмента.

Безопасность и стандарты

Изоляция изготовлена из самозатухающего материала, что соответствует требованиям пожарной безопасности. Конструкция соответствует общепринятым нормам для компонентов распределительных устройств, хотя явного указания на соответствие ГОСТ или IEC в данных отсутствует. Рекомендуется использовать в рамках проектов, оформленных по ПУЭ.

Преимущества

• Универсальный держатель - легко монтируется на любые DIN-рейки шириной до 16 мм;
• Изолированный корпус - минимизирует риск поражения током и короткого замыкания между соседними элементами;
• Латунные контакты - обеспечивают долговечность и стабильную передачу тока даже при частых подключениях;
• Цинкование винтов - продлевает срок службы в условиях повышенной влажности.

Ограничения применения

• Не предназначен для прямого подключения одножильных проводов без наконечников - возможен выход из строя из-за деформации жилы;
• Не рассчитана на работу в условиях постоянного погружения в воду или высокого давления - IP-класс защиты не указан;
• Максимальное сечение провода - 16 мм2; для больших сечений требуется другая модель;
• Не рекомендуется использовать в местах с химически активной средой - материал изолятора не устойчив к растворителям и агрессивным газам.

Примеры использования

• Подключение защитных проводников от автоматов в квартирном щите;
• Объединение заземляющих проводов от станков, шкафов управления и освещения на производстве;
• Центральная точка заземления в распределительных щитах торгового центра или офисного здания;
• Функциональный элемент в системах питания для серверных комнат и АСУ ТП.

Практические советы

• Перед монтажом проверьте, чтобы все провода были оконцены наконечниками - это обязательное условие для надёжности;
• При использовании в щитах с плотной компоновкой учтите габариты держателя - он занимает место на DIN-рейке, аналогичное модулю 12 мм;
• Не затягивайте винты слишком сильно - это может повредить резьбу или раздавить наконечник;
• При необходимости удлинения цепи заземления используйте несколько шин PE земля изолированная на универсальном держателе 8x12-16-ЖЗ от IEK, соединённых перемычками того же сечения;
• Проверяйте состояние контактов раз в год - особенно в условиях высокой влажности или запылённости.
