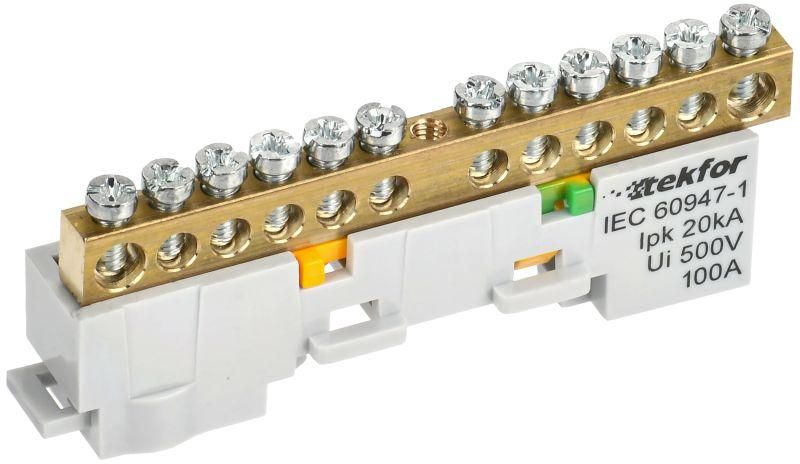

Шина PE "земля" неизол. на универс. держ. 6х9-12-Ж TEKFOR IEK TF-NN10-12-DL-K05

Шина PE земля неизолированная на универсальном держателе 6x9-12-Ж от IEK (ИЭК), артикул tf-nn10-12-dl-k05, предназначена для надёжного заземления в распределительных щитах и технологических системах. Её конструкция обеспечивает устойчивый контакт даже при высоких токах замыкания, а универсальный крепёж позволяет легко интегрировать её в любую сборку.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 6x9-12-Ж используется для создания единой системы защитного заземления в электрических щитах. Подходит для подключения защитных проводников (PE) от автоматов, УЗО, контакторов и другого оборудования. Часто применяется в промышленных, коммерческих и жилых объектах - например, в этажных щитах, распределительных пунктах, на станках и конвейерах.

Технические характеристики

• Материал контактной части: латунь - обеспечивает низкое переходное сопротивление и долгий срок службы
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, подходят для длительной эксплуатации
• Изолятор: негорючий пластик - защищает от случайного контакта и соответствует требованиям пожарной безопасности
• Размеры: 6×9–12 мм - ширина и толщина шины позволяют выдерживать токи до 100 А (при условии правильного монтажа)
• Температурный режим: от –40 C до +50 C - работает в условиях сурового климата и внутри закрытых помещений
• Влажность: до 90 % - допустимо применение в помещениях с повышенной влажностью, кроме мест постоянного попадания воды

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 6x9-12-Ж крепится на DIN-рейку стандартной ширины 35 мм. Для подключения проводов используются винтовые зажимы. Медные многожильные провода обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Диаметр отверстия под винт - 5 мм, что совместимо с большинством стандартных наконечников. Количество точек подключения - 12, расположенных равномерно по длине шины.

Безопасность и стандарты

Конструкция шины соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения и защиты. Негорючий изолятор обеспечивает класс самозатухания V-0. Шина не содержит свинца и других запрещённых веществ, соответствует RoHS. Эксплуатация возможна только в сухих и хорошо вентилируемых щитах - прямой контакт с водой недопустим.

Преимущества

• Универсальный держатель - легко монтируется на любой тип DIN-рейки без дополнительных креплений
• Латунные контакты - обеспечивают минимальную потерю энергии и устойчивость к нагреву
• Чёткая маркировка положений - удобно при планировании схемы заземления
• Высокая плотность креплений - 12 точек на 120 мм позволяют подключить множество проводников без перегрузки

Ограничения применения

• Не предназначен для установки вне помещений - отсутствует защита IP, не выдерживает воздействие осадков и прямого UV-излучения
• Не рекомендуется использовать для фазных проводников - только для PE и N-проводников
• Не подходит для подключения одножильных алюминиевых проводов - материал шины несовместим с алюминием
• При использовании в условиях частых вибраций требуется дополнительная фиксация проводов

Примеры использования

• Подключение защитных проводников от автоматов в этажном щите ЖКХ
• Объединение корпусов станков и приводов на производственной линии
• Создание центральной точки заземления в распределительном щите офисного здания
• Формирование контура заземления в щитовой комнате серверной

Практические советы

• Перед монтажом проверьте, чтобы все провода были обжаты гильзовыми наконечниками - это исключит ослабление контакта со временем
• Не затягивайте винты слишком сильно - это повредит резьбу и деформирует латунную планку
• При проектировании щита учтите, что шина имеет ширину 12 мм - оставьте минимум 10 мм свободного места между соседними элементами
• Для больших токов (>80 А) используйте параллельные шины или увеличьте сечение подводящих проводов
• Проверяйте целостность изолятора перед каждым обслуживанием - трещины или потемнения требуют замены
