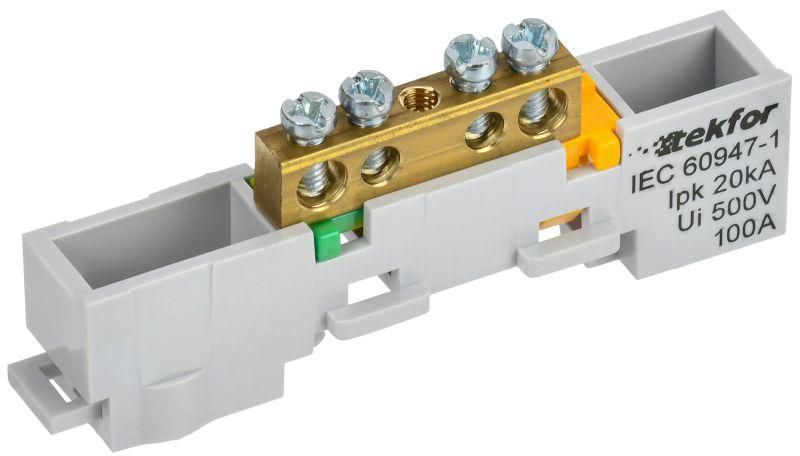

Шина PE "земля" неизол. на универс. держ. 6х9-4-Ж TEKFOR IEK TF-NN10-04-DL-K05

Шина PE земля неизолированная на универсальном держателе 6х9-4-Ж от IEK (ИЭК) - это надёжный элемент для организации систем заземления в распределительных щитах. Артикул tf-nn10-04-dl-k05 обеспечивает безопасное и удобное подключение четырёх защитных проводников с помощью жёсткой латунной шины на изолирующем основании.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 6х9-4-Ж используется для объединения нескольких защитных проводников (PE) в одном месте. Подходит для установки в электрощитах жилых, промышленных и коммерческих объектов. Применяется в составе распределительных устройств, где требуется централизованное заземление оборудования - например, у автоматических выключателей, УЗО, контактных аппаратов и станочного парка.

Технические характеристики

• Сечение шины: 16 мм2 - обеспечивает пропускную способность до 100 А при нормальных условиях;
• Количество контактов: 4 - позволяет подключить четыре провода через одинаковые зажимы;
• Материал контактной части: латунь - высокая электропроводность и устойчивость к коррозии;
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Крепление: универсальный держатель с изолятором из негорючего пластика - обеспечивает фиксацию на DIN-рейке и предотвращает случайные замыкания;
• Рабочая температура: от –40 C до +50 C;
• Относительная влажность: до 90 % без конденсации.

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 6х9-4-Ж монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы с оцинкованными болтами. Медные многожильные провода должны быть обязательно оконцованы наконечниками-гильзами - это исключает перелом жил и снижение качества контакта. Диаметр отверстия под винт соответствует типовым наконечникам (например, НШВИ 1,5–16 мм2). Крепление держателя не требует дополнительных инструментов - достаточно защёлкнуть шину на рейке.

Безопасность и стандарты

Конструкция шины соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для компонентов распределительных устройств. Изолятор выполнен из самозатухающего материала, не поддерживающего горение. Шина не содержит свинца и других запрещённых веществ, что соответствует RoHS. Элемент предназначен для работы в закрытых помещениях с контролируемой влажностью - не рекомендован для открытых площадок или мест с постоянным воздействием воды.

Преимущества

• Универсальный держатель - совместим с любыми DIN-рейками, легко устанавливается и демонтируется;
• Высокая прочность латунной шины - сохраняет форму даже после многократных подключений;
• Чёткая маркировка контактов - каждый зажим доступен для проверки и обслуживания;
• Надёжная изоляция - минимизирует риск пробоя между соседними проводами и корпусом щита;
• Поддержка стандарта IEK TEKFOR - гарантирует соответствие серийному качеству всей линейки.

Ограничения применения

• Не применяется в условиях постоянной влажности выше 90 % или с образованием конденсата - возможна коррозия латуни;
• Не предназначена для подключения алюминиевых проводов - материал шины несовместим с алюминием;
• Не изолирована по бокам - при установке рядом с фазными шинами необходим минимальный зазор (не менее 10 мм);
• Не рассчитана на токи выше 100 А - превышение нагрузки вызывает нагрев и повреждение контактов.

Примеры использования

• Объединение защитных проводников от трёх автоматов и одного УЗО в квартирном щите;
• Центральное заземление группы станков на производстве;
• Подключение PE-проводов от светильников, розеток и кожухов электрооборудования в офисных и складских щитах;
• Формирование шины заземления в распределительных пунктах (ЩРП) и ячейках КРУ.

Практические советы

• Перед монтажом проверьте, чтобы все провода были оконцованы гильзовыми наконечниками - это продлит срок службы контактов;
• Затягивайте винты усилием 0,8–1,2 Нм - недостаточно затянутый контакт будет греться, слишком сильный - сломает резьбу;
• При использовании в пыльных помещениях регулярно осматривайте шину на наличие налёта - латунь не имеет защиты, и пыль может ухудшить контакт;
• Артикул tf-nn10-04-dl-k05 можно использовать как базовый элемент для последующего расширения системы - при необходимости добавляйте аналогичные шины параллельно;
• Не используйте эту шину вместо PEN-шин - она предназначена только для защитного заземления (PE), не для нулевого рабочего проводника (N).
