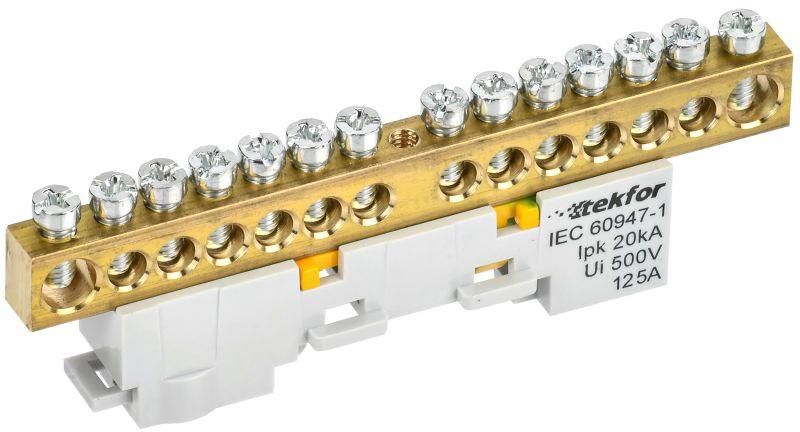

Шина PE "земля" неизол. на универс. держ. 8х12-14-Ж TEKFOR IEK TF-NN20-14-DL-K05

Шина PE земля неизолированная на универсальном держателе 8x12-14-Ж от IEK (ИЭК), артикул tf-nn20-14-dl-k05, предназначена для надёжного заземления в распределительных щитах и промышленном оборудовании. Её конструкция обеспечивает устойчивый контакт даже при высоких токах замыкания.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 8x12-14-Ж используется для объединения защитных проводников (PE) в электрических щитах. Подходит для установки в силовые, осветительные и автоматические распределительные устройства. Применяется в промышленных объектах, жилых домах, офисах и на производстве - например, для заземления станков, конвейеров, панелей управления.

Технические характеристики

• Материал контактной части: латунь - обеспечивает низкое переходное сопротивление и долгий срок службы
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии
• Изолятор: негорючий пластик - повышает безопасность при перегрузках и КЗ
• Размеры: 8×12–14 мм - соответствует стандартным габаритам для монтажа на DIN-рейке
• Температурный режим: от –40 C до +50 C
• Относительная влажность: до 90% без конденсации

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 8x12-14-Ж крепится на стандартную DIN-рейку шириной 35 мм. Универсальный держатель позволяет легко фиксировать её в любом положении. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает ослабление контакта и перегрев. Максимальное сечение провода - не указано, но рекомендуется использовать провода до 16 мм2, совместимые с типичными винтовыми зажимами аналогичных изделий.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электроустановок. Негорючий изолятор снижает риск возгорания при аварийных ситуациях. Хотя явного указания на соответствие ГОСТ или IEC нет, материал и исполнение соответствуют практикам, применяемым в сериях IEK TEKFOR для внутреннего рынка РФ.

Преимущества

• Универсальный крепёж - можно монтировать в любую точку DIN-рейки без дополнительных элементов
• Латунные контакты - обеспечивают стабильный токопроводящий контакт даже после многократных подключений
• Защита от коррозии - цинкование винтов продлевает жизнь изделия в условиях повышенной влажности
• Негорючий корпус - повышает уровень пожаробезопасности в щите

Ограничения применения

• Не предназначен для внешней установки - отсутствует степень защиты IP
• Не работает с алюминиевыми проводами - требуется только медный провод с наконечником
• Не рассчитана на токи выше 100 А - для больших нагрузок используйте шины с большими контактами
• Не допускается использование без изоляционного покрытия в местах доступа для людей - возможен удар током при случайном прикосновении

Примеры использования

• Подключение защитных проводников в этажных щитах многоквартирных домов
• Объединение PE-проводов от частотных преобразователей на производстве
• Заземление металлических корпусов насосов, вентиляторов, светильников в промышленных панелях
• Формирование шины заземления в распределительных пунктах (ЩРП, ЩО)

Практические советы

• Перед монтажом проверьте, что все провода имеют качественные наконечники - это гарантирует плотный контакт и предотвращает нагрев
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать латунный контакт
• При групповой установке нескольких шин оставляйте минимальный зазор между ними - не менее 10 мм - для удобства обслуживания
• Шина PE земля неизолированная на универсальном держателе 8x12-14-Ж от IEK (ИЭК) совместима с другими элементами серии TEKFOR - можно комбинировать с фазными и нулевыми шинами того же бренда
• Артикул tf-nn20-14-dl-k05 - убедитесь, что вы заказываете именно эту модель, так как существуют аналоги с другим шагом крепления
