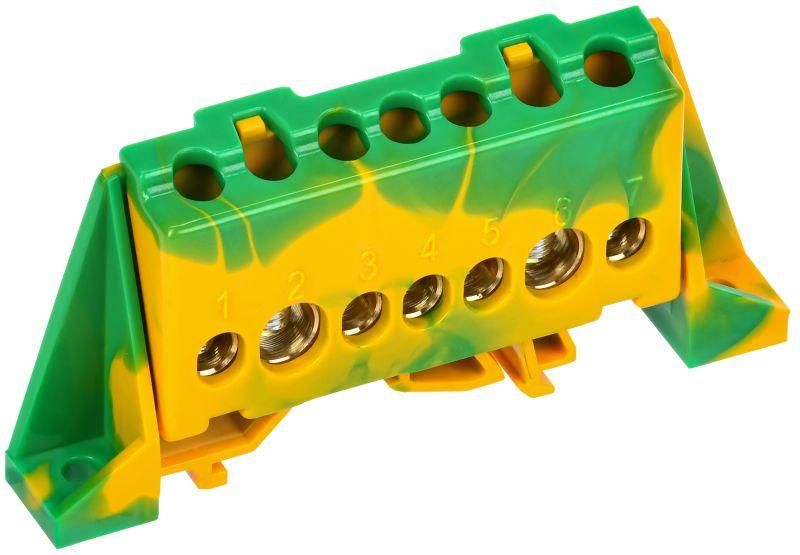

Шина PE "земля" в комб. изол. "Стойка" 8х12-7-ЖЗ TEKFOR IEK TF-NN20-07-DP-K52

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-7-ЖЗ от IEK (ИЭК), артикул tf-nn20-07-dp-k52, предназначена для надёжного соединения защитных проводников в распределительных щитах и технологических системах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует долговечное соединение.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-7-ЖЗ используется для организации системы защитного заземления (PE) в электрических щитах. Подходит для монтажа в бытовых, промышленных и коммерческих распределительных устройствах. Применяется там, где требуется одновременное подключение нескольких защитных проводников - например, в щитах жилых домов, на производственных линиях, в системах автоматизации.

Технические характеристики

• Количество контактов: 7 - позволяет подключить семь проводников без переплетения
• Номинальный ток: 125 А - выдерживает нагрузки типичных групповых цепей в жилых и промышленных объектах
• Диапазон сечений: 25 мм2 - рассчитана на провода с максимальным сечением 25 мм2
• Материал контактов: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Тип поверхности: необработанная - не требует дополнительной защиты, но может нуждаться в антикоррозийной обработке в агрессивных средах
• Изолятор: негорючий пластик - предотвращает замыкание между шиной и DIN-рейкой
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений
• Относительная влажность: до 90 % - допустимо использование в сырых помещениях, кроме постоянного контакта с водой

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-7-ЖЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой - без инструментов. Для подключения медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШВ). Это исключает ослабление контакта из-за деформации жил. Прижимные винты изготовлены из оцинкованной стали - не требуют специального обслуживания, но следует контролировать момент затяжки, чтобы не повредить резьбу.

Безопасность и стандарты

Конструкция соответствует требованиям к устройствам защитного заземления согласно ГОСТ Р 50030.2 и IEC 60947. Негорючий материал изолятора снижает риск возгорания при аварийных режимах. Шина не содержит свинца и других запрещённых веществ, что делает её совместимой с экологическими нормами ЕАЭС.

Преимущества

• Удобство монтажа: компактный корпус с защёлкой позволяет быстро закрепить шину на рейке
• Высокая надёжность контактов: латунь обеспечивает стабильное соединение даже при частых изменениях нагрузки
• Защита от случайных замыканий: изолирующий корпус отделяет шину от металлической DIN-рейки
• Стандартная геометрия: совместима с большинством серийных щитов IEK и аналогичными продуктами других производителей

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический эффект и потеря контакта
• Не рекомендуется использовать в условиях постоянного воздействия воды, масел или химически активных паров
• Максимальное сечение 25 мм2 - не подходит для силовых линий выше 125 А или сечением более 25 мм2
• Не имеет функции тестирования - нельзя проверить целостность заземления без отключения проводника

Примеры использования

• Подключение защитных проводников от розеток, светильников и оборудования в квартирном щите
• Объединение заземляющих проводов от станков, конвейеров и панелей управления на заводе
• Формирование общей точки заземления в распределительных пунктах торговых центров и офисных зданий

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение (не более 25 мм2) и правильно обжаты наконечниками
• Затягивайте винты равномерно - переусиливать не стоит, особенно при использовании пластиковых наконечников
• При установке в щитах с высокой влажностью (бассейны, прачечные) дополнительно смажьте контакты токопроводящей пастой
• Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-7-ЖЗ от IEK (ИЭК) легко сочетается с другими элементами серии TEKFOR - используйте одинаковые решения для унификации сборки
• Не забудьте пометить шину этикеткой “PE” - это ускоряет диагностику и ремонт
