Шина PE "земля" в комб. изол. "Стойка" 8х12-11-ЖЗ TEKFOR IEK TF-NN20-11-DP-K52

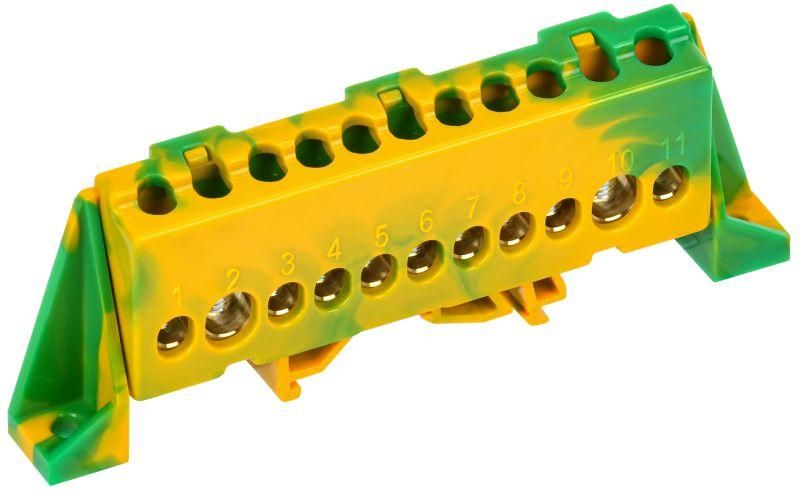

Шина PE земля в комбинированном DIN-изоляторе Стойка 8х12-11-ЖЗ от IEK (ИЭК), артикул tf-nn20-11-dp-k52, предназначена для надёжного распределения защитного заземления в электрощитах и технологических системах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует долговечное соединение.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе Стойка 8х12-11-ЖЗ используется для объединения нескольких защитных проводников (PE) в одном месте. Подходит для монтажа в распределительных щитах жилых, промышленных и коммерческих объектов. Также применяется в автоматизированных линиях, станках, пультах управления - там, где требуется централизованное заземление множества устройств.

Технические характеристики

• Тип изделия: шина PE (защитное заземление)
• Количество контактов: 11 - позволяет подключить до 11 проводников
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Диапазон сечений проводников: до 25 мм2 - совместима с большинством стандартных заземляющих жил
• Материал контактов: латунь - высокая электропроводность и устойчивость к коррозии
• Тип поверхности: необработанная - требует осторожного обращения при монтаже, чтобы не повредить контактную плоскость
• Материал изолятора: негорючий пластик - обеспечивает пожаробезопасность и электроизоляцию
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе Стойка 8х12-11-ЖЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой - без инструментов. Для подключения:

• Медные многожильные провода должны быть обжаты наконечниками-гильзами - иначе возможен плохой контакт и нагрев.
• Прижимные винты изготовлены из оцинкованной стали - затягивать до упора, но без перегрузки, чтобы не повредить резьбу.
• Расстояние между контактами рассчитано для удобного доступа инструмента - можно работать обычным отверткой.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутренних электромонтажных систем. Негорючий изолятор снижает риск возгорания при аварийных ситуациях. Шина не имеет сертификации по ГОСТ Р МЭК 60947-7-1, но её применение допустимо в рамках нормативов ПУЭ для распределительных устройств низкого напряжения.

Преимущества

• Комбинированный дизайн: изолятор и шина в одном корпусе - экономят место в щите.
• Высокая плотность контактов: 11 точек подключения на одной стойке - минимизирует количество элементов.
• Латунные контакты обеспечивают стабильное сопротивление даже при частых подключениях/отключениях.
• Стандартный форм-фактор - легко заменяется аналогичными изделиями других производителей.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал контактов несовместим с алюминием.
• Не рекомендуется использовать в условиях постоянного воздействия воды или химически активных паров - не имеет защиты IP.
• Необходимо соблюдать максимальное сечение 25 мм2 - большие провода не войдут в зажим.
• Не следует применять в качестве фазной или нулевой шины - только для PE-проводников.

Примеры использования

• Подключение защитных заземлений всех розеток в этажном щите.
• Объединение заземляющих проводов от частотных преобразователей, станков и пультов на производстве.
• Централизация заземления в распределительных пунктах (ЩРП, ЩО) с большим числом выходов.

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - так равномернее распределится нагрузка.
• После установки протестируйте каждую точку подключения тестером на целостность цепи.
• При использовании в сырых помещениях (например, в подвале) дополнительно герметизируйте места входа проводов термоусадкой.
• Артикул tf-nn20-11-dp-k52 - это именно модель с 11 контактами; если нужна другая вместимость - выбирайте другие варианты серии TEKFOR.
• Не используйте шину без изолятора - даже если она кажется “удобной” для крепления на металлический корпус - это нарушает правила ПУЭ.
