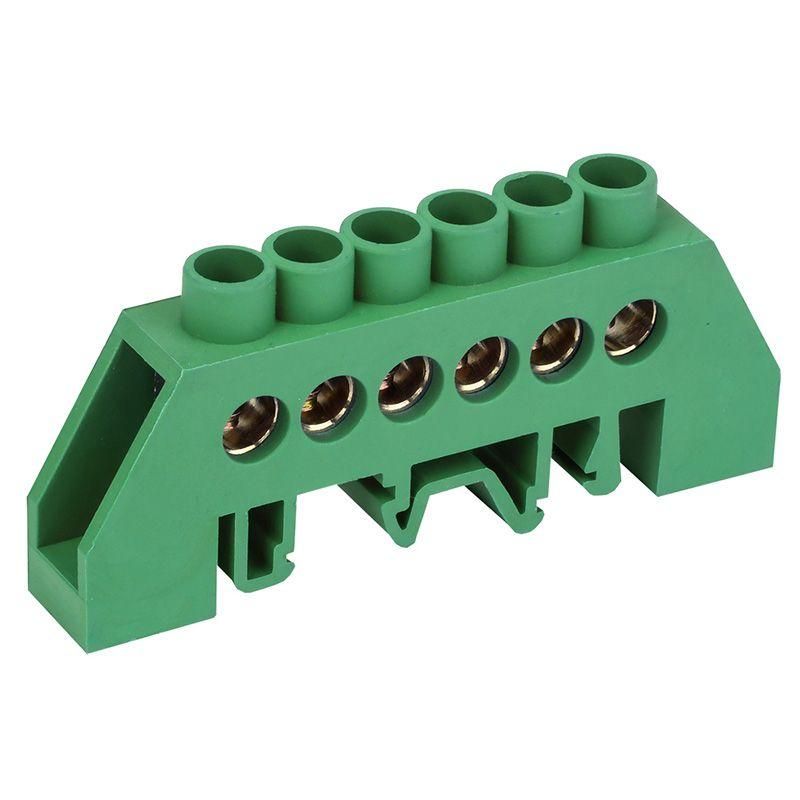

Шина PE ''земля'' в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 6 групп, REXANT - 11-2306 MEET

Шина заземления PE в комбинированном зеленом изоляторе на DIN-рейку 6x9 мм 6 групп от REXANT - это компактное решение для организации систем заземления и зануления в распределительных щитах. Артикулы etm11-2306 и 11-2306 обеспечивают надежное соединение до шести проводников с сечением до 16 мм2, подходят для монтажа на стандартную DIN-рейку.

Назначение и область применения

Эта шина используется для объединения защитных проводников (PE) и нулевых проводников (N) в электрических щитах. Применяется в бытовых, промышленных и коммерческих объектах: жилые дома, офисы, цеха, системы автоматизации. Подходит для подключения кабелей сечением до 16 мм2, когда требуется одновременно задействовать несколько точек заземления или зануления.

Технические характеристики

• Количество контактных групп: 6
• Рекомендуемое сечение провода: до 16 мм2
• Номинальный ток: 80 А
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: зеленый самозатухающий пластик - защищает от случайного касания и снижает риск возгорания
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Габариты: 6×9 мм - компактная форма для плотной укладки в щите
• Максимальная относительная влажность среды: 90%

Совместимость и монтаж

Шина REXANT совместима со всеми типами стандартных DIN-реек (TS35). Устанавливается одним движением - защелкивается на рейку без инструментов. Для подключения проводов используются болты с крестовой головкой. Каждая группа имеет отдельный зажим, позволяющий подключить один проводник. Максимальное сечение - 16 мм2; использование проводов большего диаметра невозможно. Не рекомендуется использовать для фазных проводников - только для PE и N.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего материала, соответствует требованиям к противопожарной безопасности. Латунные контакты обеспечивают долговечное соединение без нагрева при номинальном токе 80 А. Шина не сертифицирована по ГОСТ Р 50030.5.1, но применяется в соответствии с ПУЭ и IEC 60439-1 для внутренних распределительных устройств.

Преимущества

• Высокая надежность соединений благодаря латуни - меньше окисления, чем у стали
• Зеленая изоляция визуально выделяет заземляющие элементы, снижает риск ошибок при обслуживании
• Защита от возгорания - материал корпуса не поддерживает горение
• Компактность - занимает мало места в щите, удобна для модульных решений
• Простота монтажа - не требует дополнительных креплений

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна деформация изоляции
• Запрещено применять в условиях постоянного воздействия воды или химически активных паров
• Не рассчитана на многократное подключение/отключение - болтовые зажимы не предназначены для частого демонтажа
• Не подходит для проводов сечением больше 16 мм2 - риск плохого контакта и перегрева
• Не используйте в качестве основной нулевой шины в сетях TN-C - только для TN-S и TN-C-S

Примеры использования

• Подключение защитных проводников от нескольких розеток в квартире
• Объединение заземляющих проводов от станков на производстве
• Формирование точки заземления в щите управления конвейера
• Сборка нулевого проводника в распределительном щите многоэтажного дома

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤16 мм2 - иначе не затянуть зажим
• Используйте крестовую отвертку с регулируемым моментом - переусиливать нельзя, можно повредить резьбу
• При сборке щита располагайте шину рядом с входным заземляющим проводом - минимизируйте длину ответвлений
• Не смешивайте эту шину с другими типами (например, медными без изоляции) - сохраняйте цветовое различение PE/N
• Проверяйте герметичность щита - при влажности >90% возможна конденсация внутри, даже при хорошей изоляции
