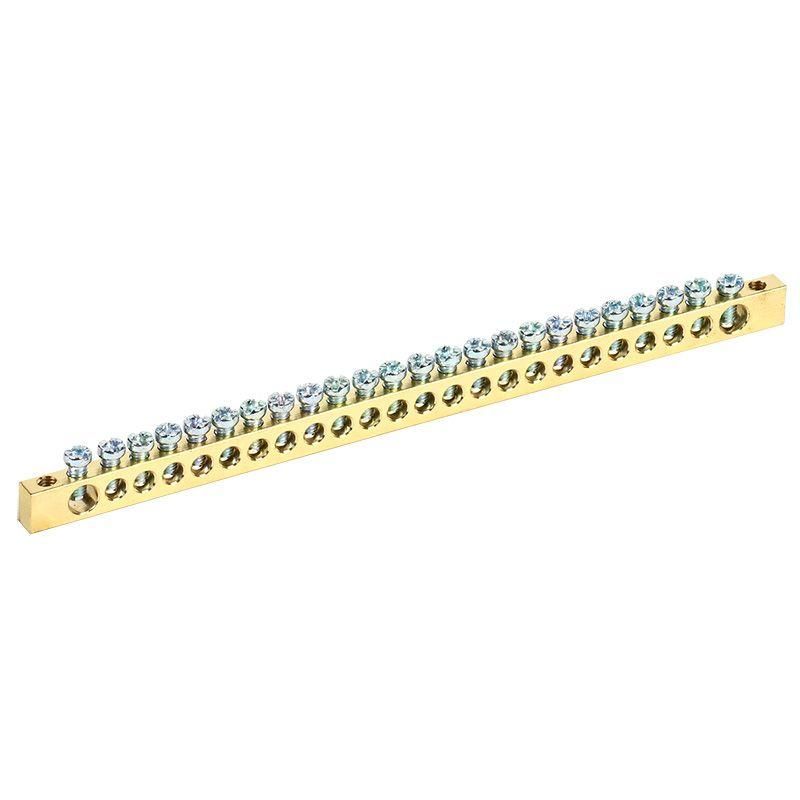

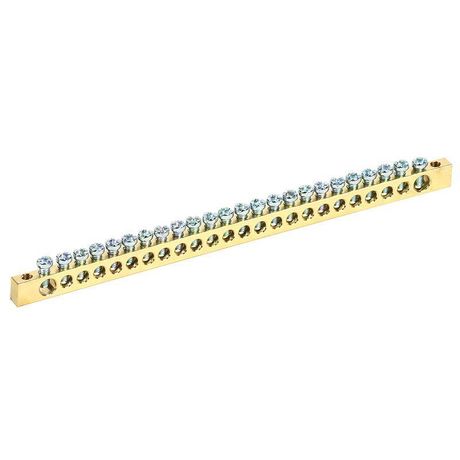

Шина PEN ''земля-ноль'' 6х9 мм 24х2 (24 группыхкрепеж по краям), REXANT - 11-2371 MEET

Шина PEN "земля-ноль" 6х9 мм 24/2 (24 группы/крепеж по краям) от Rexant - это надежная токоведущая шина для объединения нулевых и защитных проводников в распределительных щитах. Артикулы etm11-2371 и 11-2371 обеспечивают совместимость с DIN-рейкой и подходят для промышленного и коммерческого электрооборудования.

Назначение и область применения

Шина PEN "земля-ноль" 6х9 мм 24/2 используется для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников - то есть для реализации системы TN-C-S или TN-C. Подходит для установки в силовых щитах, распределительных устройствах, автоматических выключателях и других системах, где требуется групповое подключение множества проводов. Часто применяется в промышленных объектах, на производственных линиях, в офисных и жилых комплексах с централизованной системой заземления.

Технические характеристики

• Количество контактов: 24 - позволяет подключить до 24 проводников одновременно
• Номинальный ток: 80 А - рассчитана на длительную работу при нагрузках до этого значения
• Сечение шины: 6×9 мм - обеспечивает достаточную проводимость и тепловую устойчивость
• Материал: латунь с содержанием меди ≥58% - гарантирует низкое переходное сопротивление и долгий срок службы
• Способ монтажа: на DIN-рейку - стандартная фиксация для современных щитов
• Габариты: 24 группы с креплением по краям - компактная конструкция без изоляторов
• Рабочая влажность: до 90% - допустимо использование во влажных помещениях, кроме постоянного воздействия воды

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9 мм 24/2 монтируется на стандартную DIN-рейку типа TS35. Для фиксации используются два крепежных отверстия по краям - они позволяют закрепить шину болтами M4 или саморезами. Установка возможна как в металлических, так и в пластиковых щитах, если внутри имеется металлическая рейка. Обязательно проверьте, чтобы токоведущая шина, к которой будет подключен PEN-проводник, имела соответствующую площадь сечения и была рассчитана на ток 80 А. Не используйте шину в качестве основной фазной шины - она предназначена исключительно для N+PE.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунная шина не содержит свинца и других токсичных элементов. Конструкция винтов с округлой контактной поверхностью снижает риск повреждения изоляции и среза жил при затяжке - это важно для соблюдения требований безопасности по ПУЭ. Шина не имеет внутренней изоляции - поэтому ее нельзя устанавливать рядом с фазными шинами без соблюдения минимальных расстояний изолирующих промежутков.

Преимущества

• Высокая проводимость благодаря латуни с >58% меди - минимизация потерь энергии и нагрева
• Защита проводников от среза за счет скругленных винтов - продлевает срок службы изоляции
• Стандартный монтаж на DIN-рейку - быстрая замена и интеграция в существующие щиты
• 24 контакта - экономия места и времени при подключении большого числа цепей
• Устойчивость к коррозии - подходит для помещений с повышенной влажностью

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или прямого попадания брызг - IP-защита не указана, значит, нет герметизации
• Запрещено использовать как фазную шину - только для PEN-соединений (N+PE)
• Не рекомендуется применять в средах с химически активными газами (например, сероводород, хлор) - латунь может подвергаться эмбриттлингу
• Максимальное сечение подключаемого провода - 10 мм2; большие жилы не войдут в зажим
• Не следует перетягивать винты - усилие выше нормы может деформировать латунь и нарушить контакт

Примеры использования

• Подключение всех PE-проводников от автоматов в этажном щите многоквартирного дома
• Объединение нулевых проводов от частотных преобразователей на производстве
• Создание общей точки заземления в щите управления насосной станцией
• Формирование PEN-шин в распределительных пунктах (РП) с системой TN-C-S

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение ≤10 мм2 - иначе не получится плотно затянуть зажим
• Используйте крестовые отвертки с регулируемым моментом - не переусиливайте винты, особенно на латуни
• После установки протестируйте контакт каждого зажима тестером на сопротивление - идеально менее 5 мОм
• Если шина устанавливается рядом с фазными шинами, соблюдайте воздушный зазор не менее 20–30 мм
• Для удобства обслуживания пометьте каждый входящий провод цветовой меткой или биркой
• Артикулы etm11-2371 и 11-2371 взаимозаменяемы - различаются только форматом номера у поставщика
