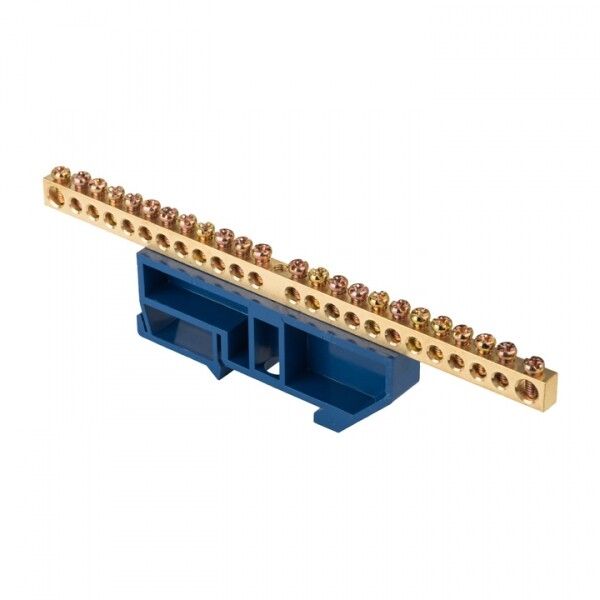

Шина нулевая N 6х9 24 отвер. латунь синий изолятор на DIN-рейку EKF sn0-63-24-d

Шина нулевая N 6×9 мм 24 отверстия латунь синий изолятор на DIN-рейку от EKF серии PROxima - надёжный элемент для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для промышленного и коммерческого использования там, где требуется стабильное соединение множества проводников.

Назначение и область применения

Эта шина используется для подключения нулевых проводников (L-N) в электрических щитах. Применяется в комплектных устройствах управления (НКУ), распределительных щитах, системах автоматизации и на производстве. Предназначена исключительно для нулевой шины (N), не для заземления (PE). Установка осуществляется на стандартную DIN-рейку, что делает её удобной для сборки в типовых щитах.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В
• Материал контактов: латунь с оцинкованным покрытием - обеспечивает долговечность и совместимость с медью и алюминием
• Количество точек подключения: 24 - возможность подключить до 24 проводников
• Диапазон сечений проводов: 1,5–10 мм2 - подходит для большинства бытовых и промышленных кабелей
• Габариты: 6×9 мм - компактный профиль, не занимает лишнего места
• Степень защиты: IP00 - не защищена от попадания пыли и воды; требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Изоляторы: негорючий пластик - повышают безопасность при случайном контакте
• Цвет изолятора: синий - соответствует цветовой маркировке нулевого провода (по ГОСТ)

Совместимость и монтаж

Шина крепится на DIN-рейку типа TS35. Монтаж выполняется одним движением - фиксируется защёлками. Для подключения используйте отвёртку: каждый винт затягивается равномерно, чтобы не деформировать провод. Диаметр посадочного отверстия под винт соответствует стандартным клеммам - подойдут все распространённые гребёнки и перемычки. Обратите внимание: шина не имеет собственной защиты, поэтому должна быть установлена внутри корпуса щита.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности для электрооборудования. Оцинкованная латунь и негорючие изоляторы снижают риск возгорания. Соответствует нормам для промышленных щитов. Однако, поскольку степень защиты IP00, использование вне закрытого щита запрещено - это нарушает правила электробезопасности.

Преимущества

• Оцинкованное покрытие - позволяет безопасно подключать как медные, так и алюминиевые провода без окисления
• Круглое основание винта - не режет жилы при затяжке, сохраняет целостность проводника
• Высокая плотность подключений - 24 точки на компактной платформе
• Негорючие изоляторы - повышают уровень пожаробезопасности
• Синий цвет - визуально отличает ноль от фазы и заземления, снижает вероятность ошибки при обслуживании

Ограничения применения

• Не применяется для заземления (PE) - для этого нужны отдельные шины PE
• IP00 - нельзя использовать в открытых, сырых или пыльных местах
• Подходит только для проводов 1,5–10 мм2 - более толстые кабели (например, 16 мм2) не войдут
• Не предназначен для частых демонтажей - многократное откручивание винтов может ослабить контакт

Примеры использования

• Щиты управления насосными станциями
• Распределительные щиты на заводах и складах
• Автоматические системы освещения и вентиляции
• Панели питания станков с ЧПУ
• Объекты ЖКХ с многоэтажными этажными щитами

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 1,5–10 мм2 - слишком тонкий провод может выпасть, слишком толстый - не войдёт
• Затягивайте винты рукой до упора, затем слегка подтяните отвёрткой - переусердствовать опасно
• Используйте гребёнки или перемычки для связи с другими шинами - это ускорит сборку и повысит надёжность
• При замене старой шины - обязательно отключите питание и проверьте отсутствие напряжения
• Артикул sn0-63-24-d от EKF PROxima легко найти в каталогах - он стандартизирован и часто используется в проектах
