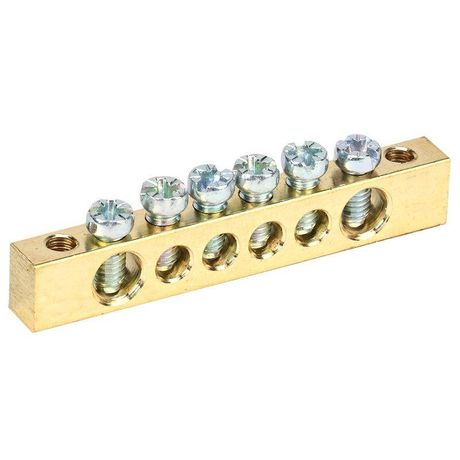

Шина PEN ''земля-ноль'' 6х9 мм 6х2 (6 группхкрепеж по краям), REXANT - 11-2365 MEET

Шина PEN "земля-ноль" 6х9 мм 6/2 (6 групп/крепеж по краям) от Rexant (арт. 11-2365) - это компактная токоведущая шина для объединения нулевых, защитных и фазных проводников в распределительных щитах. Предназначена для надежного и безопасного подключения в промышленных и коммерческих электроустановках.

Назначение и область применения

Шина PEN "земля-ноль" 6х9 мм 6/2 используется для создания единой точки соединения нулевого рабочего (N) и нулевого защитного (PE) проводников - то есть для реализации системы TN-C-S или TN-C. Подходит для установки в силовые щиты, распределительные устройства и шкафы управления. Часто применяется на объектах с большим количеством цепей: промышленные станки, конвейеры, системы освещения, HVAC-оборудование.

Технические характеристики

• Количество контактов: 6 - позволяет подключить до шести проводников одновременно
• Номинальный ток: 80 А - рассчитана на нагрузки до этого значения при температуре +40C
• Диапазон сечений проводников: до 10 мм2 - совместима с медными и алюминиевыми жилами указанного сечения
• Материал: латунь с содержанием меди ≥58% - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку - стандартная установка в щитах любого типа
• Фиксация: крепление по краям - не требует дополнительных кронштейнов, устанавливается напрямую на рейку
• Рабочая влажность: ≤90% - допустимо использование в помещениях с повышенной влажностью, кроме мест с постоянным воздействием воды

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9 мм 6/2 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть её на рейку с двух сторон - крепления уже расположены по краям корпуса. Убедитесь, что место установки имеет достаточное свободное пространство для доступа к винтам. Все винты имеют скруглённую контактную поверхность - это исключает повреждение изоляции и срез жилы при затяжке. Не требуется дополнительная изоляция - шина работает в открытой форме, поэтому должна располагаться внутри закрытого щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для токоведущих шин. Материал латуни с высоким содержанием меди снижает риск перегрева и термического разрушения. Отсутствие внешней изоляции делает шину видимой и проверяемой - это важно для обслуживания и диагностики. Однако запрещено использовать вне закрытых щитов - открытый доступ к токоведущим частям создаёт опасность поражения током.

Преимущества

• Высокая надёжность соединений благодаря качественной латуни и скруглённым винтам
• Удобный монтаж на DIN-рейку без дополнительных элементов
• Экономия места - одна шина заменяет несколько отдельных клемм
• Стойкость к коррозии - подходит для условий с повышенной влажностью
• Чёткая маркировка групп - каждая точка подключения легко идентифицируется

Ограничения применения

• Не предназначен для работы в условиях постоянного попадания воды - не имеет защиты IP
• Запрещено применять вне закрытых электрощитов - открытые части находятся под напряжением
• Не рекомендуется для проводников сечением более 10 мм2 - возможен перегрев и плохой контакт
• Не подходит для систем TT или IT - только для TN-C-S/TN-C
• Максимальная влажность 90% - не использовать в сырых подвалах, бассейнах, на улице

Примеры использования

• Объединение нулевых проводов от автоматических выключателей в распределительном щите торгового центра
• Подключение защитных заземляющих проводников от оборудования на производстве
• Создание общей точки N+PE в щите насосной станции
• Замена нескольких клеммных планок в старом щите на одну компактную шину

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте жилы больше 10 мм2
• Затягивайте винты усилием 0,5–0,7 Нм - слишком сильное давление может деформировать латунь
• При использовании алюминиевых проводов - обязательно нанесите антиоксидантную пасту на контакт
• Не устанавливайте рядом с источниками тепла - температура выше +40C снижает номинальный ток
• Проверяйте плотность контакта после первого включения - при первом нагреве металл немного «усаживается»
• Артикул 11-2365 от Rexant - выбирайте этот вариант, если нужна надёжная, проверенная шина без изоляции
