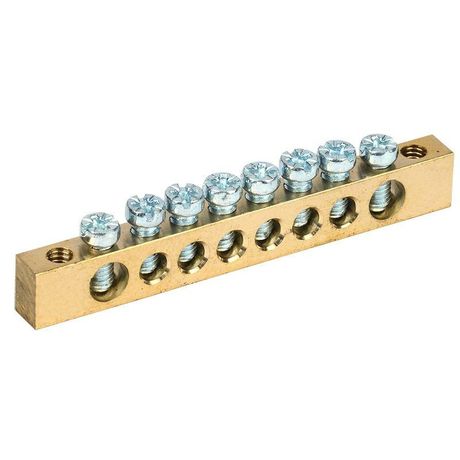

Шина PEN ''земля-ноль'' 6х9 мм 8х2 (8 группхкрепеж по краям), REXANT - 11-2366 MEET

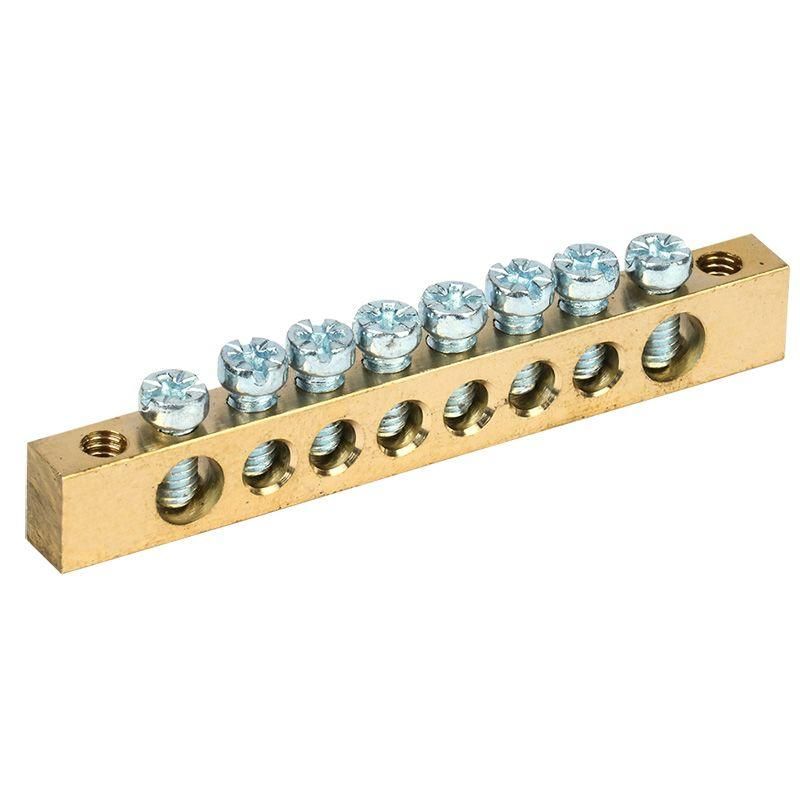

Шина PEN "земля-ноль" 6х9 мм 8/2 (8 групп/крепеж по краям) от Rexant (арт. 11-2366) - это компактная токоведущая шина для объединения нулевых, защитных и фазных проводников в распределительных щитах. Предназначена для надежного и безопасного подключения в промышленных и коммерческих электроустановках.

Назначение и область применения

Шина PEN "земля-ноль" 6х9 мм 8/2 используется для создания единой точки соединения нулевого рабочего (N) и нулевого защитного (PE) проводников - то есть для реализации системы TN-C-S или TN-C. Подходит для установки в силовые щиты, распределительные устройства и модульные шкафы. Часто применяется на объектах с большим количеством цепей: промышленные станки, конвейеры, системы освещения, HVAC-оборудование.

Технические характеристики

• Количество контактов: 8 - позволяет подключить до 8 проводников в одной шине
• Номинальный ток: 80 А - рассчитана на нагрузки до этого значения при температуре +40C
• Сечение шины: 6×9 мм - обеспечивает достаточную проводимость для 80 А
• Диапазон сечений подключаемых проводов: до 10 мм2 - совместима с медными жилами 1–10 мм2
• Материал: латунь с содержанием меди ≥58% - устойчив к окислению, сохраняет хорошую проводимость
• Способ монтажа: на DIN-рейку - легко фиксируется в стандартном щите
• Крепление: по краям - два болта на каждом конце для надежной фиксации
• Рабочая влажность: не выше 90% - не рекомендуется для помещений с постоянным конденсатом или повышенной сыростью

Совместимость и монтаж

Шина монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть её на рейку и закрутить два крепежных винта по краям - они обеспечивают механическую устойчивость. Подключение проводов выполняется через винтовые зажимы. Убедитесь, что сечение провода не превышает 10 мм2 - большие жилы не войдут в зажим. Наличие скругленной контактной части винтов снижает риск повреждения многожильных проводов при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям к токоведущим элементам в соответствии с ГОСТ Р 50030.2 и IEC 60947-7. Латунная основа и отсутствие изоляции позволяют использовать шину только там, где она будет находиться внутри закрытого металлического щита - открытый доступ к токоведущим частям запрещён. Не предназначен для работы вне электрощита.

Преимущества

• Высокая прочность материала - латунь с высоким содержанием меди обеспечивает долгий срок службы даже при перегрузках
• Защита проводников - скругленные винты исключают срез жил при затяжке
• Удобство сборки - восемь точек подключения позволяют сэкономить место и время при монтаже
• Стандартный форм-фактор - совместима с любыми DIN-рейками и типовыми щитами

Ограничения применения

• Не допускается использование в условиях влажности свыше 90% - возможна коррозия и потеря контакта
• Не предназначена для подключения проводов сечением более 10 мм2 - попытки насильно вставить крупные жилы повредят зажим
• Не имеет собственной изоляции - обязательно требует установки внутри закрытого щита
• Не подходит для систем TT или IT - только для TN-C-S/TN-C

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в промышленном щите управления станком
• Объединение PE-проводов от нескольких розеточных групп в офисном щите
• Формирование общей шины N+PE в распределительном пункте торгового центра
• Замена старой перемычки между нулевой и заземляющей шинами в модульном шкафу

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤10 мм2 - используйте клеммы с подходящими размерами
• Затягивайте винты равномерно, без усилия - перетяжка может деформировать латунь
• При использовании многожильных проводов - примените наконечники типа НШВИ для лучшего контакта
• Не устанавливайте шину рядом с источниками тепла - нагрев снижает допустимую нагрузку
• Проверяйте плотность контакта после первого включения - при первом прохождении тока возможна слабая усадка жил
