Шина PEN "земля-ноль" 8х12мм 10/1 (10групп/крепеж по центру) IEK YNN20-10-100

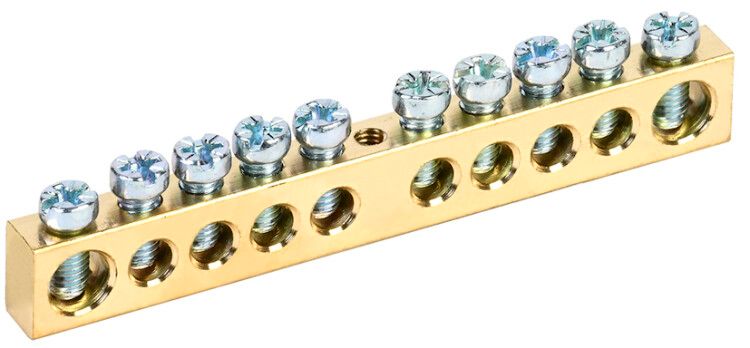

Шина PEN земля-ноль 8х12мм 10/1 от IEK (ИЭК), артикул ynn20-10-100, предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Латунная конструкция обеспечивает долговечность и устойчивость к коррозии, а центральное крепление упрощает установку на DIN-рейку.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 10/1 используется для объединения нулевых проводов в электроустановках напряжением до 380 В. Она позволяет подключить до десяти проводников одновременно - как рабочий нуль (N), так и защитный нуль (PE). Применяется в силовых щитах жилых домов, промышленных объектах, офисных зданиях и на объектах с высокой плотностью подключения - например, в системах освещения, автоматизации и управления оборудованием.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку типичных бытовых и промышленных цепей
• Количество контактных групп: 10 - каждая группа рассчитана на один провод
• Напряжение: 380 В - соответствует трёхфазным сетям 380/220 В
• Толщина: 8 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством распространённых кабелей
• Материал: латунь - устойчива к окислению, имеет низкое переходное сопротивление
• Температурный диапазон: от -40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Отделка: необработанная - поверхность без покрытия, что снижает стоимость и сохраняет проводимость
• Цвет: желтый - визуально отличается от фазных шин, повышает безопасность при обслуживании

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 10/1 крепится по центру через специальный изолятор на стандартную DIN-рейку шириной 35 мм. Также возможна прямая фиксация на металлическую панель щита с помощью болтов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Это предотвращает перелом жил, улучшает контакт и исключает нагрев в точке соединения. Убедитесь, что посадочный диаметр отверстий под болты соответствует вашему крепёжу - в комплекте крепёж не предусмотрен.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Желтый цвет соответствует нормам маркировки PEN-проводников. Наличие изоляционной базы при монтаже на рейку исключает случайное замыкание на корпус щита. Не применяйте в средах с повышенной химической агрессивностью - латунь может подвергаться элювиальному воздействию.

Преимущества

• Высокая проводимость латуни снижает потери энергии и риск перегрева
• Центральное крепление упрощает установку и выравнивание в щите
• Универсальность: подходит для N и PE проводников, экономит место в щите
• Стандартный шаг между контактами - удобно для коммутации с различными клеммами
• Долгий срок службы - не требует замены при плановом обслуживании

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызывает перегрев
• Не использовать в помещениях с постоянной влажностью >95% без дополнительной защиты
• Не допускается использование без наконечников при подключении многожильных проводов
• Не совместима с алюминиевыми проводами - материал шины не гарантирует надёжный контакт с алюминием
• Не подходит для монтажа на пластиковые панели без усиления - требуется жесткая основа

Примеры использования

• Подключение нулевых проводов в этажном распределительном щите многоквартирного дома
• Объединение защитных проводников на промышленном станке с частотным преобразователем
• Сборка щита управления конвейерной линией с несколькими двигателями
• Завершающий этап монтажа в щитах с большим количеством автоматических выключателей

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2. Более толстые провода не войдут в клеммы
• Используйте только наконечники типа НШВИ или НШВИ-2 с опрессовкой - не просто затягивайте провод голым
• При установке на DIN-рейку убедитесь, что изолятор плотно зафиксирован - слабое крепление вызывает вибрацию и нагрев
• При необходимости параллельного подключения нескольких шин - располагайте их с зазором не менее 10 мм для теплоотвода
• Проверяйте момент затяжки клемм - слишком слабо - плохой контакт, слишком сильно - повреждается латунь
• Артикул ynn20-10-100 от IEK (ИЭК) - выбирайте этот вариант, если нужна надёжная, сертифицированная шина с гарантированным сроком службы
