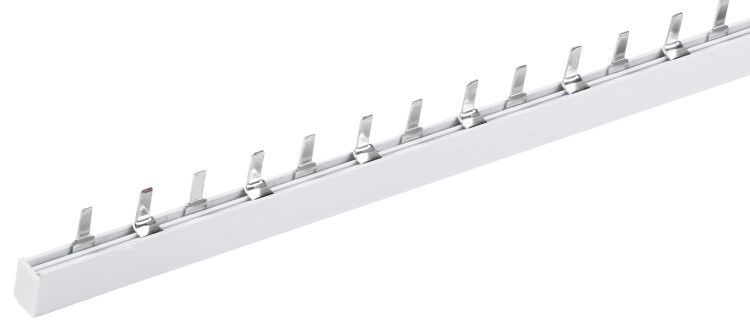

Шина соединительная типа PIN (штырь) 2P 63А луженые (1м) | YNS21-2-063-N IEK

Шина соединительная типа PIN (штырь) 2P 63А луженые (длина 1 м) от IEK предназначена для надёжного и компактного соединения двух модульных автоматических выключателей в распределительном щите. Артикул yns21-2-063-n обеспечивает устойчивую передачу тока до 63 А с защитой от коррозии благодаря лужёному покрытию.

Назначение и область применения

Шина соединительная типа PIN (штырь) 2P 63А луженые используется для параллельного подключения двух однополюсных автоматических выключателей в одном ряду. Применяется в щитах управления, распределительных устройствах и системах защиты оборудования. Подходит для установки на DIN-рейку в жилых, коммерческих и промышленных объектах, где требуется минимизация количества проводов между автоматами.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 63 А
• Кратковременно выдерживаемый ток: 12 кА
• Поперечное сечение: 154 мм2
• Шаг между контактами: 18 мм
• Покрытие контактов: лужёное (повышает долговечность и снижает сопротивление)
• Изоляция: есть - предотвращает случайные замыкания
• Импульсное напряжение: 4 кВ
• Длина: 1 метр
• Тип подключения: штыревой (PIN) - совместим с автоматами, имеющими соответствующие гнёзда

Совместимость и монтаж

Шина совместима с модульными автоматическими выключателями IEK и другими производителей, которые используют стандартную штыревую систему подключения с шагом 18 мм. Устанавливается путём вставления штырей в гнёзда автоматов - без инструментов. Для правильного монтажа проверьте, что контакты автомата имеют ту же форму и размер, что и шина. Напряжение питания - до 415 В переменного тока. Не используйте с автоматами, у которых контакты выполнены под винтовое или зажимное соединение.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутренней установки в электроустановках. Лужёное покрытие снижает риск окисления и повышает надёжность контакта. Изоляция защищает от случайного прикосновения к токоведущим частям. Импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным перенапряжениям, типичным для сетей с высокой нагрузкой.

Преимущества

• Уменьшает количество проводов в щите - экономит место и упрощает обслуживание
• Лужёное покрытие - устойчиво к коррозии, особенно в условиях повышенной влажности
• Высокая токовая нагрузка (63 А) позволяет использовать в цепях мощных потребителей
• Максимальная прочность контакта - исключает нагрев и искрение при длительной работе
• Готовое решение вместо ручного монтажа перемычек из медного провода

Ограничения применения

• Не подходит для подключения трёхфазных автоматов - только для двухполюсных
• Работает только с автоматами, имеющими штыревые гнёзда (не совместима с винтовыми зажимами)
• Длина 1 м - недостаточна для соединения автоматов, расположенных дальше чем на 18–20 см друг от друга
• Не предназначен для внешней установки или помещений с агрессивной средой без дополнительной защиты

Примеры использования

• Подключение двух однополюсных автоматов на освещение в квартире
• Объединение автоматов на группы розеток в офисном щите
• Создание общей шины для защиты насосов или вентиляторов в промышленном оборудовании
• Замена проводных перемычек в старых щитах для повышения надёжности

Практические советы

• Перед установкой убедитесь, что автоматы находятся точно на одной рейке и их контакты выровнены по шагу 18 мм
• Не перегибайте шину - она рассчитана на прямое соединение; изгибы могут нарушить контакт
• Проверяйте плотность посадки: штыри должны входить до упора без усилия
• При использовании в сыром помещении рекомендуется дополнительно герметизировать места соединений
• Для длинных цепей используйте несколько шин последовательно - не удлиняйте одну шину самодельными перемычками
