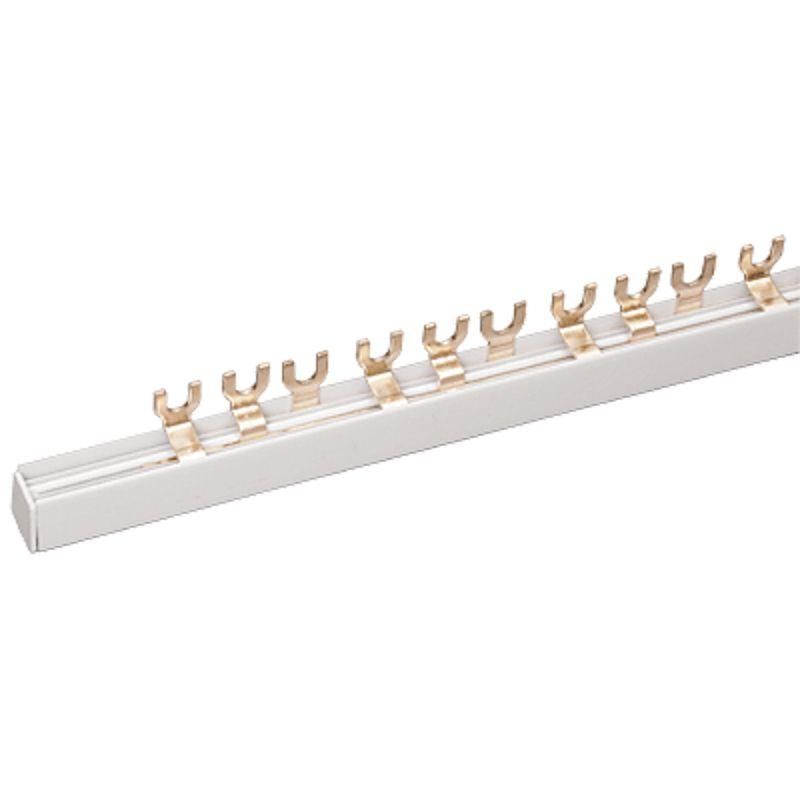

Шина соединительная типа FORK вилка 3Р 100 А 1 м (10 шт./уп.) | 11-2234 REXANT MEET

Шина соединительная типа FORK вилка 3 полюса 100 А 1 м от Rexant (арт. 11-2234) предназначена для надёжного распределения тока между несколькими аппаратами защиты в щитовой. Её конструкция упрощает монтаж и снижает количество точек соединений в цепях до 100 А.

Назначение и область применения

Эта трёхполюсная шина используется для параллельного подключения автоматических выключателей, выключателей нагрузки, дифференциальных автоматов и других устройств в одном ряду. Подходит для установки в силовые щиты промышленного и коммерческого оборудования — например, на станках, конвейерах, системах вентиляции и насосных группах. Шина позволяет отказаться от множества перемычек и проводов, делая схему компактнее и надёжнее.

Технические характеристики

• Количество полюсов: 3 — соответствует трёхфазной сети 380/400 В
• Номинальный ток: 100 А — выдерживает постоянную нагрузку до этого значения
• Поперечное сечение меди: 443 мм² — обеспечивает низкое сопротивление и минимальный нагрев
• Максимальное рабочее напряжение: 400 В — совместима с сетями TN-S, TN-C, IT
• Шаг контактов: 18 мм — стандартизированная величина для совместимости с большинством модульных аппаратов
• Тип подключения: вилка (FORK) — контактные пластины с зажимами для ввода кабеля и вывода на устройства
• Длина: 1 метр — хватает для подключения 5–7 аппаратов в один ряд
• Изделие: не поддерживает горение — материал корпуса самозатухающий

Совместимость и монтаж

Шина Rexant 11-2234 совместима с любыми модульными аппаратами, имеющими стандартный шаг 18 мм и тип подключения “вилка” — в том числе ABB, Schneider Electric, Legrand, IEK, EKF. Монтируется на DIN-рейку. Для подключения кабеля используйте наконечники НШВИ или НШВ, затягиваемые гайками на шине. Каждый полюс имеет два входа: верхний — для питания, нижний — для выхода к следующему автомату. Убедитесь, что сечение кабеля не превышает 50 мм² — иначе невозможно плотно закрепить жилу.

Безопасность и стандарты

Корпус изготовлен из самозатухающего диэлектрика, соответствующего требованиям UL94 V-0. Медные пластины покрыты оловом для улучшения контакта и противостояния окислению. Отсутствие номинального импульсного напряжения и тока КЗ указывает, что шина не рассчитана на прямую работу в качестве основного элемента защиты — она лишь передаёт ток. Защиту обеспечивают установленные на неё автоматы.

Преимущества

• Уменьшение числа соединений — меньше точек отказа и тепловых потерь
• Стандартный шаг 18 мм — легко заменить любой автомат без переделки всей схемы
• Высокая проводимость — 443 мм² позволяют работать с максимальным током без перегрева
• Защита от возгорания — корпус не поддерживает горение даже при аварийном перегреве
• Лёгкий доступ к контактам — можно проверить и подтянуть болты без демонтажа всего щита

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без дополнительной герметизации — IP-защита не указана
• Не рассчитана на токи короткого замыкания выше 100 А — при КЗ защищает только через установленные автоматы
• Не подходит для однофазных цепей ниже 100 А — будет избыточна и дороже аналогичных решений
• Не допускается использование с аппаратами, имеющими шаг более 18 мм — например, некоторые старые модели Siemens

Примеры использования

• Распределительный щит станка с тремя двигателями — каждый двигатель защищён своим автоматом, все подключены к одной шине
• Щит освещения торгового центра — три фазы, по 100 А каждая, с подключением нескольких автоматов на группы светильников
• Система бесперебойного питания — входной автомат + несколько выходных, всё питается через одну шину

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были одного производителя или имели идентичный шаг и форму контактов
• Затягивайте болты на шине моментом 1,5–2,0 Н·м — переусиливать нельзя, есть риск повредить резьбу
• Если шина длиннее нужного — её можно отрезать ножницами по металлу, но после этого обязательно зачистите кромки
• Не используйте шину в качестве основного заземления — для PE требуется отдельный проводник
• При сборке щита располагайте шину ближе к верхней части — так удобнее подключать вводной кабель сверху
