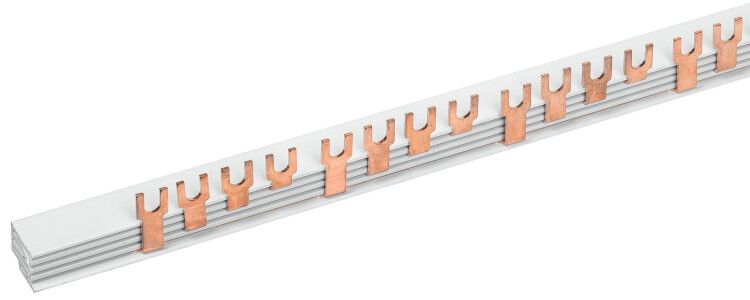

Шина соединительная типа FORK (вилка) 4Р 63А (дл.1 м) | YNS11-4-063 IEK

Шина соединительная типа FORK (вилка) 4P 63А (длина 1 м) от IEK используется для надёжного и компактного соединения автоматических выключателей и устройств защиты в распределительных щитах. Артикул yns11-4-063 обеспечивает устойчивую передачу тока до 63 А между четырьмя полюсами, что делает её подходящим решением для промышленных и бытовых систем электроснабжения.

Назначение и область применения

Шина соединительная типа FORK (вилка) 4P 63А (длина 1 м) применяется для создания параллельных соединений между автоматическими выключателями (ВА), дифференциальными автоматами (АД), выключателями дифференциального тока (ВД) и выключателями нагрузки (ВН). Она позволяет избежать множества проводных соединений внутри щита, снижая риск перегрева, потерь контакта и сложности монтажа. Подходит для установки в силовых и распределительных шкафах, где требуется высокая плотность компоновки и надёжность соединений.

Технические характеристики

• Количество полюсов: 4 - соответствует трёхфазной сети + ноль
• Номинальный ток: 63 А - постоянная рабочая нагрузка без перегрева
• Поперечное сечение: 274 мм2 - обеспечивает минимальное сопротивление и высокую тепловую стойкость
• Кратковременный выдерживаемый ток: 12 кА - способна выдерживать токи короткого замыкания без повреждения
• Номинальное импульсное напряжение: 4 кВ - защищена от скачков напряжения
• Шаг между контактами: 18 мм - совместима с аппаратурой шириной 1 модуль (17,5 мм)
• Изоляция: да - все элементы заключены в изолирующий корпус, исключающий случайные замыкания
• Тип подключения: вилка - монтируется путём вставки в клеммы автоматов
• Длина: 1 метр - оптимальна для большинства типовых щитов

Совместимость и монтаж

Шина соединительная типа FORK (вилка) 4P 63А (длина 1 м) совместима с автоматами и УЗО, выполненными по стандарту DIN 43880, с шагом 18 мм. Монтаж выполняется просто: каждый полюс вставляется в соответствующий контакт автомата до характерного щелчка. Направление вставки - строго вертикальное, без перекосов. После установки проверьте надёжность фиксации каждого полюса. Не используйте шину с автоматами, имеющими нестандартную форму клемм или увеличенный зазор между контактами. Для сборки щитов с чередованием одно- и полуторамодульных аппаратов потребуются специальные переходники или заглушки - они не входят в комплект.

Безопасность и стандарты

Шина соединительная типа FORK (вилка) 4P 63А (длина 1 м) соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Конструкция обеспечивает класс защиты IP20, предотвращает доступ к токоведущим частям при установленном оборудовании. Применение изоляционного материала с высокой термостойкостью гарантирует работу при температурах от -25C до +70C. Сертифицирована для использования в помещениях с нормальной влажностью и без агрессивных сред.

Преимущества

• Уменьшает количество проводов в щите - экономит место и упрощает обслуживание
• Обеспечивает равномерное распределение тока между всеми полюсами
• Меньше точек соединения - ниже вероятность возникновения нагрева и окисления контактов
• Стандартизованный шаг 18 мм - идеально подходит для массового оборудования IEK и других производителей
• Высокая механическая прочность - не деформируется при многократной установке/извлечении

Ограничения применения

• Не предназначен для работы с током выше 63 А длительно - превышение вызывает перегрев и выход из строя
• Не совместима с автоматами, имеющими шаг 27 мм (полуторамодульные устройства) - требуют другой модели
• Не рекомендуется использовать в условиях повышенной влажности, пыли или агрессивной среды без дополнительной герметизации
• Не следует применять в качестве основного вводного устройства - она не имеет собственной защиты и служит лишь для распределения

Примеры использования

• Распределительный щит жилого дома с 4-мя дифференциальными автоматами на группы освещения, розеток, кухни и ванной
• Щит управления насосной станцией с тремя автоматами и одним УЗО
• Промышленный шкаф с несколькими выключателями нагрузки для питания станков
• Система резервирования питания - соединение нескольких входных автоматов через одну шину

Практические советы

• Перед монтажом убедитесь, что автоматы полностью отключены и сняты с напряжения
• Проверяйте соответствие ширины автомата шагу 18 мм - если аппарат слишком широкий, он не войдёт
• При необходимости удлинить цепь - можно последовательно соединять несколько шин, но не более двух
• Для щитов с большим количеством аппаратов используйте шину вместе с боковыми заглушками (продаются отдельно) - это предотвратит доступ к неиспользованным контактам
• Не затягивайте клеммы автоматов после установки шины - это может повредить пластиковую часть корпуса
• При замене одного автомата - снимайте всю шину, чтобы не деформировать контакты
