Шина уравнивания потенциалов * (1802 20 CU) | 5015849 OBO Bettermann

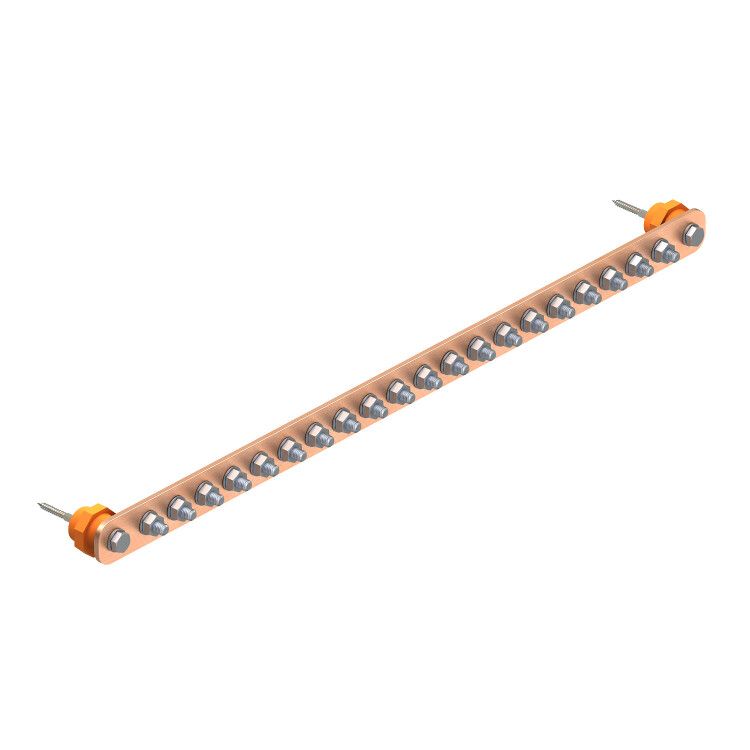

Шина уравнивания потенциалов OBO BETTERMANN артикул 1802 20 CU предназначена для безопасного соединения всех металлических элементов в здании, чтобы исключить опасную разницу потенциалов. Это надёжное решение для систем уравнивания потенциалов и молниезащиты, соответствует требованиям ГОСТ и DIN VDE.

Назначение и область применения

Шина уравнивания потенциалов используется для создания единого электрического потенциала между всеми проводящими частями в помещении - трубопроводах, корпусах оборудования, арматуре, металлоконструкциях. Применяется в системах главного уравнивания потенциалов (ГУП) и молниезащиты. Подходит для объектов с повышенными требованиями к безопасности: промышленные цеха, взрывоопасные зоны, медицинские учреждения, жилые и общественные здания.

Технические характеристики

• Тип изделия: шина уравнивания потенциалов
• Материал: медь - обеспечивает высокую электропроводность и долговечность
• Количество соединений: 20 точек - позволяет подключить до 20 проводников одновременно
• Конструктивное исполнение: крепление на поверхности - монтируется прямо на стену или щит
• Наличие изолятора: да - предотвращает случайный контакт с заземляемыми конструкциями
• Исполнение: только зажим/клемма - каждый контакт выполнен как отдельный зажим с болтом
• Поверхность зажима и направляющей контакта: необработанная - обеспечивает надёжный металл-металл контакт без оксидной плёнки
• Артикул: 1802 20 CU - соответствует серийному номеру производителя

Совместимость и монтаж

Шина уравнивания потенциалов OBO BETTERMANN 1802 20 CU совместима с медными и многожильными проводниками сечением до 50 мм2. Каждый зажим фиксируется болтом M10 с пружинной шайбой DIN 137 - гарантирует сохранение усилия затяжки даже при вибрациях. Для установки используются входящие в комплект дюбели и болты. Монтаж выполняется на ровную поверхность: сверлятся отверстия, вставляются дюбели, шина закрепляется и подключаются провода через зажимы. Нет необходимости в специальных инструментах - достаточно гаечного ключа на 17 мм.

Безопасность и стандарты

• Соответствует ГОСТ 50571.3-2009 / ГОСТ Р 50571.5.54-2013 - требования к системам уравнивания потенциалов
• Соответствует DIN VDE 0185-305 (ГОСТ Р МЭК 62305) - нормы для молниезащиты
• Пружинная шайба DIN 137 - защищает от самопроизвольного ослабления болтов
• Изоляционные опоры - обеспечивают электрическую изоляцию от основания, исключают паразитные токи

Преимущества

• Высокая плотность соединений - 20 точек на одной шине экономят место и время монтажа
• Медная основа - минимальное переходное сопротивление, устойчивость к коррозии
• Автоматическая фиксация болтов - пружинная шайба снижает риск отказа в условиях вибраций
• Готовый комплект крепежа - не требуется доп purchases дюбелей и болтов
• Подтверждённая совместимость с европейскими и российскими стандартами - снижает риски проверок

Ограничения применения

• Не предназначен для подключения алюминиевых проводников - возможна электрохимическая коррозия
• Не рассчитана на внутреннюю установку в распределительных щитах с ограниченным доступом - требует свободного пространства вокруг для обслуживания
• Не следует использовать в качестве основного заземляющего проводника - только как часть системы уравнивания потенциалов
• Запрещено применять в средах с агрессивными химическими веществами - не имеет специального покрытия

Примеры использования

• Главное уравнивание потенциалов в котельной - соединение труб отопления, баков, насосов
• Молниезащита на производстве - связка металлических кровель, лестниц, технологических трубопроводов
• Объекты с взрывоопасной средой - обеспечение равномерного потенциала в зонах АЗС, химпроизводств
• Медицинские учреждения - уравнивание потенциалов в операционных, отделениях реанимации

Практические советы

• Перед монтажом проверьте диаметр отверстий под дюбели - они должны точно соответствовать указанным в комплекте
• Затягивайте болты с моментом около 15–20 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит резьбу
• Используйте только медные провода сечением 16–50 мм2 - меньшие сечения не обеспечивают достаточной механической прочности
• После монтажа проведите контрольное измерение сопротивления связи - должно быть менее 0,1 Ом
• При замене старых шин - не забудьте сохранить целостность существующих соединений до момента подключения новой шины уравнивания потенциалов OBO BETTERMANN 1802 20 CU
