Шина выносная ВА-333E 4P, четырехполюсная, 4 полюса, 220 В DEKraft 22521DEK

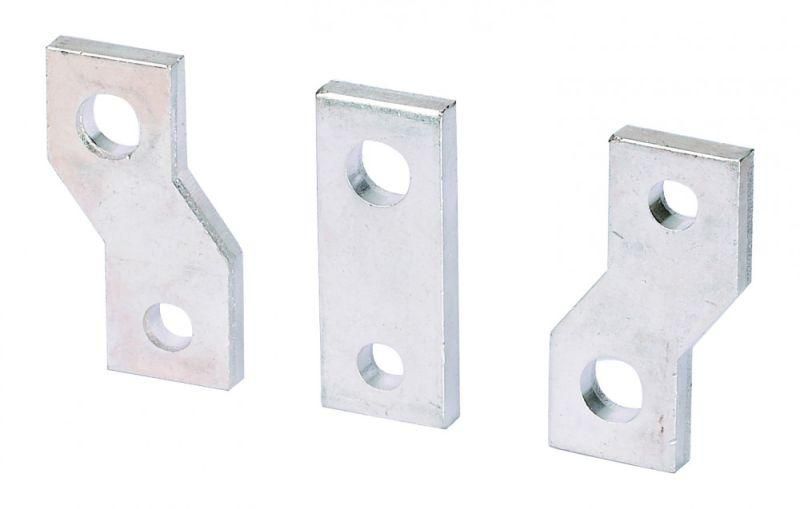

Шина выносная четырехполюсная ВА-333E (комплект 4 шт.) от DEKraft предназначена для распределения тока между автоматическими выключателями серии ВА-333E, обеспечивая надёжное соединение с медными проводниками сечением до 120 мм2. Комплект из четырёх шин позволяет организовать многополюсную цепь без лишних соединений.

Назначение и область применения

Шина выносная четырехполюсная ВА-333E (комплект 4 шт.) используется для параллельного подключения нескольких автоматических выключателей серии ВА-333E к одному источнику питания. Применяется в щитах управления, на производстве, в системах автоматизации - там, где требуется равномерное распределение нагрузки по нескольким полюсам без использования перемычек.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 250 А
• Количество полюсов: 4 (четыре отдельные шины в комплекте)
• Материал проводника: медь
• Поперечное сечение жилы: 120 мм2
• Изоляция: да (изолированные контакты)
• Покрытие: лужёное (повышает устойчивость к окислению)
• Форма исполнения: плоская (удобна для установки в плотном щите)
• Комплектация: 4 шины (по одной на каждый полюс)

Совместимость и монтаж

Шина выносная четырехполюсная ВА-333E совместима исключительно с автоматами серии ВА-333E от DEKraft. Крепится сверху и снизу к клеммам выключателя - не требует дополнительных зажимов. Подходит для подключения медных проводников сечением до 120 мм2. Установка выполняется без инструментов: шина фиксируется за счёт контактной площадки, которая плотно прилегает к клемме при затяжке болта автомата.

Убедитесь, что клеммы автомата имеют соответствующую форму и размер - шина не подойдёт к другим сериям, даже если они также 4-полюсные.

Безопасность и стандарты

Шина выносная четырехполюсная ВА-333E изготовлена в соответствии с требованиями к электроустановкам для промышленного использования. Лужёное покрытие снижает риск коррозии и повышает долговечность контактов. Изоляция предотвращает случайные замыкания между полюсами. Номинальный ток 250 А соответствует классу защиты для оборудования средней и высокой мощности.

Преимущества

• Заменяет несколько перемычек - уменьшает количество точек соединения и повышает надёжность
• Лужёная медь обеспечивает стабильный контакт и длительный срок службы
• Плоская форма экономит место в щите - удобно для компактных сборок
• Комплект из 4 шин позволяет собрать полноценную 4-полюсную цепь без доп purchases
• Не требует специальных инструментов для монтажа

Ограничения применения

• Подходит только для автоматов серии ВА-333E - несовместима с другими брендами или моделями
• Работает только с медными проводниками сечением до 120 мм2 - не предназначен для алюминия или более тонких жил
• Не рассчитана на напряжение выше 220 В - нельзя использовать в трёхфазных сетях 380 В
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Распределение питания на четыре насоса в системе водоснабжения
• Объединение автоматов на конвейере с одинаковой нагрузкой
• Создание группы освещения с автономным управлением каждого участка
• Подключение нескольких тепловых реле к единому входному кабелю

Практические советы

• Перед монтажом проверьте, чтобы клеммы автомата были чистыми и не деформированными - плохой контакт вызывает перегрев
• При использовании в щитах с ограниченным пространством - располагайте шины параллельно, а не вперемешку, чтобы сохранить доступ к клеммам
• Не используйте шину как основной силовой провод - она служит только для распределения тока между автоматами
• При необходимости замены одного автомата - отсоединяйте всю шину, а не только одну часть, чтобы не повредить остальные контакты
• Учитывайте посадочную ширину: шина имеет фиксированный шаг, соответствующий стандарту ВА-333E - не пытайтесь адаптировать её под другие устройства
