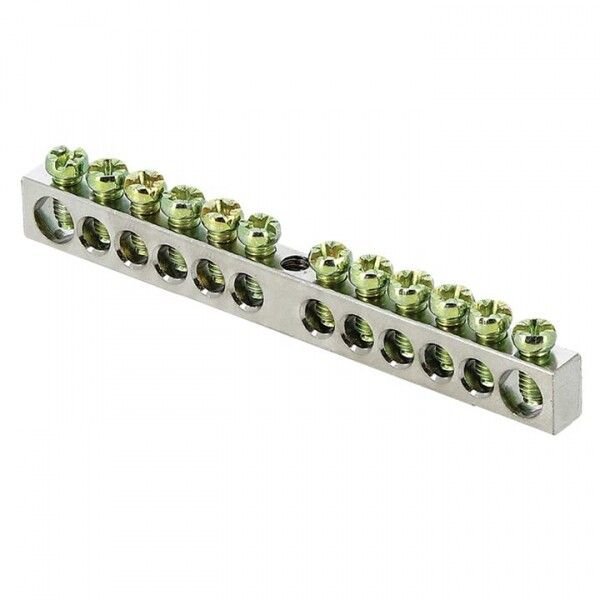

Шина PEN "ноль-земля" 6х9 12 отверст. цинк крепеж по центру PROxima EKF sn1-63-12

Шина PEN ноль-земля 6x9 мм 12 отверстий цинк крепеж по центру от EKF серии PROxima - это компактная и надежная шина для объединения нулевого (N) и защитного заземляющего (PE) проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных объектах с напряжением до 380 В.

Назначение и область применения

Шина PEN используется для соединения нескольких нулевых и заземляющих проводников в одном месте. Это позволяет заменить несколько отдельных перемычек одной компактной конструкцией, снижая риск плохого контакта и упрощая обслуживание. Применяется в электрощитах жилых домов, офисов, производственных линий, насосных станциях и других объектах, где требуется организованное заземление и нулевой проводник.

Технические характеристики

• Размеры: 6×9 мм - площадь поперечного сечения обеспечивает пропускание тока до 100 А
• Номинальное напряжение: 380 В - подходит для трехфазных сетей 400 В
• Количество точек подключения: 12 отверстий - можно подсоединить до 12 проводников
• Сечение подключаемых проводов: 1,5–10 мм2 - совместима с медными и алюминиевыми жилами
• Материал основания: латунь - высокая электропроводность и коррозионная стойкость
• Покрытие: цинк - защищает от окисления, продлевает срок службы
• Способ присоединения: винтовой - фиксация провода гайкой и болтом
• Стандарт: IEC 60309-1(1999) - соответствие международным требованиям к контактным соединениям

Совместимость и монтаж

Шина крепится в щите с помощью одного центрального винта - её можно закрепить на DIN-рейке через специальный кронштейн или прямо на металлическую стенку щита. Для монтажа используйте отвертку с плоским наконечником. Все винты уже установлены - достаточно вставить провод и затянуть. Учитывайте посадочную ширину: шина занимает минимум места, что важно в плотных щитах. Не рекомендуется использовать с проводами меньше 1,5 мм2 - они могут выйти из-под клеммы при затяжке.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), который гарантирует безопасность электрических соединений в условиях повышенной нагрузки. Латунная основа и цинковое покрытие обеспечивают долговременную устойчивость к окислению даже во влажных помещениях. Соответствует требованиям ГОСТ Р 50030.2 и ПУЭ для организации систем TN-C-S и TN-S.

Преимущества

• Замена множества перемычек одной шиной - экономия времени при сборке
• Цинковое покрытие предотвращает коррозию - особенно актуально в сырых местах
• Высокая проводимость латуни - минимальные потери энергии и нагрев
• Совместимость с проводами 1,5–10 мм2 - универсальность для большинства задач
• Цена ниже европейских аналогов - сохраняет качество, но снижает стоимость проекта

Ограничения применения

• Не предназначен для токов выше 100 А - перегрузка вызывает перегрев и повреждение
• Не работает с проводами менее 1,5 мм2 - возможен выход из клеммы
• Не рассчитана на частые демонтажи - многократное откручивание винтов снижает надежность контакта
• Не следует применять в средах с агрессивными химическими веществами - цинковое покрытие не защищает от кислот и щелочей

Примеры использования

• Объединение всех N-проводников в этажном щите многоквартирного дома
• Подключение заземляющих проводов от розеток, светильников и оборудования в офисе
• Сборка PE-шин в распределительных пунктах на заводе или в котельной
• Формирование общей точки N+PE в щитах с системой TN-C-S

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - недостаточная зачистка снижает контакт
• Затягивайте винты равномерно - не переусердствуйте, чтобы не повредить резьбу
• Для удобства разметки используйте маркер: отметьте номер каждого подключенного провода
• Если нужна более длинная шина - можно соединить две шины PEN EKF PROxima с помощью перемычки того же сечения
• Проверяйте температуру шины после первого включения - если она теплая, значит есть плохой контакт
