Скоба _PE_ 150.14 Шина "РЕ" на 14 присоединений 150А скобе | HEGEL

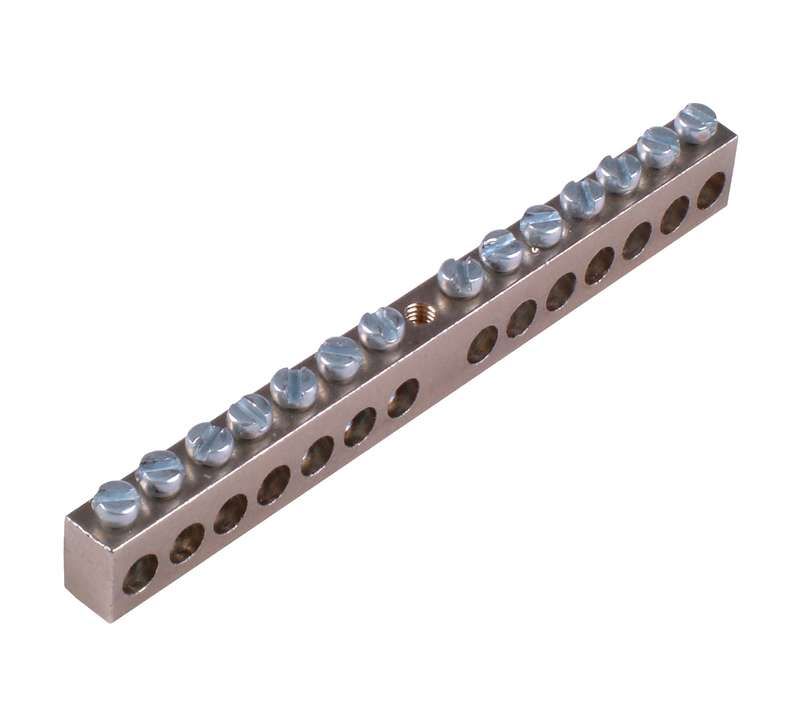

Шина заземления на 14 присоединений 150А на скобе от HEGEL - надёжный элемент для организации систем заземления в распределительных щитах. Артикул скоба _pe_ 150.14 обеспечивает безопасное соединение до четырнадцати проводников с током до 150 А, что делает её подходящей для промышленного и коммерческого оборудования.

Назначение и область применения

Эта шина используется для присоединения защитных проводников PE (заземление) в электрических щитах. Она не предназначена для рабочего нуля N - только для заземления. Подходит для установки в щитах жилых домов, производственных линий, насосных станциях, системах освещения и других объектах, где требуется централизованная точка заземления.

Технические характеристики

• Максимальный ток: 150 А
• Количество присоединений: 14
• Материал шины: латунь с никелированным покрытием
• Тип крепления: скоба (монтаж на стену или поверхность, не на DIN-рейку)
• Изоляция: не предусмотрена - шина металлическая, требует изолирующих элементов при установке

Совместимость и монтаж

Шина скоба _pe_ 150.14 устанавливается с помощью крепёжной скобы - она фиксируется болтами к стене, корпусу щита или другой плоской поверхности. Установка на DIN-рейку невозможна - отличие от моделей с изоляторами типа “DIN”. Диаметр отверстий под кабель: соответствует стандартным гильзам до 25 мм2. Каждый контакт рассчитан на один проводник; одновременное затягивание нескольких проводов в одном зажиме запрещено.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-1. Никелированное покрытие защищает от окисления и повышает долговечность контактов. Соответствует нормам для электрических установок напряжением до 1000 В переменного тока.

Преимущества

• Высокая проводимость благодаря латуни с никелем - снижает нагрев при нагрузках
• Устойчивость к коррозии - особенно важно во влажных средах
• Жесткая конструкция - минимизирует риск деформации при многократном обслуживании
• Чёткое количество присоединений - позволяет легко спланировать разводку

Ограничения применения

• Не применяется как рабочая нулевая шина (N) - только для PE
• Не устанавливается на DIN-рейку - требует отдельного места и крепления
• Не рекомендована для открытой установки вне щита - отсутствует защитная оболочка
• Запрещён монтаж в местах с постоянными механическими воздействиями или вибрацией без дополнительной фиксации

Примеры использования

• Распределительный щит производственного цеха с несколькими станками
• Щит этажный в офисном здании для группового заземления розеток
• Щит управления лифтом или эскалатором
• Автономные системы питания с ИБП, где требуется вынесенная точка заземления

Практические советы

• Перед монтажом проверьте, чтобы площадь сечения всех подключаемых проводов не превышала 25 мм2 - иначе возможен перегрев
• Используйте только специализированные наконечники (штыревые или трубчатые) - не допускайте прямого зажима голого провода
• Обязательно используйте изолирующие прокладки между шиной и металлическим корпусом щита, чтобы исключить случайное замыкание
• При сборке щита заранее продумайте расположение - шина занимает больше места, чем DIN-модуль, и требует свободного доступа для обслуживания
• Проверяйте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает резьбу
