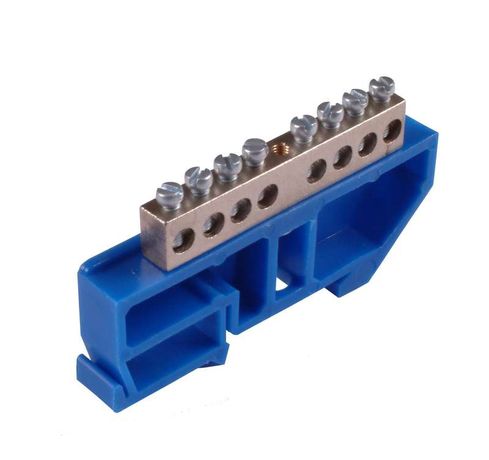

Шина _N_ 150.08.DIN "N" на 8 присоединений 150А изоляторе под DIN-рейку | HEGEL

Шина на 8 присоединений 150А на изоляторе под DIN-рейку от бренда HEGEL - это надёжная рабочая нулевая шина для распределения нулевого провода в щитах автоматического управления. Артикул шины - шина _n_ 150.08.din. Подходит для монтажа на стандартную DIN-рейку шириной 35 мм.

Назначение и область применения

Эта шина используется для соединения нескольких нулевых рабочих проводников (N) в электрическом щите. Она обеспечивает единый контактный узел, куда можно подключить провода от автоматических выключателей, УЗО, дифференциальных автоматов и других устройств. Применяется в бытовых, коммерческих и промышленных распределительных щитах - например, в системах освещения, силовых цепях оборудования, системах автоматизации.

Технические характеристики

• Максимальный ток: 150 А - способна безопасно проводить нагрузку до этого значения без перегрева;
• Количество присоединений: 8 точек - позволяет подключить восемь одиночных проводников;
• Материал контактов: латунь с никелированным покрытием - повышает долговечность, снижает окисление и улучшает проводимость;
• Тип крепления: изоляторы типа «DIN» - обеспечивают фиксацию на стандартной 35-миллиметровой DIN-рейке;
• Изолирующая основа: пластиковая - предотвращает случайное замыкание на корпус щита или другие потенциальные элементы;
• Рабочее напряжение: соответствует сетям переменного тока до 400 В (по умолчанию для таких шин).

Совместимость и монтаж

Шина на 8 присоединений 150А на изоляторе под DIN-рейку совместима с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается просто: защёлкиваются пластиковые крепления на рейку. Каждый зажим предназначен для одного провода сечением до 25 мм2 (медного). Перед затяжкой важно проверить, что провод полностью вошёл в гильзу - недостаточно плотное соединение вызывает нагрев. Нельзя использовать для подключения многожильных проводов без наконечников - они могут деформироваться и ослабить контакт.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности электрооборудования для внутренней установки. Никелированное покрытие препятствует коррозии, увеличивает срок службы и снижает риск возникновения переходного сопротивления. Пластиковый корпус выполнен из самозатухающего материала - не поддерживает горение.

Преимущества

• Никелированное покрытие латуни - лучше сохраняет проводимость при длительной эксплуатации, чем обычные латунные шины без покрытия;
• Удобная компактная форма - занимает мало места в щите, легко интегрируется в типовые решения;
• Чёткая маркировка присоединений - каждый зажим имеет номер, что ускоряет диагностику и обслуживание;
• Стандартное крепление - совместима с большинством серийных щитов и модульным оборудованием.

Ограничения применения

• Не предназначена для защиты от замыканий - не является устройством защиты, только распределителем нуля;
• Не рекомендуется для внешних установок или помещений с высокой влажностью без дополнительной защиты (не имеет IP-классификации);
• Не подходит для подключения проводов больше 25 мм2 - возможен перегрев и потеря контакта;
• Не следует использовать вместо защитной PE-шины - для заземления требуется отдельная шина с цветовой маркировкой и изолирующими элементами.

Примеры использования

• Подключение нулевых проводов от 8 автоматов в квартирном щите;
• Объединение нулей от группы УЗО в офисном распределительном щите;
• Распределение рабочего нуля на конвейере или станке с несколькими потребителями;
• Формирование нулевой шины в щите управления насосной станцией.

Практические советы

• Перед установкой проверьте, что все провода имеют одинаковое сечение - смешивание больших и маленьких жил может привести к плохому контакту в одном из зажимов;
• Используйте наконечники (например, НШВИ) для многожильных проводов - это исключит расслоение и повысит надёжность;
• Не затягивайте болты слишком сильно - есть риск повредить резьбу внутри зажима;
• Проверяйте температуру шины через несколько часов после первого включения - если она теплая, значит, есть плохой контакт;
• Для щитов с большим количеством проводов используйте эту шину вместе с аналогичной PE-шиной - так соблюдены требования ПУЭ к разделению N и PE.
