Шина _N_ 150.10 "N" на 10 присоединений 150А 1 изоляторе стойка | HEGEL

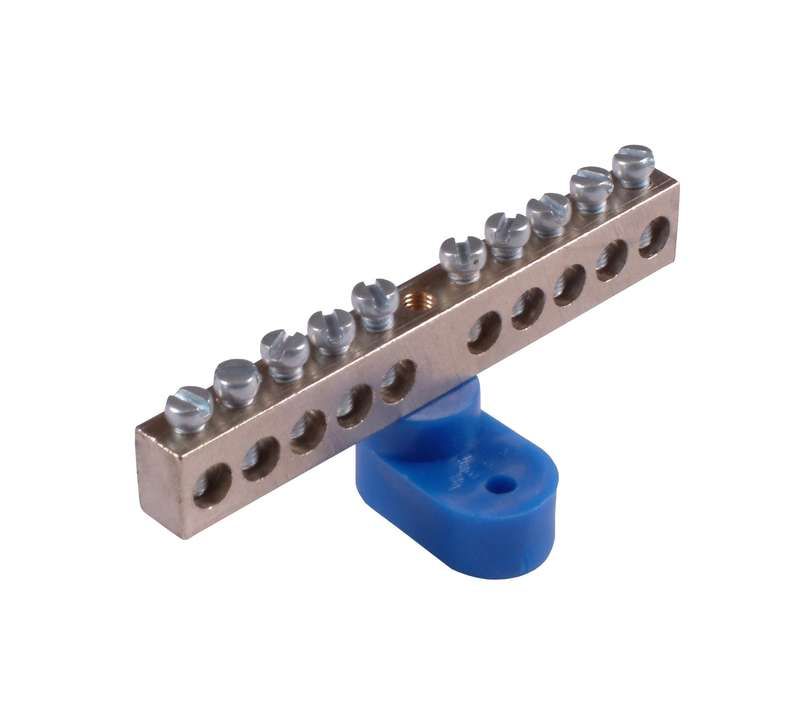

Шина на 10 присоединений 150А на 1 изоляторе стойка от HEGEL - это надёжная нулевая шина для распределения рабочего нуля в щитах. Артикул шины _n_ 150.10 позволяет легко идентифицировать продукт при закупках и замене. Присоединение проводников осуществляется через болтовые зажимы, что обеспечивает устойчивый контакт даже при высоких токах.

Назначение и область применения

Эта шина используется для соединения нескольких нулевых рабочих проводников (N) в электрическом щите. Подходит для распределительных щитов жилых, коммерческих и промышленных объектов. Устанавливается в качестве центрального узла сбора нулей перед подключением к основному вводу или автоматическим выключателям. Особенно эффективна там, где требуется много точек подключения - например, в щитах с несколькими группами освещения, розеток или оборудования.

Технические характеристики

• Максимальный ток: 150 А - способна работать длительно при нагрузке до этого значения;
• Количество присоединений: 10 - позволяет подключить до десяти одиночных проводников;
• Материал контактов: латунь с никелированным покрытием - повышает corrosion resistance и снижает переходное сопротивление;
• Изоляция: один пластиковый изолятор типа «стойка» - обеспечивает физическую изоляцию от корпуса щита;
• Установка: на стойку (не на DIN-рейку) - требует механического крепления к стенке щита;
• Рабочее напряжение: до 400 В переменного тока (по умолчанию для таких шин);
• Стандарт исполнения: соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1.

Совместимость и монтаж

Шина _n_ 150.10 не устанавливается на стандартную 35-мм DIN-рейку. Она крепится на металлическую стойку внутри щита с помощью встроенных отверстий под болты. Диаметр отверстий под крепёж - 5 мм. Для правильной установки необходимо заранее подготовить место на стойке или боковой стенке щита. Каждый зажим рассчитан на провода сечением от 1,5 до 25 мм2. Перед затяжкой болтов проверьте, чтобы провод был полностью вставлен и не имел заусенцев. Не используйте силовые инструменты - момент затяжки не более 1,8 Нм.

Безопасность и стандарты

Шина выполнена в соответствии с международными нормами безопасности для компонентов распределительных устройств. Никелированное покрытие предотвращает окисление контактов, снижает риск перегрева и увеличивает срок службы. Все материалы соответствуют RoHS. Отдельный изолятор исключает случайное замыкание на корпус щита. Работает в температурном диапазоне от -25C до +70C.

Преимущества

• Высокая надёжность контактов благодаря никелированной латуни - меньше нагрева и долгий срок службы;
• Чёткая маркировка количества присоединений - удобно планировать количество групп в щите;
• Один изолятор вместо нескольких - экономит место в щите и упрощает монтаж;
• Поддерживает широкий спектр сечений проводов - универсальна для большинства задач;
• Совместима с другими элементами HEGEL - можно собирать систему из одной серии.

Ограничения применения

• Не предназначен для защиты от утечек тока - не является УЗО или дифференциальным выключателем;
• Не работает как PE-шину - нельзя использовать для заземляющих проводников (PE), только для N;
• Требует отдельного места на стойке - не подходит для компактных щитов с ограниченным пространством;
• Не допускается использование с многожильными проводами без наконечников - возможен плохой контакт;
• Не рекомендовано применение в условиях постоянной влажности без дополнительной герметизации.

Примеры использования

• Жилой дом: подключение нулей от всех квартирных щитков в этажном распределительном щите;
• Офис: сборка нулей от группы розеток, освещения и кондиционеров;
• Производство: распределение нуля на несколько станков с частотниками;
• Общественные здания: организация нулевой шины в щите управления лифтами или вентиляцией.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное 25 мм2, минимальное 1,5 мм2;
• Для многожильных проводов всегда используйте наконечники (например, НШВИ) - это гарантирует плотный контакт;
• При установке на стойку убедитесь, что она имеет достаточную прочность - шина весит около 400 г;
• Не смешивайте эту шину с аналогами других брендов без проверки геометрии крепления - размеры отличаются;
• При обслуживании щита отключайте питание - хотя шина не под напряжением сама по себе, она связана с фазой через нагрузку.
