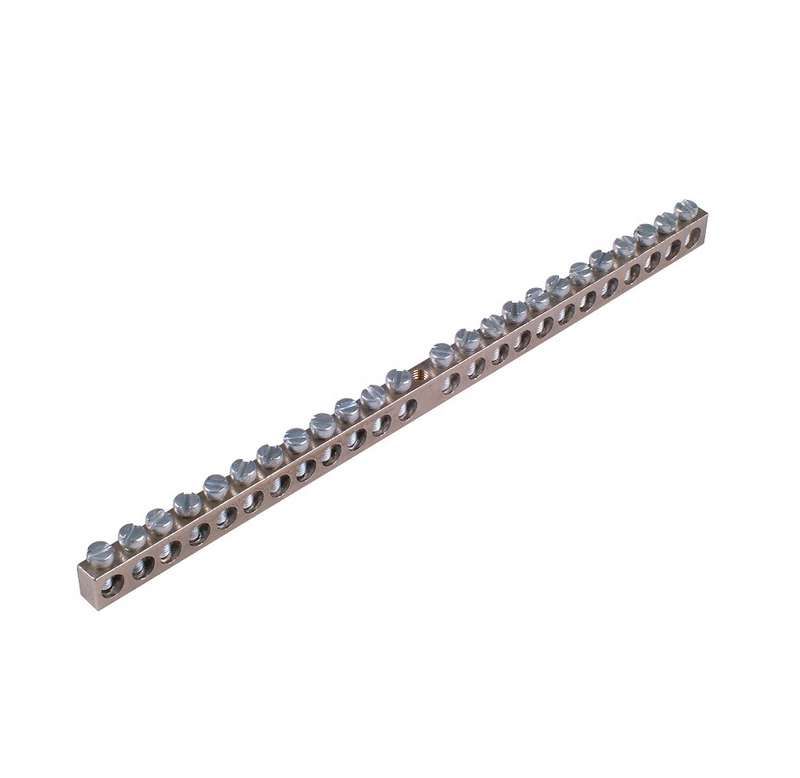

Шина _PE_ 150.24 "РЕ" на 24 присоединения 150А 1 крепежное отверстие | HEGEL

Шина заземления на 24 присоединения 150А 1 крепежное отверстие от бренда HEGEL - надёжный элемент для организации систем заземления в распределительных щитах. Артикул шины _PE_ 150.24 позволяет легко идентифицировать её в каталогах и заказах.

Назначение и область применения

Эта шина используется для соединения множества заземляющих проводников в одном месте - например, в щите освещения, силовой распределительной установке или автоматизации объекта. Она обеспечивает единый точечный контакт всех заземляющих жил с основным контуром заземления. Применяется в промышленных, коммерческих и жилищных объектах, где требуется организовать массовое заземление оборудования, корпусов, металлических конструкций.

Технические характеристики

• Количество присоединений: 24 точки
• Номинальный ток: 150 А - способна выдерживать длительную нагрузку до этого значения без перегрева
• Материал: латунь с никелированным покрытием - повышает коррозионную стойкость и улучшает электропроводность контактов
• Крепление: одно отверстие для фиксации на DIN-рейке или стенке щита
• Установка: совместима с DIN-рейкой шириной 35 мм через изолирующие крепления (в комплекте)

Совместимость и монтаж

Шина _PE_ 150.24 монтируется на стандартную 35-мм DIN-рейку с помощью входящих в комплект пластиковых изоляторов. Каждый контакт рассчитан на один заземляющий проводник - рекомендовано использовать провода сечением до 25 мм2. Перед установкой проверьте, что отверстие для крепления соответствует месту в щите. Нельзя использовать шину без изоляторов - риск замыкания на корпус щита!

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-1 для устройств низковольтного распределения. Никелированная поверхность снижает окисление контактов, предотвращая нагрев и потерю проводимости. Соответствие нормам гарантирует безопасность при работе в условиях повышенной влажности и температурных колебаний.

Преимущества

• Никелирование защищает латунь от окисления - продлевает срок службы контактов
• 24 присоединения позволяют отказаться от перемычек между несколькими шинами - экономит место в щите
• Стандартные изоляторы обеспечивают быстрый и надёжный монтаж на рейку
• Высокий номинальный ток (150 А) подходит даже для крупных объектов с высокой плотностью заземляемых цепей

Ограничения применения

• Не предназначен для работы с нулевыми рабочими проводниками (N) - только для PE (защитного заземления)
• Не допускается использование без изоляционных креплений - возможен пробой на корпус щита
• Не рассчитана на многожильные провода сечением более 25 мм2 - риск плохого контакта и перегрева
• Не применяется вне закрытых распределительных щитов - открытая установка запрещена

Примеры использования

• Заземление корпусов частотных преобразователей на производстве
• Объединение заземляющих проводов от нескольких станков в одной линии
• Распределение заземления в этажном щите многоэтажного дома
• Подключение защитных проводников от светильников, розеток и автоматических выключателей

Практические советы

• Перед монтажом проверьте, что все заземляющие провода имеют одинаковый тип изоляции и сечение - это исключает различия в сопротивлении контактов
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не деформировать латунную шину
• Если в щите мало места - используйте эту шину вместо двух-трёх меньших, так как она занимает меньше площади
• Проверяйте доступность каждого контакта после сборки - труднодоступные точки усложнят обслуживание
• Для условий с высокой влажностью дополнительно контролируйте состояние никелированного слоя - при повреждении покрытия замените шину
