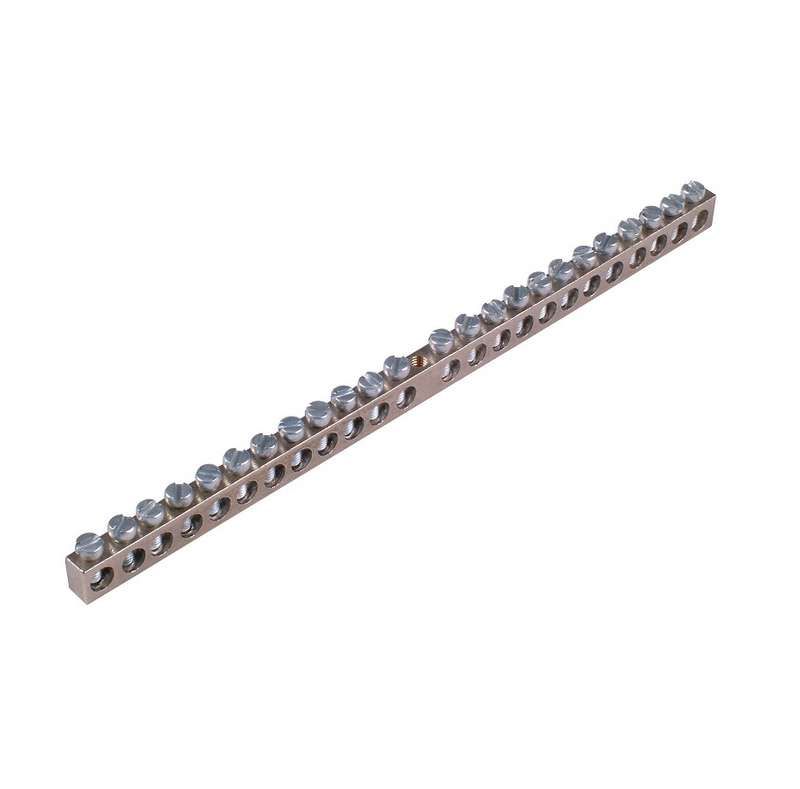

Шина _PE_ 150.24.2 "РЕ" на 24 присоединения 150А 2 крепежных отверстия | HEGEL

Шина заземления на 24 присоединения 150А 2 крепежных отверстия от бренда HEGEL - это надёжный элемент для организации системы заземления в распределительных щитах. Артикул шины - шина _pe_ 150.24.2. Подходит для присоединения множества заземляющих проводников в промышленных и коммерческих объектах.

Назначение и область применения

Эта шина используется для соединения нескольких заземляющих проводников в одной точке - она выполняет функцию центрального узла системы защиты от поражения током. Применяется в силовых щитах, распределительных пунктах, на производствах, в офисных зданиях, жилых комплексах и других объектах, где требуется массовое заземление оборудования.

Технические характеристики

• Количество присоединений: 24 точки для заземляющих проводников
• Номинальный ток: 150 А - способна выдерживать длительную нагрузку до этого значения без перегрева
• Материал: латунь с никелированным покрытием - обеспечивает хорошую проводимость и устойчивость к коррозии
• Количество крепежных отверстий: 2 - для фиксации на DIN-рейке или стене
• Установка: совместима с DIN-рейкой шириной 35 мм через комплект изоляторов

Совместимость и монтаж

Шина _pe_ 150.24.2 крепится на стандартную DIN-рейку с помощью прилагаемых пластиковых изоляторов. Также возможна настенная установка через два крепёжных отверстия. Для монтажа используйте кабельные наконечники типа “штырь” или “вилка”, соответствующие диаметру отверстий шины. Убедитесь, что момент затяжки винтов не превышает рекомендованного - переусилие может повредить резьбу или деформировать контактную поверхность.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к качеству и безопасности электроустановок. Никелированное покрытие снижает риск окисления контактов, что важно для долговременной надёжности заземления. Хотя явной сертификации по ГОСТ/IEC в данных нет, материал и конструкция соответствуют типовым решениям для промышленных систем заземления.

Преимущества

• Высокая плотность присоединений - 24 точки позволяют заменить несколько одиночных заземлителей
• Никелированная поверхность - защищает от коррозии даже во влажных средах
• Стандартная форма - легко интегрируется в любые щиты с DIN-рейкой
• Простота обслуживания - все контакты доступны для проверки и контроля

Ограничения применения

Не предназначен для работы в условиях постоянного воздействия открытого пламени, химически активных паров или агрессивных жидкостей. Не следует использовать как рабочую нулевую шину - эта модель предназначена исключительно для PE-проводников (защитного заземления). Температурный режим ограничен нормальными условиями эксплуатации: от -25C до +60C.

Примеры использования

• Заземление корпусов частотных преобразователей на производстве
• Объединение заземляющих проводов от станков, конвейеров и освещения в одном щите
• Распределение заземления в этажных щитках многоквартирного дома
• Подключение металлических трубопроводов и коробов к контуру заземления

Практические советы

• Перед монтажом проверьте соответствие сечения заземляющего провода - оптимально 16–35 мм2
• Не смешивайте эту шину с нулевой (N) шиной - они должны быть раздельными и помеченными
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние контактов раз в год
• Если нужна более мощная шина - рассмотрите модели с большим числом присоединений или повышенным током
• Артикул шина _pe_ 150.24.2 - запомните его для заказа запасных или аналогичных элементов
