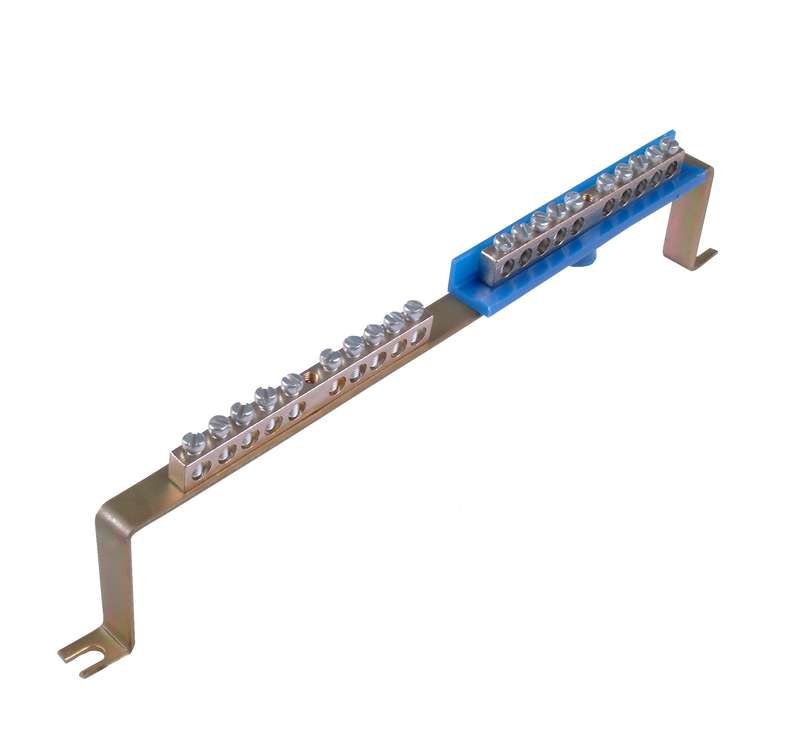

Скоба 150._N_10 х _PE_10 Шина "N"+"PЕ" на 10+10 присоединений 150А скобе | HEGEL

Шина N+PE на 10+10 присоединений 150А на скобе от HEGEL - это комбинированная шина для одновременного подключения рабочего нуля (N) и защитного заземления (PE) в распределительном щите. Устройство рассчитано на ток до 150 А и устанавливается на скобе, что обеспечивает надёжную фиксацию без необходимости монтажа на DIN-рейку.

Назначение и область применения

Шина N+PE на 10+10 присоединений 150А на скобе используется для сборки нулевых и защитных проводников в электрических щитах. Подходит для жилых, общественных и промышленных объектов, где требуется разделение цепей N и PE, но при этом нужна компактная и надёжная система соединений. Применяется в щитах автоматического ввода резерва (АВР), распределительных щитах (ЩР), системах освещения и силового оборудования.

Технические характеристики

• Количество присоединений: 10 для N (рабочий нуль), 10 для PE (защитное заземление)
• Максимальный ток: 150 А
• Материал контактов: латунь с никелированным покрытием - повышает долговечность и снижает окисление
• Тип крепления: скоба - позволяет закрепить шину напрямую на стенке щита или металлическом основании
• Изоляция: пластиковые изоляторы обеспечивают безопасную изоляцию между контактами и корпусом
• Габариты: соответствуют стандартной форме для скобочных решений, точные размеры указываются в чертежах производителя

Совместимость и монтаж

Шина N+PE на 10+10 присоединений 150А на скобе не требует установки на DIN-рейку - она крепится через металлическую скобу, которая фиксируется болтами к стенке щита. Это удобно при ограниченном пространстве или когда DIN-рейка уже занята другими устройствами. Каждый контакт предназначен для подключения одного провода сечением до 25 мм2. Перед монтажом проверьте, чтобы отверстия под болты совпадали с местами крепления в вашем щите. Не используйте шину в условиях постоянного механического воздействия или вибраций - скоба не является амортизирующим элементом.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутирующих устройств в распределительных системах. Никелированное покрытие предотвращает коррозию и обеспечивает стабильный контакт даже во влажной среде. Все материалы соответствуют нормам пожарной безопасности - не поддерживают горение и не выделяют токсичных веществ при перегреве.

Преимущества

• Объединяет два функциональных контура (N и PE) в одном устройстве - экономит место в щите
• Никелированное покрытие увеличивает срок службы и снижает риск потери контакта
• Установка на скобе исключает необходимость использования DIN-рейки - гибкий вариант монтажа
• Чёткое разделение N и PE - соблюдение требований ПУЭ к разделению нулевых проводников

Ограничения применения

• Не предназначена для работы в условиях температур ниже -25 C или выше +60 C - возможна потеря прочности изоляции
• Не рекомендуется использовать в помещениях с высокой концентрацией агрессивных паров (например, химических заводов) - даже никелирование не защищает от длительного воздействия кислот и щелочей
• Подключение более одного провода в один контакт запрещено - нарушает тепловой режим и может вызвать оплавление
• Не применяется в сетях переменного тока выше 1000 В - максимальное напряжение не указано, но конструкция рассчитана на 400–690 В

Примеры использования

• Распределительный щит многоквартирного дома - подключение нулей и заземлений от этажных щитков
• Промышленный щит управления насосной станцией - сборка N/PE после частотного преобразователя
• Щит освещения торгового центра - объединение нулевых проводов от нескольких групп светильников
• АВР-щит на объекте с резервным дизель-генератором - обеспечение правильного разделения N и PE при переключении питания

Практические советы

• Перед установкой проверьте соответствие сечения проводов - максимум 25 мм2 на каждый контакт
• Затягивайте винты моментом 1,8–2,2 Нм - недостаточно затянутые контакты нагреваются, слишком сильные - повреждают резьбу
• Если щит выполнен из неметаллического материала, обязательно предусмотрите отдельное заземление скобы к основному контуру заземления
• Для обслуживания отключайте питание и проверяйте отсутствие напряжения - шина находится под потенциалом сети
• Шина HEGEL скоба 150._n_10 х _pe_10 совместима с большинством стандартных щитов - сверьте расположение крепёжных отверстий перед заказом
