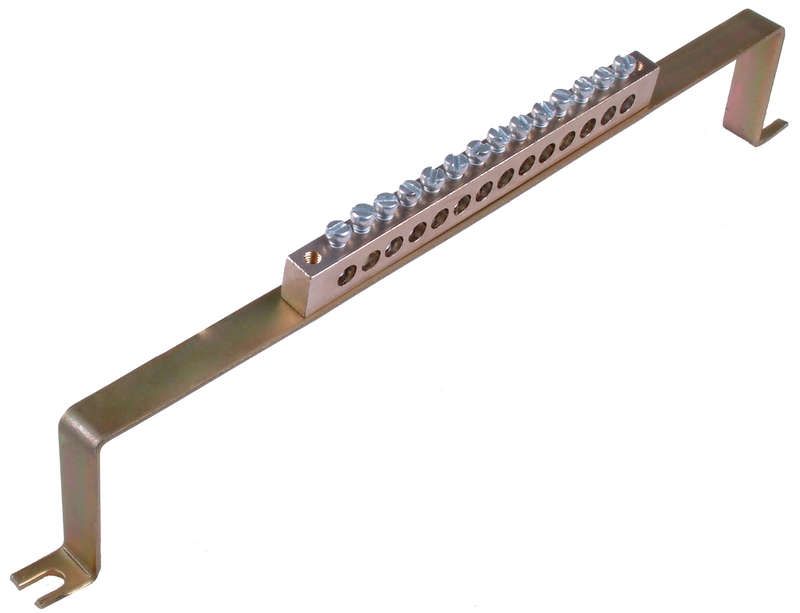

Скоба _PE_ 150.24 Шина "РЕ" на 24 присоединений 150А скобе | HEGEL

Шина заземления на 24 присоединения 150А на скобе от HEGEL - надёжный элемент для организации систем заземления в распределительных щитах. Артикул скоба _pe_ 150.24 обеспечивает безопасное соединение до 24 проводников с током до 150 А, что делает её подходящей для промышленных и коммерческих объектов.

Назначение и область применения

Эта шина используется для подключения защитных проводников PE (заземление) в электрических щитах. Она применяется там, где требуется массовое и надёжное соединение нескольких заземляющих жил - например, в распределительных пунктах, щитах управления, на производствах с большим количеством оборудования. Отличается от нулевой шины тем, что работает исключительно с защитным заземлением, а не с рабочим нулём.

Технические характеристики

• Максимальный ток: 150 А
• Количество присоединений: 24
• Материал основной части: латунь с никелированным покрытием
• Тип крепления: скоба (монтаж на стену или поверхность)
• Поддерживаемый стандарт: соответствует требованиям ГОСТ Р 50030.2 и IEC 60947

Совместимость и монтаж

Шина заземления на 24 присоединения 150А на скобе устанавливается механически - фиксируется через скобу на плоской поверхности (например, на металлическом корпусе щита или стене). Не требует DIN-рейки. Подходит для проводников сечением до 25 мм2. Каждое гнездо имеет болтовой зажим с метчиком M8. Перед монтажом проверьте, чтобы поверхность была чистой и не имела изолирующего слоя (краски, оксидов).

Безопасность и стандарты

Изделие изготовлено из латуни с никелированным покрытием - это повышает коррозионную стойкость и снижает переходное сопротивление контакта. Никелирование также предотвращает окисление, особенно в условиях повышенной влажности. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Высокая плотность присоединений - 24 точки на одной шине, экономит место в щите
• Никелированная поверхность обеспечивает долгий срок службы даже в агрессивной среде
• Удобная форма скобы позволяет закрепить шину вне зависимости от наличия DIN-рейки
• Стандартный шаг между контактами упрощает организацию проводки

Ограничения применения

• Не предназначен для подключения рабочего нуля N - только для защитного заземления PE
• Не рассчитана на частые демонтажи - болтовые соединения не рекомендуются для многократного переподключения
• Не следует использовать в помещениях с постоянным воздействием открытого огня или высокими температурами (>85 C)
• Не совместима с автоматическими выключателями типа “DIN” - требует внешнего крепления

Примеры использования

• Заземление всех корпусов станков на сборочном участке
• Объединение заземляющих проводников от группы светильников в административном здании
• Центральная точка заземления в распределительном щите торгового центра
• Подключение заземления к силовым шкафам с ЧРП и частотными преобразователями

Практические советы

• Перед установкой протестируйте целостность заземляющей цепи мегаомметром - сопротивление должно быть менее 0,1 Ом
• Используйте медные провода с изоляцией, соответствующей токовой нагрузке; не допускайте перегрузки по площади сечения
• При затяжке болтов соблюдайте момент 1–1,5 Нм - переусиливать нельзя, можно повредить резьбу
• Если шина устанавливается рядом с другими элементами, оставьте минимум 20 мм свободного пространства для доступа к болтам
• Артикул скоба _pe_ 150.24 от HEGEL - оптимальный выбор, когда нужна прочная, компактная и долговечная шина без необходимости монтажа на рейку
