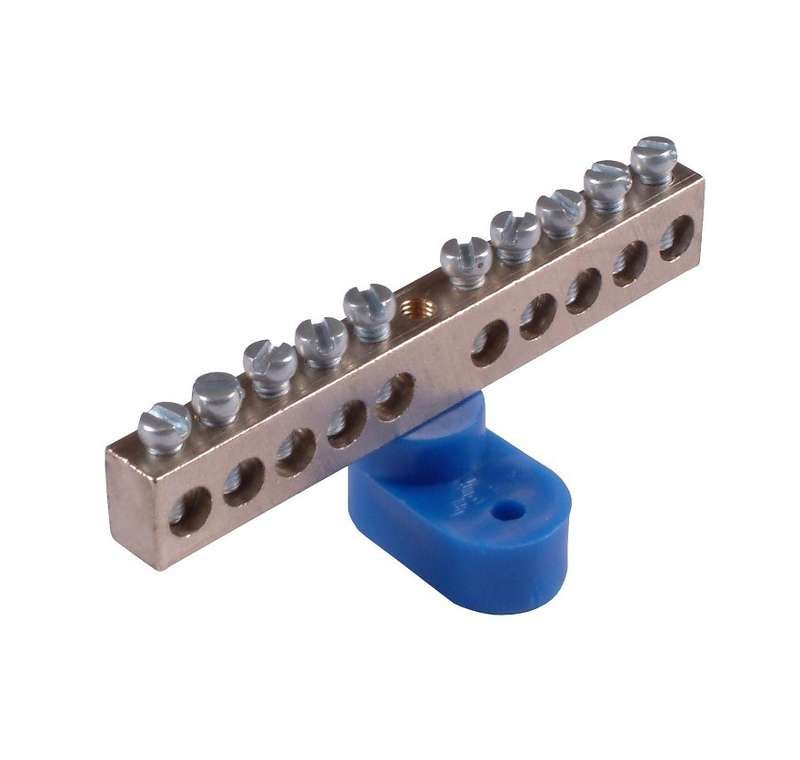

Шина _N_ 150.08 "N" на 8 присоединений 150А 1 изоляторе стойка | HEGEL

Шина на 8 присоединений 150А на 1 изоляторе стойка от HEGEL - это надёжная нулевая шина для распределения рабочего нуля в щитах. Артикул шины _n_ 150.08 позволяет легко идентифицировать продукт при закупках и замене. Присоединение проводников осуществляется через болтовые зажимы, что обеспечивает устойчивый контакт даже при высоких токах.

Назначение и область применения

Эта шина используется для соединения нескольких нулевых рабочих проводников (N) в электрическом щите. Подходит для распределительных щитов жилых, коммерческих и промышленных объектов. Устанавливается в качестве центрального узла сбора нулевых проводов перед подключением к основной нулевой шине или заземлению. Часто применяется в системах TN-S и TN-C-S.

Технические характеристики

• Максимальный ток: 150 А
• Количество присоединений: 8 точек
• Материал контактов: латунь с никелированным покрытием
• Изолятор: одиночный, тип «стойка»
• Установка: на вертикальную стойку (не на DIN-рейку)
• Рабочее напряжение: до 400 В переменного тока

Совместимость и монтаж

Шина _n_ 150.08 крепится на специальную металлическую стойку, которая фиксируется внутри щита. Не совместима с DIN-рейками - для монтажа на рейку нужна другая модификация. Каждый зажим рассчитан на один проводник сечением до 25 мм2. Перед затяжкой болтов проверьте, чтобы провода были зачищены и не имели повреждений жил. Затяжка должна выполняться усилием, соответствующим нормам ГОСТ 30297 - перетягивать нельзя, это повредит резьбу и снижает надёжность контакта.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к качеству и безопасности электроустановок. Никелированное покрытие предотвращает окисление латуни, продлевает срок службы и снижает переходное сопротивление. Соответствует принципам безопасного исполнения, предусмотренным для внутренних распределительных устройств.

Преимущества

• Никелированное покрытие - улучшает долговечность и снижает риск коррозии в условиях повышенной влажности
• Высокий токовый рейтинг (150 А) - подходит для мощных нагрузок и многоквартирных домов
• Чёткая разметка присоединений - удобство при монтаже и последующем обслуживании
• Стандартная форма и размер - совместима с большинством промышленных щитов

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует наличия стойки
• Не рекомендуется использовать для защиты от перегрузок или коротких замыканий - это только шина соединения
• Запрещено применять в средах с агрессивными химическими веществами - никель не выдерживает воздействия кислот и солей
• Не подходит для присоединения многожильных проводов без наконечников - возможен плохой контакт

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоквартирного дома
• Объединение нулей от группы освещения и розеток в офисном щите
• Сборка нулевого потенциала в щитах управления насосами, вентиляцией, конвейерами

Практические советы

• Перед установкой убедитесь, что стойка имеет достаточную прочность и правильно закреплена - шина весит больше обычной DIN-шейны
• Используйте наконечники типа «папа» для многожильных проводов - так контакт будет более надёжным
• Проверяйте момент затяжки болтов: слишком слабо - контакт нагревается; слишком сильно - резьба деформируется
• При замене старой шины - отключите питание, проверьте отсутствие напряжения и пометьте все провода перед демонтажем
• Для больших проектов с большим количеством нулей - используйте несколько шин _n_ 150.08 параллельно, соединённых перемычками
