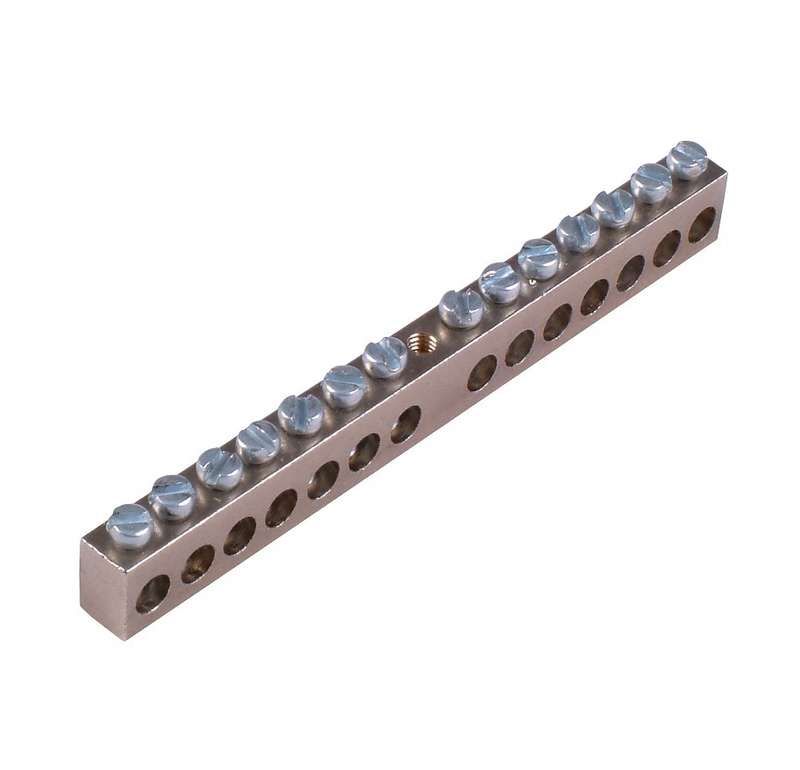

Шина _PE_ 150.20.2 "РЕ" на 20 присоединений 150А 2 крепежных отверстия | HEGEL

Шина заземляющая на 20 присоединений 150А 2 крепежных отверстия от бренда HEGEL - это надёжный элемент для организации системы заземления в распределительных щитах. Артикул шины - шина _pe_ 150.20.2. Подходит для присоединения множества заземляющих проводников, обеспечивает долговечную и безопасную работу в условиях повышенной нагрузки.

Назначение и область применения

Эта шина используется для соединения нескольких заземляющих проводников в одном месте - например, в главном заземляющем узле или распределительном щите. Она позволяет собрать все заземляющие жилы (PE) от оборудования, корпусов, металлических конструкций и других устройств в единый контур. Применяется в промышленных, коммерческих и жилищных объектах, где требуется массовое заземление: на заводах, в офисах, ЖКХ, трансформаторных подстанциях.

Технические характеристики

• Максимальный ток: 150 А - способна выдерживать длительную нагрузку без перегрева;
• Количество присоединений: 20 точек - позволяет подключить до двадцати заземляющих проводов;
• Материал: латунь с никелированным покрытием - повышает коррозионную стойкость и снижает сопротивление контакта;
• Крепление: два отверстия для фиксации - обеспечивают устойчивую установку на DIN-рейку или стенку;
• Установка: совместима с DIN-рейкой шириной 35 мм через комплект изоляторов (входят в состав);
• Рабочий температурный режим: от -40C до +85C - подходит для помещений с любым микроклиматом.

Совместимость и монтаж

Шина заземляющая на 20 присоединений 150А 2 крепежных отверстия легко монтируется на стандартную DIN-рейку благодаря встроенным пластиковым изоляторам. Крепёжные отверстия позволяют дополнительно зафиксировать её болтами к панели или стенке щита - это рекомендуется при высокой механической нагрузке или вибрации. Для подключения используйте наконечники типа НШВИ или НШВ, соответствующие сечению провода (до 25 мм2). Убедитесь, что момент затяжки винтов не превышает 0,8–1,0 Нм - переусердствовать нельзя, чтобы не повредить резьбу в латуни.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-1. Никелированная поверхность предотвращает окисление и сохраняет низкое переходное сопротивление даже при длительной эксплуатации. Соответствие нормам гарантирует безопасность при работе с токами утечки и аварийными ситуациями.

Преимущества

• Никелирование латуни - продлевает срок службы и улучшает контакт, особенно во влажной среде;
• Чёткая разметка присоединений - ускоряет монтаж и минимизирует ошибки;
• Стандартные изоляторы - исключают необходимость докупать дополнительные крепления;
• Высокая плотность присоединений - экономит место в щите вместо использования нескольких одиночных шин.

Ограничения применения

Не применяйте эту шину для подключения нулевых рабочих проводников (N) - она предназначена исключительно для PE-проводников (защитного заземления). Также не допускается использование в качестве основной нулевой шины в системах TN-C, так как это нарушает принцип разделения PEN-проводника. Не монтировать вне закрытых щитов - открытое расположение увеличивает риск поражения током и механического повреждения.

Примеры использования

• Подключение заземляющих проводов от всех автоматических выключателей в этажном щите;
• Объединение заземляющих выводов от насосов, вентиляторов и станков на производстве;
• Формирование центрального заземляющего узла в распределительной камере многоквартирного дома;
• Заземление металлических коробов, трубопроводов и кожухов электрооборудования.

Практические советы

• Перед монтажом проверьте, что сечение заземляющих проводов не превышает 25 мм2 - иначе они не войдут в клеммы;
• Используйте одинаковые типы наконечников для всех подключений - это уменьшает разницу в сопротивлении;
• После сборки протестируйте целостность цепи заземления мультиметром - сопротивление между шиной и заземляющим контуром должно быть менее 0,1 Ом;
• При замене старой шины - обязательно отключите питание и убедитесь, что все провода освобождены от напряжения;
• Артикул шина _pe_ 150.20.2 от HEGEL - оптимальный выбор, когда нужна надёжность и соответствие стандартам без переплаты за “бренд”.
