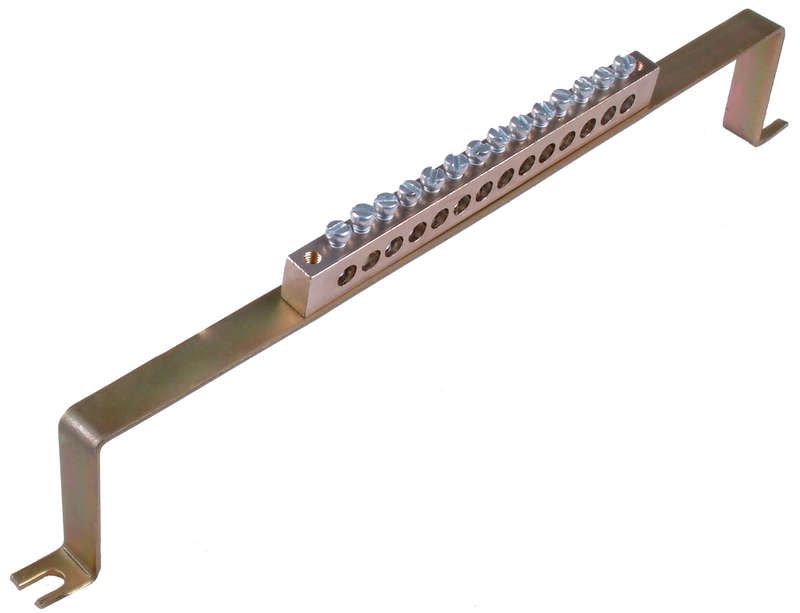

Скоба _PE_ 63.20 Шина "РЕ" на 20 присоединений 63А скобе | HEGEL

Шина заземления на 20 присоединений 63А на скобе от бренда HEGEL - это надёжный элемент для организации систем заземления в распределительных щитах. Артикул скоба _pe_ 63.20 позволяет легко идентифицировать продукт при закупке и монтаже.

Назначение и область применения

Эта шина используется для соединения нескольких заземляющих проводников в одном месте - например, вводного PE-проводника с заземляющими жилами оборудования, корпусов, металлических трубопроводов и других токопроводящих частей. Применяется в электрощитах жилых, коммерческих и промышленных объектов. Подходит для систем TN-S и TN-C-S, где требуется выделенная шина заземления (PE).

Технические характеристики

• Количество присоединений: 20 точек
• Номинальный ток: 63 А
• Материал основной части: латунь с никелированным покрытием
• Тип крепления: на скобе (не на DIN-рейке)
• Рабочее напряжение: до 400 В переменного тока
• Изоляция: не предусмотрена - шина является токоведущей частью системы заземления

Совместимость и монтаж

Шина крепится на специальной металлической скобе, которая фиксируется болтами к стенке щита или к металлической раме. Установка требует доступа к задней или боковой поверхности щита. Отличается от моделей на DIN-рейке тем, что не устанавливается на стандартную 35-мм рейку - её нельзя заменить на обычную шину типа “DIN” без переделки щита.

Зажимы рассчитаны на провода сечением до 16 мм2. Для более толстых проводов потребуется использование переходных наконечников. Все контакты выполнены из латуни с никелем - обеспечивают хорошую проводимость и устойчивость к окислению.

Преимущества

• Никелированная поверхность снижает риск коррозии даже во влажных средах
• Высокая механическая прочность латуни обеспечивает долгий срок службы
• 20 присоединений позволяют собирать сложные системы заземления без дополнительных ответвлений
• Удобная форма скобы даёт гибкость при расположении в щите - можно повернуть шину нужным образом

Ограничения применения

• Не предназначен для работы с токами выше 63 А - превышение может вызвать перегрев и повреждение контактных площадок
• Не подходит для установки на DIN-рейку - требует наличия места для крепления скобы
• Не применяется как рабочая нулевая шина (N); это исключительно PE-шина для заземления
• Не имеет встроенной изоляции - при монтаже важно исключить случайное касание с фазными или N-проводниками

Примеры использования

• Подключение заземляющих проводов от автоматических выключателей в этажном щите многоквартирного дома
• Объединение заземляющих проводников от станков, конвейеров и кожухов на производстве
• Формирование центрального узла заземления в распределительном пункте (РП) или главном распределительном щите (ГРЩ)

Практические советы

• Перед монтажом проверьте, чтобы скоба плотно прилегала к поверхности щита - плохой контакт увеличивает переходное сопротивление
• Используйте наконечники НШВИ или НШВ для многожильных проводов - так повысится надёжность соединения
• Не затягивайте винты слишком сильно - латунь мягкий металл, есть риск срезать резьбу
• При использовании в агрессивной среде (цеха, подвалы) регулярно осматривайте контакты на наличие окислов - при необходимости протирайте спиртом
• Артикул скоба _pe_ 63.20 совпадает с другими изделиями HEGEL - сверьте его с каталогом при заказе, чтобы не перепутать с аналогичной шиной на DIN-рейке
