Шкала Ш72 100/5А-1,5 (для А72 Х/5А) | SQ1102-2054 TDM

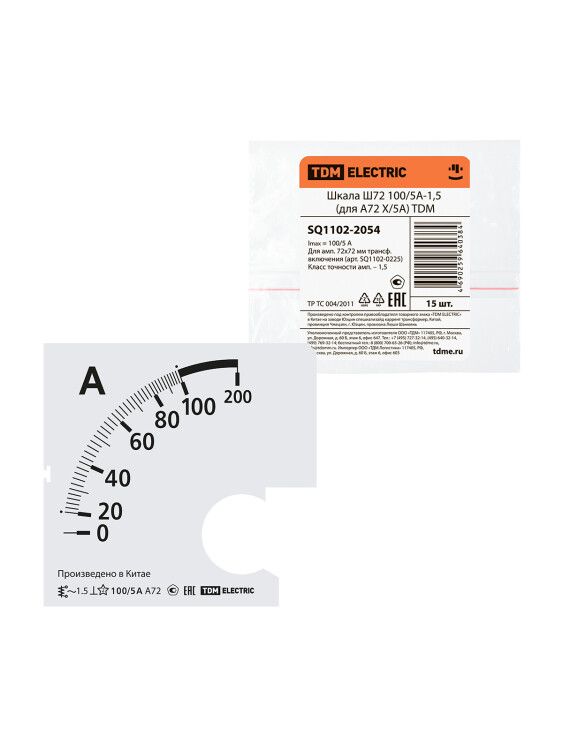

Шкала Ш72 100/5А-1,5 (для А72 Х/5А) от TDM ELECTRIC - это измерительная шкала, предназначенная для установки на аналоговые амперметры серий А72 и В72. Она позволяет точно отображать значения тока до 100 А при использовании трансформаторов тока 100/5 А.

Назначение и область применения

Шкала Ш72 100/5А-1,5 (для А72 Х/5А) используется для визуального контроля силы тока в цепях переменного тока. Устанавливается на приборы типа А72, В72, А96, В96, где требуется точный отсчёт значений при работе с трансформаторами тока 100/5 А. Применяется в низковольтных распределительных щитах на объектах жилищного, коммунального и промышленного назначения - например, в щитах управления насосными станциями, конвейерами, системами освещения.

Технические характеристики

• Номинальное конечное значение шкалы: 100 А - соответствует максимальному току, который можно измерить при использовании трансформатора 100/5 А;
• Начальное значение шкалы: 0 А - шкала начинается с нулевой отметки;
• Размеры шкалы: 72 × 72 мм - совпадает с габаритами корпусов приборов А72 и В72;
• Угол отклонения стрелки: 90° - обеспечивает равномерную градуировку и удобство считывания;
• Шкала превышения тока: да - имеет дополнительную шкалу для отслеживания перегрузок выше номинала;
• Единица измерения: ампер (А) - предназначена исключительно для измерения тока, не для напряжения.

Совместимость и монтаж

Шкала Ш72 100/5А-1,5 (для А72 Х/5А) устанавливается вместо родной шкалы на аналоговые амперметры следующих моделей: А72, В72, А96, В96. Для замены необходимо снять переднюю крышку прибора, удалить старую шкалу и зафиксировать новую с помощью фиксирующих элементов, предусмотренных конструкцией. Обязательно проверьте соответствие посадочного места - диаметр оси стрелки и расположение креплений должны совпадать. Не используйте шкалу на приборах других типов - несовместимые механизмы могут повредить механизм или дать неверные показания.

Преимущества

• Идеально подходит для работы с трансформаторами тока 100/5 А - позволяет использовать стандартные измерительные преобразователи без доработки схемы;
• Чёткая градуировка с учётом превышения тока - снижает риск ошибок при перегрузках;
• Стандартные размеры 72×72 мм - легко заменяется на существующих приборах без изменения корпуса;
• Произведена TDM ELECTRIC - известным производителем электроизмерительных компонентов с проверенной надёжностью.

Ограничения применения

• Не применяется для постоянного тока - шкала рассчитана только на переменный ток;
• Не является самостоятельным измерительным прибором - требует наличия механического амперметра с подходящим движком;
• Не подходит для приборов с углом отклонения более 90° - возможны искажения показаний;
• Запрещено использование в условиях повышенной вибрации без дополнительной фиксации - может возникнуть люфт стрелки.

Примеры использования

• Щит управления насосной станцией - контроль нагрузки на двигатель через трансформатор 100/5 А;
• Распределительный щит производственного цеха - наблюдение за током в групповой линии питания конвейера;
• Энергообъект с автоматическим учетом - замена шкалы на старом амперметре А72 после выхода из строя оригинальной.

Практические советы

• Перед установкой убедитесь, что трансформатор тока действительно выдаёт 5 А при 100 А первичного тока - иначе показания будут некорректны;
• Проверьте целостность стрелки и её свободное перемещение - даже малый трение может вызвать погрешность;
• При замене шкалы на приборе А72 Х/5А - не забудьте снять питание и отключить цепь тока, чтобы избежать поражения;
• Если шкала используется в условиях высокой запылённости - периодически протирайте поверхность, чтобы сохранить читаемость;
• Артикул sq1102-2054 - храните этот номер при заказе запасных частей, так как другие шкалы Ш72 могут иметь другую градуировку.
