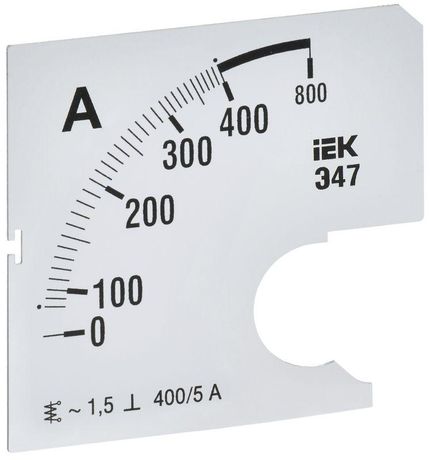

Шкала сменная для амперметра Э47 400/5А класс точности 1,5 72х72мм - IPA10D-SC-0400 IEK

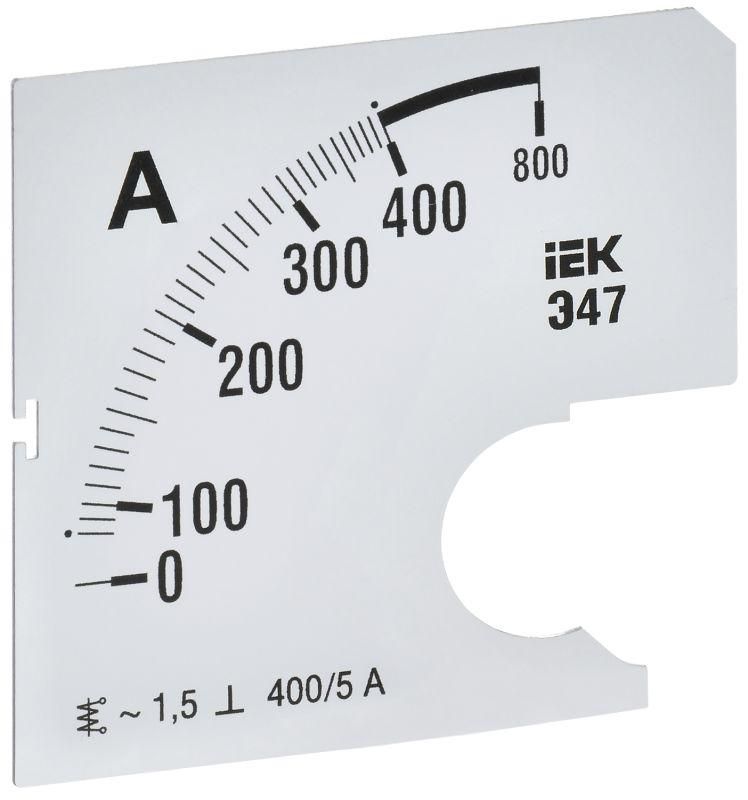

Шкала сменная для амперметра Э47 400/5А класс точности 1,5 72х72мм отклонение стрелки 90° - это заменяемый элемент измерительной системы, предназначенный для установки на амперметр Э47 с номинальным током 400 А. Применяется в паре с амперметром IEK арт. IPA10-5-0000-A и обеспечивает точную визуализацию значений тока в пределах 0–400 А.

Назначение и область применения

Шкала сменная для амперметра Э47 400/5А используется для замены повреждённой, устаревшей или несоответствующей шкалы на уже установленном амперметре Э47. Она позволяет перенастроить прибор на другой диапазон измерений без замены всего устройства. Подходит для промышленного оборудования: распределительных щитов, панелей управления, систем автоматизации, где требуется контроль тока до 400 А.

Технические характеристики

• Номинальный ток: 400 А - максимальное значение, которое можно измерить при использовании с трансформатором тока 400/5 А;
• Класс точности: 1,5 - допустимая погрешность измерения +-1,5% от верхнего предела шкалы;
• Угол отклонения стрелки: 90° - стандартный угол движения указателя, обеспечивающий равномерную градуировку;
• Габариты: 72×72 мм - соответствует формату корпуса амперметра Э47, совместим со всеми моделями этого типа;
• Способ монтажа: встраиваемый - фиксируется внутри корпуса прибора, не требует внешних креплений.

Совместимость и монтаж

Шкала сменная для амперметра Э47 400/5А совместима исключительно с амперметрами Э47 класса точности 1,5, имеющими габариты 72×72 мм и механизм с углом отклонения 90°. Устанавливается только на оригинальный прибор IEK арт. IPA10-5-0000-A или аналогичные модели с тем же типом механизма. Для замены необходимо:

• Отключить питание и снять крышку амперметра;
• Аккуратно удалить старую шкалу, не повредив ось стрелки;
• Установить новую шкалу, выровняв её по центру и зафиксировав крепления;
• Проверить свободное движение стрелки и соответствие нулевой отметки.

Безопасность и стандарты

Шкала сменная для амперметра Э47 400/5А не имеет собственных сертификатов безопасности - она является комплектующим элементом, который должен применяться только с одобренными приборами, прошедшими испытания по ГОСТ 8.257 и IEC 60051. Нельзя использовать шкалу с другими типами амперметров - это нарушает метрологическую целостность и безопасность измерений.

Преимущества

• Замена шкалы экономически выгоднее, чем замена всего амперметра;
• Обеспечивает сохранение заводской точности прибора при правильной установке;
• Стандартный размер 72×72 мм позволяет легко найти замену в наличии;
• Поддерживает работу существующих систем без переделки проводки или панели.

Ограничения применения

• Не применяется самостоятельно - требует наличия рабочего механизма амперметра Э47;
• Не подходит для постоянных нагрузок выше 400 А - возможна перегрузка и деформация шкалы;
• Не рекомендовано использование в условиях повышенной вибрации без дополнительной фиксации механизма;
• Не совместима с амперметрами других брендов, даже при одинаковых габаритах - отличаются внутренние калибровки.

Примеры использования

• Замена шкалы на 100/5 А на 400/5 А после модернизации силовой цепи на заводе;
• Ремонт повреждённой шкалы в распределительном щите на объекте ЖКХ;
• Перестройка измерительной панели в цехе при смене трансформаторов тока.

Практические советы

• Перед установкой проверьте, что трансформатор тока соответствует новой шкале - 400/5 А, иначе показания будут некорректны;
• При монтаже не трогайте стрелку руками - используйте пластиковую пинцет или специальный инструмент;
• Убедитесь, что шкала плотно прилегает к основанию - зазоры вызывают искажение показаний;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную поверхность;
• Артикул ipa10d-sc-0400 - это единственная подходящая шкала для IEK арт. IPA10-5-0000-A; другие номера не гарантируют совместимость.
