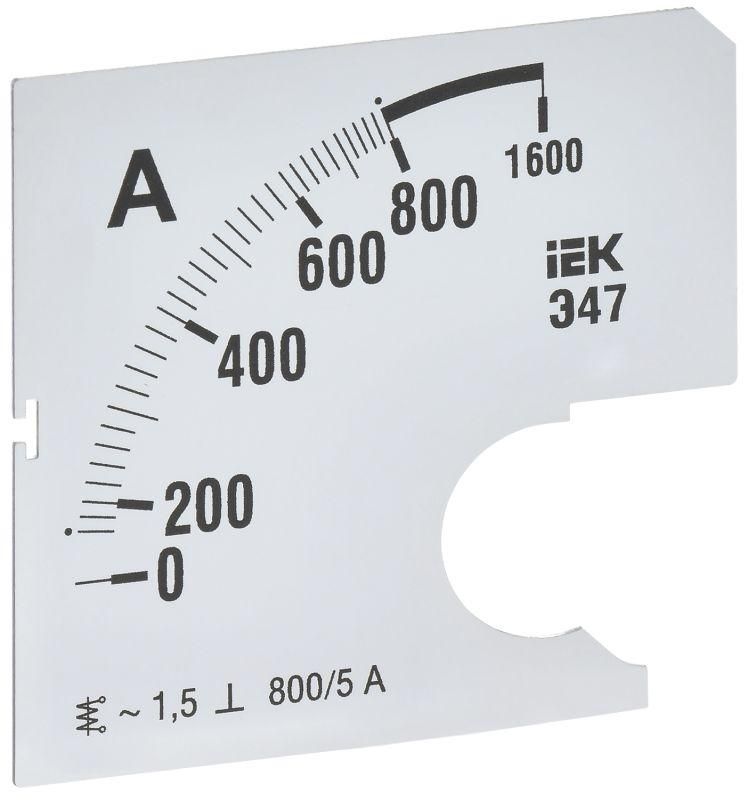

Шкала сменная для амперметра Э47 800/5А класс точности 1,5 72х72мм - IPA10D-SC-0800 IEK

Шкала сменная для амперметра Э47 800/5А класс точности 1,5 72х72мм - заменяемый элемент для измерительного прибора, позволяющий изменить предел измерения тока без замены всего амперметра. Подходит для установки на амперметр Э47 от IEK с артикулом IPA10-5-0000-A.

Назначение и область применения

Шкала сменная для амперметра Э47 800/5А предназначена для замены оригинальной шкалы на амперметре Э47, когда требуется измерять ток до 800 А вместо других значений. Применяется в системах управления и контроля, где используются внешние трансформаторы тока 800/5 А. Устройство подходит для промышленных щитов, распределительных устройств, станков, конвейеров и другого оборудования с высокими токовыми нагрузками.

Технические характеристики

• Номинальный диапазон шкалы: 0–800 А
• Габаритные размеры: 72×72 мм - соответствует стандартному формату приборов Э47
• Угол отклонения стрелки: максимум 90° - обеспечивает равномерную градуировку по всей шкале
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47

Совместимость и монтаж

Шкала сменная для амперметра Э47 800/5А совместима исключительно с амперметрами Э47 класса точности 1,5 от IEK, имеющими артикул IPA10-5-0000-A. Монтаж выполняется после демонтажа старой шкалы: необходимо открыть переднюю крышку прибора, аккуратно снять повреждённую или неподходящую шкалу и установить новую, совместив центральное отверстие с осью стрелки. После установки проверьте свободное движение стрелки без заеданий.

Безопасность и стандарты

Шкала не имеет собственной защиты и не является самостоятельным электроизмерительным прибором. Её применение возможно только в составе сертифицированного амперметра Э47, который соответствует требованиям ГОСТ Р 8.585 и международным нормам для аналоговых приборов. Нельзя использовать шкалу вне корпуса прибора или с другими моделями амперметров.

Преимущества

• Замена шкалы экономичнее полной замены амперметра - снижает затраты на обслуживание
• Не требует перепрошивки или калибровки - работает сразу после установки
• Стандартный размер 72×72 мм позволяет легко заменить в уже установленном щите
• Чёткая градуировка с учётом коэффициента трансформатора 800/5 А - минимизирует ошибки считывания

Ограничения применения

• Подходит только для амперметров Э47 с классом точности 1,5 - несовместима с другими классами или модификациями
• Не применяется без внешнего трансформатора тока 800/5 А; напрямую подключать к цепям выше 5 А нельзя
• Не рассчитана на работу в условиях повышенной вибрации без фиксации корпуса - возможны смещения стрелки
• Не предназначена для использования во взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Замена шкалы на амперметре в щите управления насосной станцией при смене трансформатора тока с 400/5 А на 800/5 А
• Обновление показаний в распределительном пункте после увеличения мощности потребителей
• Ремонт повреждённой шкалы на старом амперметре Э47 без замены всего прибора

Практические советы

• Перед установкой убедитесь, что трансформатор тока в цепи действительно имеет коэффициент 800/5 А - иначе показания будут некорректными
• Проверяйте посадочный диаметр центрального отверстия шкалы - он должен точно совпадать с осью механизма амперметра Э47
• При работе с несколькими приборами одного типа храните запасные шкалы в сухом месте - бумага и краска чувствительны к влаге
• Не используйте шкалу с амперметрами других брендов - даже при одинаковых размерах механика и калибровка могут отличаться
• После установки протестируйте прибор на известном токе - например, через тестовый источник или эталонный прибор
