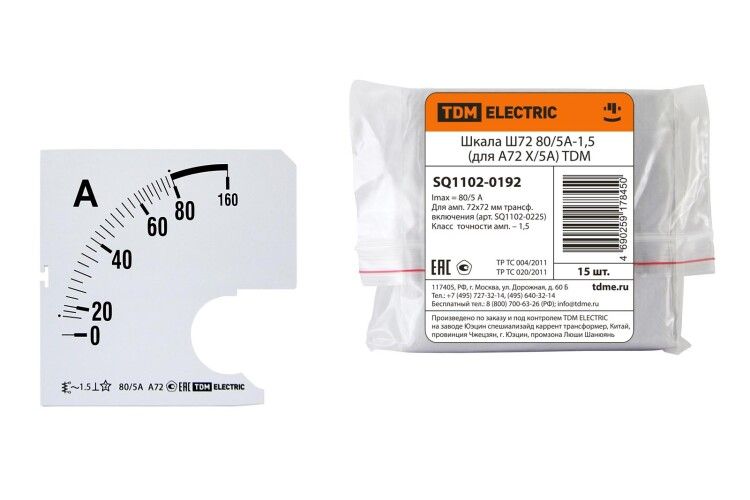

Шкала Ш72 80/5А-1,5 (для А72 Х/5А) | SQ1102-0192 TDM

Измерительная шкала Ш72 80/5А-1,5 от TDM ELECTRIC - элемент для встраивания в амперметры класса А72, предназначенный для точного отображения тока до 80 А при входном сигнале 5 А. Применяется в распределительных щитах на объектах жилищного, коммунального и промышленного назначения.

Назначение и область применения

Шкала измерительная Ш72 80/5А-1,5 используется исключительно как замена или дополняющий элемент в аналоговых амперметрах серии А72 с коэффициентом трансформации 5 А. Она не является самостоятельным прибором - её устанавливают внутрь корпуса измерительного механизма, чтобы изменить предел измерения. Подходит для работы в низковольтных распределительных устройствах: щитах управления, силовых панелях, системах автоматизации на заводах, в ЖКХ и офисных зданиях.

Технические характеристики

• Номинальное конечное значение шкалы: 80 А (соответствует входному току 5 А через токоограничивающий трансформатор)
• Начальное значение шкалы: 0 А
• Размеры шкалы: 72 × 72 мм - совместима со стандартными гнездами амперметров А72
• Угол отклонения стрелки: до 90° - обеспечивает равномерную шкалу и хорошую читаемость
• Шкала превышения тока: да - имеет дополнительную отметку выше 80 А для контроля перегрузок
• Материал корпуса: негорючий самозатухающий пластик - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Шкала Ш72 80/5А-1,5 совместима только с измерительными головками амперметров серии А72 Х/5А. Установка выполняется внутри корпуса прибора - требуется демонтаж лицевой панели. Монтаж встраиваемый: шкала фиксируется на оси стрелочного механизма и закрывается защитным стеклом. Не применяется в автономных цепях - требует внешнего трансформатора тока 5 А. Перед установкой проверьте соответствие типоразмера и положения крепления на валу механизма.

Безопасность и стандарты

Измерительная шкала Ш72 80/5А-1,5 внесена в Государственный реестр средств измерений РФ (свидетельство типа CN.C.34.004.A). Соответствует нормам ГОСТ Р 8.585 и требованиям к первичным приборам в электроустановках напряжением до 1000 В. Материал корпуса соответствует классу горючести V-0 по UL 94.

Преимущества

• Стандартный формат 72×72 мм - легко заменяет оригинальные шкалы без переделки панели
• Наличие шкалы превышения тока позволяет оперативно выявлять перегрузки даже вне основного диапазона
• Готовая к использованию шкала с правильной градуировкой - не требует ручной печати или калибровки
• Негорючий материал снижает риск возгорания при КЗ или перегреве

Ограничения применения

• Не работает без внешнего трансформатора тока 5 А - нельзя использовать напрямую в цепи с током более 5 А
• Подходит только для механических амперметров А72; несовместима с цифровыми приборами
• Не рассчитана на работу при температуре ниже –10 C и выше +50 C - возможны искажения показаний
• Не предназначен для постоянной нагрузки выше 80 А - длительные перегрузки повредят механизм

Примеры использования

• Замена старой шкалы в щите управления насосной станции с трансформатором тока 100/5 А
• Обновление прибора в распределительном пункте производственного цеха с током до 80 А
• Модернизация пульта управления в ЖКХ после замены трансформатора тока на 80/5 А

Практические советы

• Перед установкой убедитесь, что трансформатор тока в цепи действительно имеет коэффициент 80/5 А - иначе показания будут неверными
• При замене шкалы не трогайте чувствительный механизм - он уже откалиброван заводом
• Проверяйте плотность прилегания стрелки к новой шкале: она должна свободно двигаться, не задевая за деления
• Для долговечности избегайте попадания влаги и пыли в корпус - используйте герметичные щиты IP54 и выше
• Артикул sq1102-0192 - запасной вариант для ремонта. Храните несколько шкал в наличии, так как они не всегда есть в продаже
