Шкала сменная для A721 25/5А-1,5 PROxima | s-a721-25 EKF

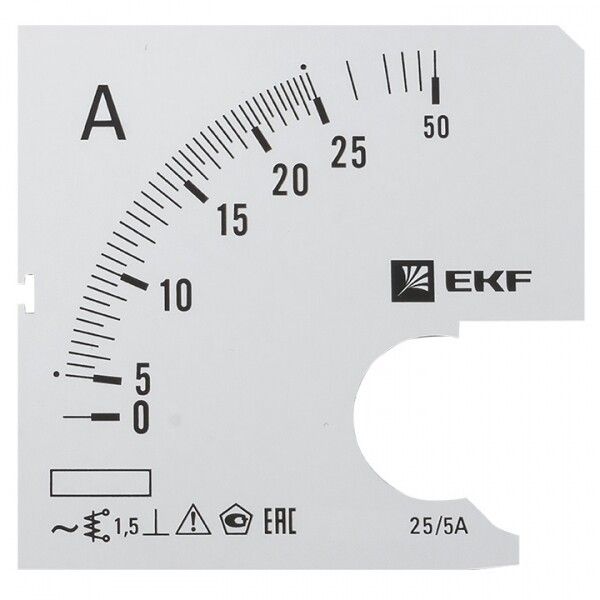

Шкала сменная для A721 25/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-721, предназначенный для точного отображения значений тока в пределах 0–25 А. Эта шкала совместима с сериями PROxima и используется в промышленных и бытовых электрощитах.

Назначение и область применения

Шкала сменная для A721 25/5А-1,5 служит для замены оригинальной шкалы аналогового амперметра AMA-721 при изменении диапазона измерений или необходимости переобозначения показаний. Применяется в электрощитах промышленных объектов, жилых домах, офисах и других закрытых помещениях, где требуется визуальный контроль тока в цепях переменного тока. Устанавливается исключительно в устройствах серии A721 с типом монтажа “в корпус”.

Технические характеристики

• Номинальный диапазон измерений: 0–25 А
• Тип прибора: аналоговый амперметр (для переменного тока)
• Класс точности: 1,5 % - допустимая погрешность +-1,5 % от верхнего предела измерения
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимального значения
• Наличие шкалы превышения тока: да - отметки выше 25 А для определения перегрузок
• Наличие шкалы сверхтока: да - дополнительная шкала для фиксации кратковременных скачков тока
• Габаритные размеры: 72×72×0 мм - соответствует стандартному формату панельных приборов A721
• Способ монтажа: установка в корпус - требует демонтажа лицевой панели амперметра

Совместимость и монтаж

Шкала сменная для A721 25/5А-1,5 совместима только с амперметрами модели AMA-721 и другими приборами, использующими тот же механизм и размеры корпуса. Для замены необходимо:

• Отключить питание электрощита;
• Снять лицевую крышку амперметра;
• Аккуратно удалить старую шкалу, не повредив ось стрелки;
• Установить новую шкалу, выровняв её по меткам нуля и максимума;
• Закрепить крышку и проверить работу стрелки при минимальном токе.

Не рекомендуется использовать шкалу с другим типом механизма - даже при совпадении размеров возможна некорректная работа.

Преимущества

• Позволяет адаптировать существующий прибор под новые условия без замены всего амперметра
• Имеет две дополнительные шкалы - для превышения и сверхтока - что упрощает диагностику перегрузок
• Произведена с учётом стандарта EKF PROxima - обеспечивает долговечность и чёткость нанесённых делений
• Экономичное решение: стоимость шкалы значительно ниже цены нового прибора

Ограничения применения

• Подходит только для цепей переменного тока - не работает с постоянным током
• Не предназначена для открытых или влажных сред - требует защиты внутри герметичного корпуса
• Не совместима с цифровыми амперметрами или моделями других серий
• Работает только с механизмом, рассчитанным на 90° отклонение - другие углы вызывают искажение показаний
• Не следует применять при температуре ниже –10 C или выше +40 C - возможна деформация материала шкалы

Примеры использования

• Замена шкалы на щите управления насосной станцией после замены двигателя с 15 А на 25 А
• Обновление показаний в распределительном щите многоквартирного дома при увеличении нагрузки
• Настройка контроля тока на конвейере с частотным преобразователем, когда нужна визуальная сигнализация перегрузки
• Использование в учебных лабораториях для демонстрации принципов работы аналоговых измерителей

Практические советы

• Перед установкой проверьте, чтобы стрелка амперметра свободно двигалась - заедание может повредить новую шкалу
• При монтаже ориентируйтесь на нулевую метку - она должна совпадать с механическим положением покоя стрелки
• Если шкала имеет светлые деления - избегайте яркого прямого освещения, чтобы не слепило при чтении
• Для длительной службы храните запасную шкалу в сухом месте, вдали от металлических предметов - они могут намагнитить механизм
• Помните: класс точности 1,5 % означает, что при 25 А реальное значение может отличаться на +-0,375 А - не используйте для критически точных измерений
