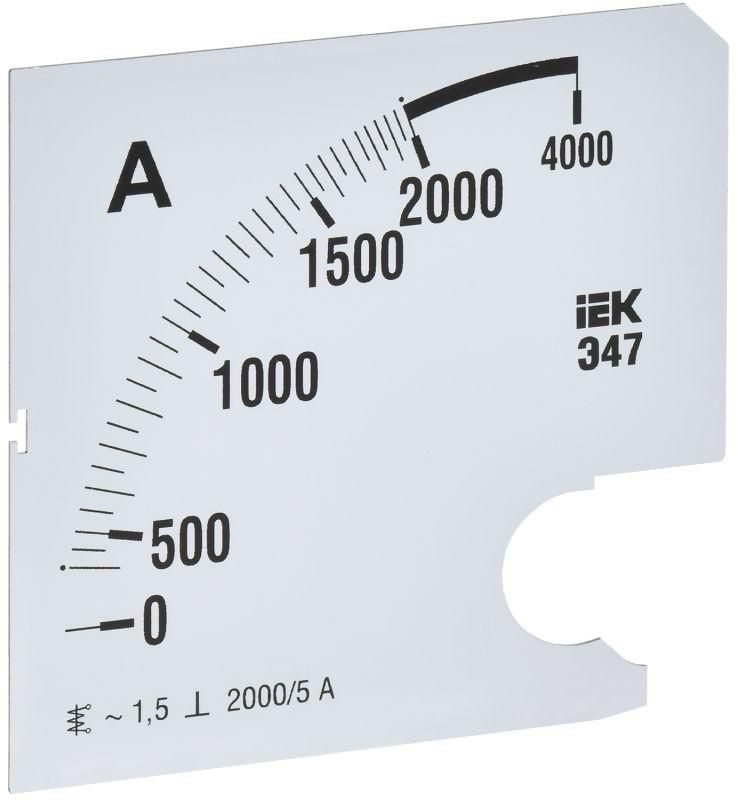

Шкала сменная для амперметра Э47 2000/5А класс точности 1,5 96х96мм - IPA20D-SC-2000 IEK

Шкала сменная для амперметра Э47 2000/5А класс точности 1,5 96х96мм - заменяемый элемент для измерительного прибора IEK артикул IPA20-5-0000-A, позволяющий изменить предел измерения тока на 2000 А. Подходит для модернизации существующих амперметров без замены всего устройства.

Назначение и область применения

Шкала сменная для амперметра Э47 2000/5А класс точности 1,5 96х96мм используется для замены оригинальной шкалы в уже установленном амперметре IEK артикул IPA20-5-0000-A. Она позволяет перенастроить прибор на измерение тока до 2000 А при сохранении входного сигнала 5 А от внешнего трансформатора тока. Применяется в распределительных щитах, на подстанциях, в системах автоматизации, где требуется контроль больших токов - например, на вводах питания, узлах управления двигателями или цепях нагрева.

Технические характеристики

• Номинальный диапазон шкалы: 0–2000 А
• Габаритные размеры: 96×96 мм - соответствует стандартному формату встраиваемых приборов
• Угол поворота стрелки: максимум 90° - обеспечивает равномерную градуировку и хорошую читаемость
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип шкалы: аналоговая, с нанесёнными делениями и цифрами
• Совместима исключительно с амперметром Э47 IEK артикул IPA20-5-0000-A

Совместимость и монтаж

Шкала сменная для амперметра Э47 2000/5А класс точности 1,5 96х96мм предназначена только для установки в корпус амперметра IEK артикул IPA20-5-0000-A. Монтаж встраиваемый - шкала фиксируется внутри лицевой части прибора после демонтажа старой. Для замены необходимо:

• Отключить питание и снять крышку прибора
• Аккуратно удалить старую шкалу, не повредив механизм
• Установить новую шкалу, выровняв её по центру оси стрелки
• Закрыть корпус и проверить свободное движение стрелки

Не используйте шкалу с другими моделями - даже если они имеют размер 96×96 мм, внутренняя механика может отличаться.

Преимущества

• Экономия средств - не требует замены всего амперметра, только шкалы
• Быстрое обслуживание - замена занимает несколько минут
• Сохраняет заводскую точность прибора - совпадает с оригинальным исполнением
• Стандартный размер 96×96 мм - легко заменяется в типовых щитах

Ограничения применения

• Подходит только для амперметров Э47 с входом 5 А - не работает с прямыми подключениями тока выше 5 А
• Не применяется в условиях повышенной вибрации без дополнительной фиксации механизма
• Не рассчитана на работу вне температурного диапазона, указанного для основного прибора (обычно –25…+55 C)
• Не является герметичной деталью - не защищает от попадания влаги или пыли

Примеры использования

• Замена шкалы на 1000 А на 2000 А в щите главного ввода здания при увеличении нагрузки
• Настройка прибора на новый трансформатор тока с коэффициентом 2000/5 А
• Обновление показаний в цепях управления мощными насосами или печами
• Ремонт старого оборудования без замены всей аппаратуры

Практические советы

• Перед заменой убедитесь, что амперметр IEK артикул IPA20-5-0000-A действительно имеет выход 5 А - иначе шкала будет некорректно отображать значения
• Проверьте, чтобы стрелка не задевала поверхность новой шкалы - возможны деформации при перевозке
• При монтаже не затягивайте крепления слишком сильно - пластиковые элементы могут треснуть
• Если шкала повреждена или потёрта - лучше заменить сразу, так как погрешность readings возрастёт
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение цифр и искажение цвета
