Шлейф питания ARL-16AWG-4Wire-CU (arlight, -) | 033156 Arlight

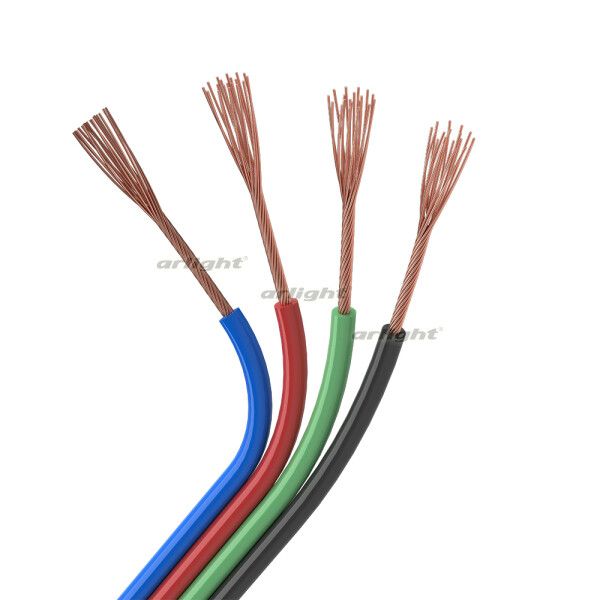

Шлейф питания 16AWG 4-проводной медный от Arlight (арт. 033156) - надёжный кабель для передачи питания и сигналов управления на RGB-светодиодные ленты. Его четырёхжильная конструкция с луженой медью и ПВХ-изоляцией обеспечивает устойчивую работу даже при длительной нагрузке.

Назначение и область применения

Шлейф питания 16AWG 4-проводной медный предназначен для подключения RGB-светодиодных лент к контроллерам и источникам питания. Подходит для установки в интерьерах, фасадах, рекламных конструкциях, декоративном освещении и системах автоматического управления светом. Применяется там, где требуется одновременная передача энергии и трёхканального сигнала управления (R, G, B) + общий провод (GND).

Технические характеристики

• Тип изделия: сетевой шнур питания
• Количество жил: 4
• Сечение каждой жилы: 1,5 мм2 (соответствует калибру 16 AWG)
• Материал жил: медь луженая - повышает corrosion resistance и удобство пайки
• Изоляция: ПВХ - устойчива к механическим воздействиям и перепадам температур
• Цвет жил: зелёный, красный, синий, чёрный - стандартизированная расцветка для быстрой идентификации каналов R/G/B/GND
• Напряжение: до 48 В - оптимально для современных LED-систем
• Длина катушки: 50 метров - позволяет прокладывать линии без соединений в большинстве проектов
• Тип исполнения: без специальной защиты - не предназначена для открытых уличных условий

Совместимость и монтаж

Шлейф питания 16AWG 4-проводной медный совместим с любыми контроллерами и блоками питания, имеющими выходы 4-pin для RGB-лент. Для подключения используйте клеммы, крокодилы или пайку - луженые жилы хорошо принимают припой. Учитывайте посадочные размеры контактов: сечение 1,5 мм2 требует клемм на 1–2 мм. Не допускайте перегрузки: максимальный ток - около 10 А на жилу при комнатной температуре. При длинных участках (>30 м) проверьте падение напряжения - особенно важно для ярких лент.

Безопасность и стандарты

Шлейф питания 16AWG 4-проводной медный соответствует требованиям безопасности для низковольтных цепей (до 50 В постоянного тока). Материалы изоляции (ПВХ) не поддерживают горение, но не имеют сертификата UL/CE для промышленного использования вне помещений. Не применяйте в условиях повышенной влажности, прямого попадания воды или на открытом воздухе без дополнительной защиты.

Преимущества

• Луженая медь снижает окисление и продлевает срок службы контактов
• Чёткая цветовая маркировка жил исключает ошибки при подключении
• Гибкий ПВХ-кожух легко гнётся и проходит через узкие каналы
• Длина 50 м минимизирует необходимость в ответвлениях и соединениях
• Стандартное сечение 1,5 мм2 покрывает большинство задач по питанию RGB-лент до 96 Вт/метр

Ограничения применения

• Не предназначен для работы на улице - отсутствует защита IP
• Не рассчитан на переменный ток выше 48 В - нельзя использовать с сетью 220 В
• Не подходит для мощных лент с плотностью более 60 светодиодов/м при длине >20 м без усиления питания
• Не имеет экранирования - возможны помехи при близком расположении к силовым кабелям

Примеры использования

• Подключение RGB-ленты 5 м к контроллеру в потолочном плинтусе
• Разводка питания для подсветки ниш в офисе с использованием одного блока питания
• Установка многоцветной подсветки витрин в торговом центре
• Создание динамической подсветки в домашнем кинотеатре

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и мощности ленты: 1,5 мм2 выдерживает ~10 А, что хватает для 12–24 В лент до 144 Вт/5 м
• При прокладке длинных участков (>25 м) подключайте питание с обоих концов - так предотвращается проседание яркости
• Используйте термоусадку или изолирующие колпачки после пайки - это повысит долговечность соединений
• Не закручивайте жилы слишком сильно - лужёная медь мягче обычной и может сломаться при многократных изгибах
• Артикул 033156 от Arlight - идеальный выбор для профессиональных установщиков, которым нужен качественный, предварительно подготовленный кабель без лишних соединений
