Шлейф заземления винт М8.4 20мм.кв. 150мм. | 2T12 DKC ДКС

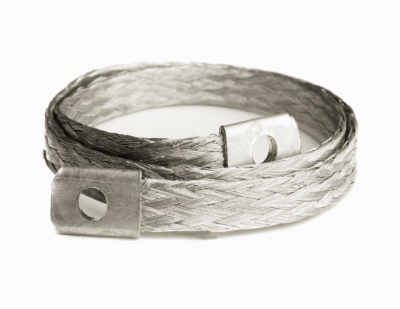

Шлейф заземления винт М8 25 мм.кв. 150 мм от DKC (ДКС), артикул 2t12, предназначен для надёжного заземления подвижных частей внутри металлических шкафов, обеспечивая безопасность при пробое изоляции. Изделие выполнено из медного проводника с лужением, имеет плоскую форму и фиксируется через винтовые соединения.

Назначение и область применения

Шлейф заземления винт М8 25 мм.кв. 150 мм используется для создания непрерывной цепи заземления между подвижными компонентами (дверями, крышками, направляющими) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях и других объектах, где требуется постоянный контакт при перемещении деталей. Номинальное напряжение до 1000 В позволяет использовать изделие в промышленных сетях переменного и постоянного тока.

Технические характеристики

• Материал проводника: электротехническая медь с лужёным покрытием
• Сечение проводника: 25 мм2
• Форма проводника: плоская
• Общая длина: 150 мм
• Наружный диаметр: 25 мм
• Номинальный ток: 25 А
• Класс проводника: Class 6 (гибкий многожильный)
• Затягивающееся соединение: да - обеспечивает плотный контакт при затяжке
• Отверстие под винт: Ø 8,4 мм (соответствует М8)
• Соединительная муфта: есть - упрощает сборку и снижает риск перегиба
• Соединительные колодки: есть - позволяют подключить шлейф к клеммам без дополнительных наконечников
• Просверлено для наконечников: да - совместим с кабельными наконечниками типа “бобышка”
• Способ монтажа: на кабель - фиксируется на жиле или шине

Совместимость и монтаж

Шлейф заземления винт М8 25 мм.кв. 150 мм монтируется на кабельную систему или шину заземления с помощью винта М8. Отверстие Ø 8,4 мм соответствует стандартному размеру для болтов M8. Для лучшего контакта рекомендуется зачищать поверхность подключения от оксидов и применять пружинные шайбы. Соединительные колодки позволяют подключить шлейф напрямую к клеммной планке без предварительной установки наконечников. Лужённая поверхность снижает риск коррозии в условиях повышенной влажности.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим проводникам для электроустановок до 1000 В. Медный проводник класса 6 обеспечивает высокую гибкость и долговечность при циклических нагрузках. Лужение повышает устойчивость к окислению, что важно для длительной работы в закрытых шкафах. Номинальный ток 25 А достаточен для защиты от токов замыкания в типичных промышленных системах.

Преимущества

• Гибкость благодаря классу 6 - выдерживает частые движения дверей и крышек
• Лужёное покрытие - продлевает срок службы в агрессивной среде
• Универсальные точки подключения - можно использовать как с наконечниками, так и напрямую через колодки
• Предварительно просверленные отверстия - исключают необходимость сверления на месте
• Плоская форма - удобна для укладки в ограниченном пространстве шкафа

Ограничения применения

• Не предназначена для внешней прокладки - не имеет защиты от УФ-излучения и механических повреждений
• Работает только в рамках системы с рабочим напряжением ≤1000 В
• Не подходит для подключения к алюминиевым шинам без переходных наконечников - возможна гальваническая коррозия
• Длина 150 мм ограничивает использование в крупногабаритных конструкциях - при необходимости применяются удлинители или другие модели

Примеры использования

• Заземление двери распределительного шкафа DKC Quadro
• Подключение подвижной рамы станка к базовой шине заземления
• Связь между сдвижными панелями в автоматических линиях
• Фиксация заземляющего провода на передвижной платформе в цехе

Практические советы

• Перед установкой проверьте соответствие диаметра винта (M8) и отверстия (Ø 8,4 мм) - не используйте более толстые болты
• При использовании наконечников выбирайте тип “бобышка” с внутренним диаметром 8,4 мм
• Затягивайте винт усилием 1–1,5 Нм - переусиливать нельзя, чтобы не деформировать медный проводник
• Проверяйте контакт каждые 6–12 месяцев - особенно в помещениях с высокой влажностью или запылённостью
• Если нужна большая длина - комбинируйте несколько шлейфов через соединительные муфты, но не забудьте сохранить целостность заземляющей цепи
