Шлейф заземления винт М8 25мм.кв. 300мм. | 2T15 DKC ДКС

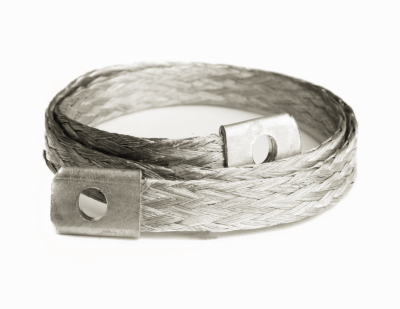

Шлейф заземления винт М8 25 кв.мм 300 мм от DKC (ДКС), артикул 2t15, предназначен для надёжного заземления подвижных частей внутри металлических шкафов. Обеспечивает безопасную отвод тока утечки при пробое изоляции, соответствует требованиям к защите от поражения электрическим током в системах до 1000 В.

Назначение и область применения

Шлейф заземления винт М8 25 кв.мм 300 мм используется для создания постоянного электрического контакта между подвижными элементами (дверями, крышками, направляющими) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется надёжное заземление при перемещении деталей. Особенно актуален там, где обычные жилы кабеля не выдерживают механических нагрузок или перегибов.

Технические характеристики

• Материал проводника: электротехническая медь с лужением - повышает коррозионную стойкость и улучшает контакт
• Сечение проводника: 25 мм2 - обеспечивает пропускание тока до 25 А при напряжении до 1000 В
• Длина: 300 мм - оптимальна для большинства типовых шкафов и компактных установок
• Форма проводника: плоская - снижает риск перегиба, удобна для фиксации в ограниченном пространстве
• Наружный диаметр: 25 мм - позволяет легко помещать в каналы и кабельные лотки
• Отверстие под винт: 8,4 мм - совместимо с винтом М8
• Класс проводника: Класс 6 - многожильный гибкий проводник, устойчивый к вибрациям
• Тип изделия: шлейф с затягивающимся соединением - гарантирует плотный контакт без люфтов
• Имеет соединительную муфту и соединительные колодки - упрощает подключение к заземляющему проводу
• Просверлено для наконечников - можно использовать с клеммами типа “быстроразъём” или “пальчиковые”

Совместимость и монтаж

Шлейф заземления винт М8 25 кв.мм 300 мм монтируется на кабельные пути или непосредственно к корпусу шкафа через предварительно просверленные отверстия. Для подключения:

• Установите винт М8 в отверстие 8,4 мм - затяните моментом 1–1,5 Нм, чтобы не деформировать медную пластину
• Подсоедините противоположный конец к заземляющей шине через соединительную колодку или наконечник
• Не допускайте перекручивания шлейфа - он работает только в плоскости, заданной формой проводника
• Избегайте натяжения - шлейф не предназначен для передачи механической нагрузки, только для электрического контакта

Безопасность и стандарты

Шлейф заземления винт М8 25 кв.мм 300 мм соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для устройств защиты от поражения током. Номинальное напряжение 1000 В и ток 25 А обеспечивают работу в сетях IT, TN-S и TT. Лужённая поверхность исключает оксидацию контактов, что важно для долговременной безопасности.

Преимущества

• Гибкость класса 6 - выдерживает циклы движения дверей и крышек без разрушения
• Лужение меди - продлевает срок службы в условиях повышенной влажности
• Встроенные колодки и муфта - позволяют собирать цепь без дополнительных клемм
• Плоская форма - минимизирует занимаемое пространство и не мешает другим элементам
• Затягивающееся соединение - исключает самопроизвольное ослабление контакта

Ограничения применения

• Не предназначена для внешней прокладки - не имеет защиты от УФ, осадков и механических ударов
• Не рекомендуется применять при температуре выше +70 C - возможна потеря прочности лудения
• Не подходит для токов свыше 25 А - при превышении возможен перегрев и выход из строя
• Не заменяет главный заземляющий провод - является вторичным связующим элементом
• Не следует использовать в качестве силового провода - только для заземления

Примеры использования

• Заземление двери шкафа управления станком CNC
• Связь между подвижной рамой конвейера и основным корпусом
• Обеспечение заземления люка обслуживания в распределительном щите
• Подключение кабельных вводов с движущимися кронштейнами

Практические советы

• Перед монтажом проверьте, что отверстие в корпусе точно совпадает с диаметром 8,4 мм - иначе винт будет давить на медную пластину
• Используйте шайбу под головку винта - равномерно распределит усилие и предотвратит вмятину
• Проверяйте контакт мультиметром после установки - сопротивление должно быть менее 0,1 Ом
• При использовании в агрессивной среде (цеха с химическими испарениями) регулярно осматривайте лужёную поверхность на наличие потускнений
• Этот шлейф - часть серии Quadro от DKC; совместим с другими изделиями этой серии по форме и креплению
