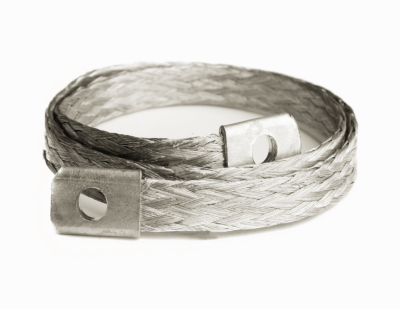

Шлейф заземления Quadro 25 мм², 200 мм, М8 DKC (ДКС) 2T13

Шлейф заземления винт М8 25 кв.мм 200 мм от DKC (ДКС), артикул 2t13, предназначен для надёжного заземления подвижных частей оборудования внутри металлических шкафов. Обеспечивает безопасную отвод тока утечки при пробое изоляции, соответствует требованиям к защите от поражения электрическим током в системах до 1000 В.

Назначение и область применения

Шлейф заземления винт М8 25 кв.мм 200 мм используется для создания постоянного электрического контакта между подвижными компонентами (дверями, крышками, направляющими) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется надёжное заземление при перемещении элементов. Особенно актуален там, где обычные жилы кабеля не выдерживают механических нагрузок или перегибов.

Технические характеристики

• Материал проводника: электротехническая медь с лужением - повышает коррозионную стойкость и улучшает контакт
• Сечение проводника: 25 мм2 - обеспечивает пропускание тока утечки до 25 А
• Длина: 200 мм - оптимальна для большинства типовых шкафов и дверных модулей
• Форма проводника: плоская - снижает риск перегиба, удобна для фиксации в ограниченном пространстве
• Наружный диаметр: 25 мм - позволяет легко помещать в каналы и кабельные лотки
• Класс проводника: Класс 6 - высокая гибкость, устойчивость к многократному изгибу
• Напряжение: до 1000 В - соответствие нормам для промышленных установок
• Отверстие под винт: Ø8,4 мм - совместимо с винтом М8
• Тип соединения: затягивающееся - гарантирует плотный контакт без люфтов
• Имеет соединительную муфту и соединительные колодки - упрощает подключение к шине и оборудованию
• Просверлено для наконечников - возможность использовать клеммы типа “быстроразъём” или “пальчиковые”

Совместимость и монтаж

Шлейф заземления винт М8 25 кв.мм 200 мм монтируется на кабельные пути или прямо на корпус оборудования. Устанавливается через два крепления: один конец - к заземляющей шине или болту шкафа, второй - к подвижной детали (например, двери шкафа). Для монтажа используйте винт М8 с гровером и шайбой. Лудированная поверхность не требует предварительной зачистки. Соединительные колодки позволяют подключить шлейф без пайки. Убедитесь, что посадочное место имеет достаточную глубину для винта М8 и не деформирует медную пластину.

Безопасность и стандарты

Шлейф соответствует требованиям ГОСТ Р 50571 и IEC 60204-1 для защиты от поражения электрическим током. Номинальный ток 25 А и сечение 25 мм2 обеспечивают безопасную работу при аварийных режимах. Лужение меди исключает оксидацию контактов, сохраняя низкое переходное сопротивление. Продукт сертифицирован для использования в промышленных электроустановках до 1000 В переменного тока.

Преимущества

• Высокая гибкость благодаря классу проводника 6 - выдерживает тысячи циклов открывания/закрывания дверей
• Лужение меди - продлевает срок службы в условиях повышенной влажности и запылённости
• Универсальные соединители - не требуют доработки при подключении к шинам и клеммникам
• Плоская форма - минимизирует занимаемый объём, не мешает сборке шкафа
• Готовые отверстия под винт и наконечники - экономят время монтажа

Ограничения применения

• Не предназначена для внешней прокладки - не имеет защитной оболочки против UV-излучения и механических повреждений
• Работает только в рамках системы заземления TN-S/TN-C-S; не заменяет функциональное заземление
• Не рекомендуется применять при температуре ниже -40 C и выше +90 C - возможна потеря эластичности материала
• Не следует использовать вместо основного заземляющего провода - только как дополнительный шлейф для подвижных элементов

Примеры использования

• Подключение двери шкафа управления станка к заземляющей шине внутри корпуса
• Заземление передвижной панели на конвейере с частыми перемещениями
• Обеспечение безопасности при обслуживании ячеек распределительного щита с выдвижными блоками
• Фиксация заземления на регулируемых кронштейнах в системах автоматизации

Практические советы

• Перед установкой проверьте, чтобы винт М8 был полностью завёрнут - слабое крепление увеличивает переходное сопротивление
• При использовании с наконечниками выбирайте медные, залуженные - совместимость с материалом шлейфа важна
• Не допускайте перекручивания шлейфа - он работает на изгиб, а не на крутящий момент
• При монтаже в шкафах с частой вибрацией используйте антивибрационные шайбы под головку винта
• Проверяйте целостность шлейфа ежегодно - особенно после ремонта или замены дверей
• Артикул 2t13 от DKC (ДКС) - единственный вариант в серии Quadro с такими параметрами; аналоги часто имеют меньшую гибкость или неверный диаметр отверстия
