Шлейф заземления винт М8 25мм.кв. 250мм. | 2T14 DKC ДКС

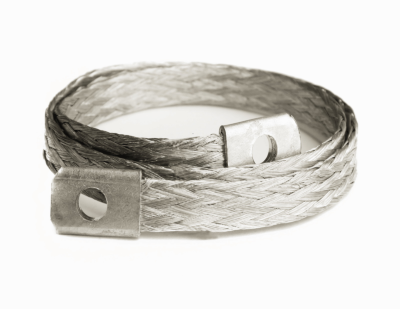

Шлейф заземления винтовой М8 25 кв.мм 250 мм от DKC (ДКС), артикул 2t14, предназначен для надёжного заземления подвижных частей оборудования внутри металлических шкафов. Обеспечивает безопасную отвод тока утечки при пробое изоляции, соответствует требованиям к защите от поражения электрическим током.

Назначение и область применения

Шлейф заземления винтовой М8 25 кв.мм 250 мм используется для создания постоянного электрического контакта между подвижными компонентами (дверями, крышками, направляющими) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется надёжное заземление при перемещении элементов. Подходит для систем с рабочим напряжением до 1000 В.

Технические характеристики

• Материал проводника: электротехническая медь с лужёным покрытием - повышает коррозионную стойкость и снижает контактное сопротивление
• Сечение проводника: 25 мм2 - обеспечивает пропускание тока утечки до 25 А
• Форма проводника: плоская - позволяет плотно прилегать к поверхностям и легко фиксироваться в ограниченном пространстве
• Длина: 250 мм - оптимальна для большинства типовых шкафов и механизмов
• Наружный диаметр: 25 мм - учтён при проектировании посадочных мест
• Номинальный ток: 25 А - соответствует классу защиты по ГОСТ Р 50030.5.1
• Класс проводника: Класс 6 - многожильный гибкий проводник, устойчивый к вибрациям и перегибам
• Размер отверстия под винт: 8,4 мм - совместим с винтом М8
• Напряжение: 1000 В - допустимо для сетей до 1 кВ
• Тип соединения: винтовое с затягивающимся контактом - исключает самопроизвольное ослабление
• Соединительная муфта: да - усиливает механическую прочность и герметичность соединения
• Соединительные колодки: да - позволяют использовать стандартные наконечники
• Просверлено для наконечников: да - готово к установке кабельных наконечников типа ПК, ПГ, ПЛ
• Способ монтажа: на кабель - монтируется через существующий кабельный канал или крепится к поверхности

Совместимость и монтаж

Шлейф заземления винтовой М8 25 кв.мм 250 мм совместим с болтами М8 и стандартными заземляющими клеммами в шкафах серии Quadro. Для монтажа:

• Убедитесь, что место крепления на корпусе имеет отверстие Ø8,4 мм и доступ к заземляющей шине
• Используйте наконечники с внутренним диаметром 8,4 мм - они предварительно просверлены и подходят без доработки
• Затягивайте винты моментом 1–1,5 Нм - недостаточная затяжка вызывает нагрев, избыточная - деформирует медный проводник
• Не перегибайте шлейф более чем на 90° - сохраняйте радиус изгиба не менее 50 мм
• Подключение выполняется на участке, свободном от механических нагрузок и трения

Безопасность и стандарты

Шлейф заземления винтовой М8 25 кв.мм 250 мм соответствует требованиям ГОСТ Р 50030.5.1 (IEC 60947-5-1) для устройств управления и ГОСТ 12.2.007.0-75 по защите от поражения электрическим током. Лужёное покрытие препятствует окислению меди, продлевая срок службы контакта. Соответствует нормам IEC 60204-1 для электрооборудования машин.

Преимущества

• Высокая гибкость благодаря классу проводника 6 - выдерживает циклы движения без разрушения жил
• Лужёная медь - уменьшает риск окисления, особенно в условиях повышенной влажности
• Встроенные соединительные колодки и муфта - исключают необходимость дополнительных деталей
• Плоская форма - удобна для прокладки в узких каналах и не требует больших зазоров
• Готовые отверстия под винт - экономят время монтажа, не нужна сверловка

Ограничения применения

• Не предназначена для внешней прокладки - не имеет UV- и атмосферостойкой изоляции
• Не рекомендовано применение в средах с высоким уровнем химической активности (например, кислоты, щёлочи) - лужение не является полноценной защитой
• Не подходит для токов выше 25 А - возможен перегрев и выход из строя
• Не следует использовать вместо главного заземляющего провода - только как вторичный связывающий элемент
• Не применяется в условиях постоянного погружения в жидкости - не имеет IP-защиты

Примеры использования

• Заземление двери шкафа управления станка CNC
• Связь между передвижной платформой и рамой конвейера
• Обеспечение заземления люка обслуживания в распределительном щите
• Подключение подвижного модуля в автоматических линиях пищевой промышленности
• Электрическое соединение крышки ящика с заземляющей шиной в пульте управления

Практические советы

• Перед установкой проверьте целостность медного проводника - отсутствие трещин и вмятин гарантирует долговечность
• При использовании в вибрирующих системах - дополнительно закрепите шлейф хомутиком, чтобы избежать усталостного разрушения
• Проверяйте контакт каждые 6–12 месяцев - протирайте поверхности спиртом и контролируйте момент затяжки
• Если необходимо удлинить - используйте аналогичный шлейф с параллельным подключением, а не последовательным
• Артикул 2t14 - часть серии Quadro от DKC; совместим с другими изделиями этой серии по форме, цвету и креплению
