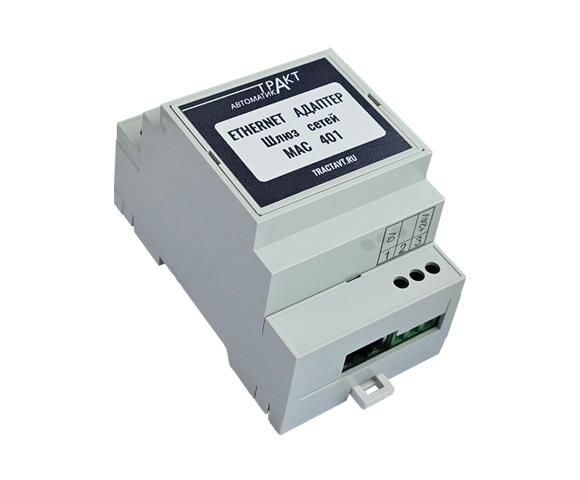

Шлюз сетей RS-485 МАС401 Тракт-Автоматика 401-006

Шлюз сетей RS-485 МАС401 от бренда Тракт-Автоматика обеспечивает связь между устройствами на шине RS-485 и Ethernet-сетью, позволяя интегрировать старые приборы в современные системы автоматизации. Артикул 401-006 предназначен для промышленного использования там, где требуется надёжный протокольный перевод.

Назначение и область применения

Шлюз сетей RS-485 МАС401 преобразует данные между последовательной шиной RS-485 и сетью Ethernet. Он используется для подключения оборудования, работающего по протоколам Modbus RTU/ASCII, к системам управления на базе TCP/IP - например, SCADA, HMI или облачным платформам. Подходит для установки на заводах, в цехах, на транспорте и в энергообъектах, где есть устаревшие контроллеры, счётчики, датчики или частотники с интерфейсом RS-485.

Технические характеристики

• Интерфейсы: один порт RS-485 (двухпроводная линия), один порт Ethernet 10/100 Мбит/с
• Поддерживаемые протоколы: Modbus RTU, Modbus ASCII на стороне RS-485; Modbus TCP на стороне Ethernet
• Питание: 9–36 В постоянного тока (универсальный вход)
• Рабочая температура: от -25C до +70C
• Степень защиты: IP20 - для внутренней установки в щите
• Габариты: компактный корпус, рассчитанный на монтаж на DIN-рейке 35 мм

Совместимость и монтаж

Шлюз сетей RS-485 МАС401 совместим со всеми устройствами, использующими Modbus RTU/ASCII по RS-485. Для подключения необходимо:

• Запитать устройство от источника 9–36 В DC - полярность важна, проверьте маркировку клемм
• Подключить провода A и B шины RS-485 к соответствующим клеммам - соблюдайте правильную полярность
• Подсоединить Ethernet-кабель к порту RJ45 - рекомендуется использовать экранированный кабель в условиях высоких помех
• Установить на стандартную DIN-рейку 35 мм - фиксация происходит защёлкой

Настройка осуществляется через веб-интерфейс или программное обеспечение производителя. MAC-адрес и IP-адрес задаются вручную - DHCP не поддерживается.

Безопасность и стандарты

Шлюз сертифицирован в соответствии с требованиями ЕАЭС для промышленной электроники. Соответствует нормам EMC - устойчив к электромагнитным помехам в типичных промышленных средах. Защита IP20 исключает использование вне закрытых щитов или в помещениях с повышенной влажностью и запылённостью.

Преимущества

• Простая замена аналогичных решений - физически и функционально совместим с большинством шлюзов этого класса
• Не требует внешнего питания - работает от того же источника, что и оборудование на RS-485
• Минимальная задержка передачи данных - оптимизировано для реального времени
• Нет необходимости в драйверах на клиентской стороне - доступ через любой браузер или PLC-систему с поддержкой Modbus TCP

Ограничения применения

• Не поддерживает другие протоколы кроме Modbus - нельзя использовать с Profibus, CANopen, BACnet и другими
• Не имеет встроенного DHCP - каждый экземпляр требует ручной настройки IP-адреса
• IP20 - не допускается установка во влажных, пыльных или открытых зонах без дополнительной защиты
• Один порт RS-485 - не позволяет подключать несколько изолированных шин одновременно

Примеры использования

• Подключение термодатчиков и регуляторов температуры с RS-485 к центральной системе управления холодильными камерами
• Сбор показаний с многофункциональных счётчиков электроэнергии в распределительном пункте
• Интеграция старых ЧПУ-станков с модульными контроллерами в новую систему MES
• Передача данных с насосных станций в удалённый сервер мониторинга

Практические советы

• При подключении нескольких устройств по RS-485 - обязательно используйте оконечные резисторы 120 Ом на крайних точках шины
• Длина кабеля RS-485 не должна превышать 1200 метров - при больших расстояниях применяйте repeaters
• Проверяйте скорость передачи (бод) на всех устройствах - она должна совпадать с настройкой Шлюза сетей RS-485 МАС401
• Для диагностики подключения используйте тестовый Modbus TCP-клиент - можно скачать бесплатно
• При использовании в системах с несколькими шлюзами - выделяйте уникальные IP-адреса и номера slave-устройств, чтобы избежать коллизий
