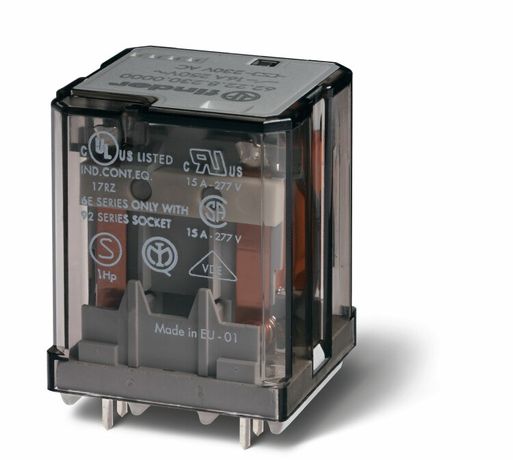

Силовое электромеханическое реле; монтаж на печатную плату; 3CO 16A; контакты AgCdO; катушка 24В DC; степень защиты RTI | 622390240500 Finder 62.23.9.024.0500

Реле силовое электромеханическое Finder 62.23.9.024.0500 - компактное промежуточное реле с тремя переключающими контактами на 16 А, предназначенное для установки на печатную плату. Подходит для управления нагрузками в устройствах с безопасным сверхнизким напряжением (SELV) благодаря изолирующему разделителю между катушкой и контактами.

Назначение и область применения

Реле Finder 62.23.9.024.0500 используется для коммутации цепей постоянного тока в автоматизированных системах, где требуется гальваническая развязка между управляющей и силовой частью. Благодаря разделителю между катушкой и контактами, реле соответствует требованиям безопасности для цепей SELV - то есть может применяться там, где напряжение не превышает 60 В постоянного тока, чтобы исключить риск поражения электрическим током.

Часто применяется в контроллерах, промышленной автоматике, системах управления оборудованием, медицинских устройствах, бытовой технике и других аппаратах с низковольтными управляющими сигналами.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток контактов: 16 А
• Количество переключающих контактов: 3 (3CO - три однократно переключаемых контакта)
• Тип контактов: AgCdO (серебро с оксидом кадмия) - устойчивы к дуговым воздействиям, подходят для частых включений
• Способ монтажа: через выводы на печатную плату (PTH)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Степень защиты: IP20 - защищено от доступа пальцами и твердыми предметами >12,5 мм, но не от воды и пыли
• Подключение: сварочное соединение (пайка или опрессовка выводов в отверстия платы)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским стандартам на электромеханические реле

Совместимость и монтаж

Реле Finder 62.23.9.024.0500 рассчитано на монтаж на печатную плату. Его выводы предназначены для пайки в отверстия (through-hole). Для надежного соединения используйте паяльник с регулируемой температурой (не более 260 C, время пайки - не более 5 секунд на вывод). Не рекомендуется использовать тепловую пушку - высокий нагрев может повредить внутреннюю изоляцию.

Размеры и расположение выводов совпадают с типовыми форм-факторами для реле серии 62. Проверьте посадочные отверстия на плате - шаг выводов составляет 5 мм, расстояние между рядами - 7,5 мм. Катушка и контакты физически разделены изоляционным барьером, что позволяет использовать реле в цепях с различными уровнями потенциала.

Безопасность и стандарты

Изолирующий разделитель между катушкой и контактами обеспечивает усиленную изоляцию, необходимую для работы в цепях SELV (Safety Extra-Low Voltage). Это значит, что даже при пробое изоляции внутри реле, опасное напряжение не передастся на управляющую сторону. Соответствует нормам EN 61810-1/2/7, которые гарантируют долговечность, отказоустойчивость и безопасность при эксплуатации в промышленных условиях.

Преимущества

• Высокая коммутационная способность - 16 А при постоянном токе, что выше среднего для аналогичных реле
• Контакты из AgCdO обеспечивают длительный срок службы при частых включениях и отключениях
• Физический разделитель между катушкой и контактами снижает риск возникновения паразитных импульсов и повышает безопасность
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в неотапливаемых помещениях и на производстве
• Совместимость с широким спектром платформ - легко заменяет другие реле серии 62

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не предохраняет от пыли и влаги
• Запрещено использование в цепях переменного тока - катушка рассчитана только на 24 В постоянного тока
• Не подходит для коммутации мощных индуктивных нагрузок (>100 Вт) без демпферных цепей - возможна эрозия контактов
• Не следует применять в средах с агрессивными химическими веществами - пластиковый корпус не устойчив к растворителям и маслам
• Пайка должна выполняться точно по технологии - перегрев выводов может вызвать деформацию корпуса и потерю герметичности разделителя

Примеры использования

• Управление двигателями малой мощности в робототехнике
• Переключение режимов работы в системах HVAC с микроконтроллером
• Коммутация световых индикаторов и соленоидов в медицинском оборудовании
• Автоматизация линий сборки с использованием PLC и низковольтных датчиков
• Электронные блоки питания с функцией аварийного отключения

Практические советы

• При проектировании платы учтите зазор между контактами - минимальное расстояние между дорожками под контактами должно быть ≥3 мм для соблюдения требований SELV
• Для увеличения срока службы контактов добавьте RC-демпфер (резистор 100 Ом + конденсатор 0,1 мкФ) параллельно индуктивной нагрузке
• При замене реле проверьте полярность подключения катушки - неверная полярность не влияет на работу, но может снизить надежность при многократных включениях
• Не используйте реле в качестве основного выключателя - оно предназначено для промежуточного управления, а не для частого включения-выключения больших токов без учета механического ресурса
• При массовом производстве убедитесь, что оборудование для пайки имеет контроль температуры - перегрев может повредить изоляционный барьер
