Выключатель автоматический 500А 2000Im ВА51-39-341110 УХЛ3 690В AC КЭАЗ 220921

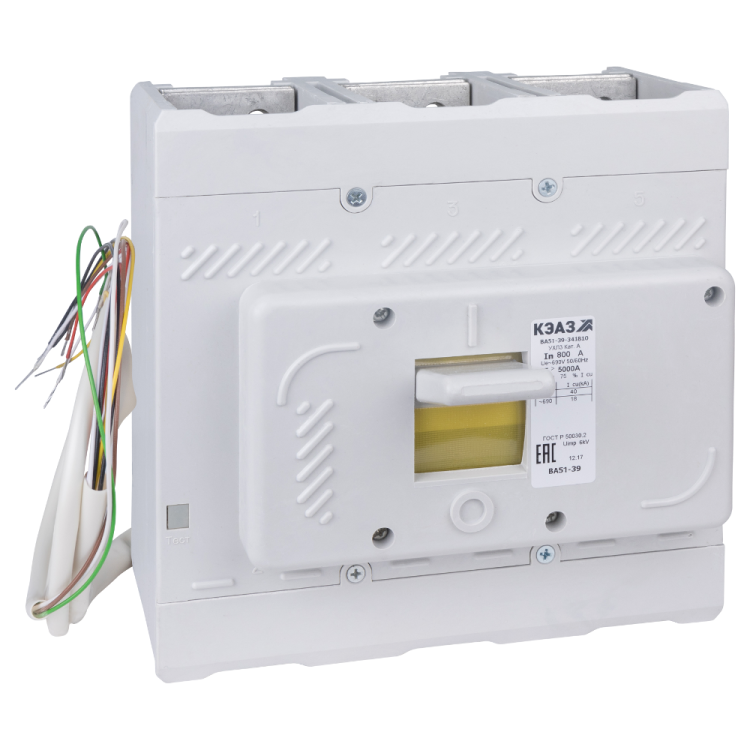

Автоматический выключатель ВА51-39-341110 от КЭАЗ - трёхполюсный прибор в литом корпусе на 500 А, предназначен для защиты мощных электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в промышленных системах с напряжением до 690 В.

Назначение и область применения

Выключатель ВА51-39-341110 используется для защиты электрических цепей от:

• токов перегрузки - при длительном превышении номинального тока;
• токов короткого замыкания - при внезапных скачках тока до 40 кА;
• недопустимого снижения напряжения - обеспечивает отключение при аварийных просадках.

Применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах питания крупных двигателей и компрессоров. Также подходит для нечастых ручных включений и отключений нагрузки.

Технические характеристики

• Номинальный ток: 500 А - максимальный ток, который выключатель может проводить постоянно без срабатывания.
• Номинальное напряжение: 690 В переменного тока (AC); совместим с сетями 400–690 В, 50/60 Гц.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 40 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Уставка магнитного расцепителя (Im): 2000 А - срабатывает мгновенно при токе выше этой отметки, исключая задержку.
• Тип расцепителя: комбинированный - электромагнитный (для КЗ) и тепловой (для перегрузки).
• Диапазон настройки защиты от перегрузки: 500 А - не регулируется, уставка жёстко задана.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов >12 мм; не защищён от воды и пыли.
• Максимальное сечение кабеля: 300 мм2 - позволяет подключать толстые медные или алюминиевые проводники.
• Диапазон рабочих температур: от –60 C до +40 C - работает в суровых климатах, включая холодные склады и открытые площадки.
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Подключение: винтовое - надёжное механическое соединение с клеммами.
• Привод: ручной, рычажковый - управление через перекидной рычаг, визуально определяется положение “Вкл./Выкл.”.
• Количество вспомогательных контактов: 4 - используются для сигнализации состояния (например, “замкнут”/“разомкнут”) в системах автоматизации.
• Способ монтажа: на монтажную плиту - крепится болтами к металлической поверхности, не требует DIN-рейки.
• Конструкция: стационарная - не предусматривает возможность извлечения под нагрузкой.

Совместимость и монтаж

Выключатель ВА51-39-341110 монтируется на монтажную плату с помощью винтового крепления. Для правильной установки необходимо:

• обеспечить доступ к клеммам для подключения кабелей сечением до 300 мм2;
• использовать шайбы и гайки соответствующего класса прочности;
• не допускать перекоса при затяжке - это может повредить контактные поверхности;
• обязательно соблюдать момент затяжки, указанный в руководстве производителя - переусердствовать нельзя.

Не совместим с DIN-рейками. Для обслуживания требуется отключение всей цепи - устройство не имеет выдвижного механизма.

Безопасность и стандарты

Выключатель ВА51-39-341110 соответствует требованиям:

• ГОСТ Р 50030.2 - российский стандарт на автоматические выключатели для низковольтных распределительных систем;
• ТУ 3422-081-05758109-2011 - технические условия КЭАЗ на серию ВА51.

Имеет регистрационный код в реестре радиоэлектронной продукции РЭ-2514/20. Применение в соответствии с этими нормами гарантирует соответствие требованиям безопасности и надёжности.

Преимущества

• Высокая отключающая способность (40 кА) - обеспечивает защиту даже в условиях высоких токов КЗ на промышленных участках.
• Жёсткая уставка магнитного расцепителя (2000 А) - предотвращает ложные срабатывания при пусковых токах двигателей.
• Широкий диапазон температур (до –60 C) - позволяет использовать в холодных регионах без дополнительного обогрева.
• Наличие четырёх вспомогательных контактов - упрощает интеграцию в системы контроля и автоматизации.
• Литой корпус - обеспечивает механическую прочность и долговечность при вибрациях и ударах.

Ограничения применения

• Не предназначен для частых операций включения/выключения - только для нечастого ручного управления.
• IP20 - не может использоваться во влажных, запылённых или наружных помещениях без дополнительной защиты (корпуса, шкафа).
• Фиксированная уставка перегрузки (500 А) - невозможно настроить на меньший ток, что ограничивает применение в цепях с переменной нагрузкой ниже 500 А.
• Отсутствие возможности выдвижения - сервисное обслуживание возможно только после полного отключения сети.
• Не поддерживает DC более 440 В - для цепей постоянного тока выше этого значения использование запрещено.

Примеры использования

• Защита главного входа в промышленный цех с питанием 690 В, 500 А.
• Щитовая автоматики на заводе по производству стали - защита печей и насосов.
• Распределительный пункт на холодильной базе в Архангельске - благодаря исполнению УХЛ3 выдерживает зимние минусы.
• Цепь питания большого воздушного компрессора с пусковыми токами до 1800 А - магнитный расцепитель на 2000 А не сработает при пуске.

Практические советы

• Выбирая ВА51-39-341110, проверьте, что ваша сеть не превышает 690 В AC - превышение напряжения выводит прибор из строя.
• При подключении кабелей сечением 300 мм2 используйте наконечники - они обеспечивают лучший контакт и предотвращают деформацию клеммы.
• Не устанавливайте выключатель рядом с источниками тепла - даже при UHL3 перегрев может вызвать преждевременное старение изоляции.
• Для удалённого контроля состояния используйте вспомогательные контакты - подключите их к PLC или световой сигнализации.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами и частыми отключениями.
• Если нужна регулируемая защита от перегрузки - выбирайте другую модель, например, с возможностью настройки I_n.
