Выключатель автоматический 50А 400Im ВА57-31-331810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 150897

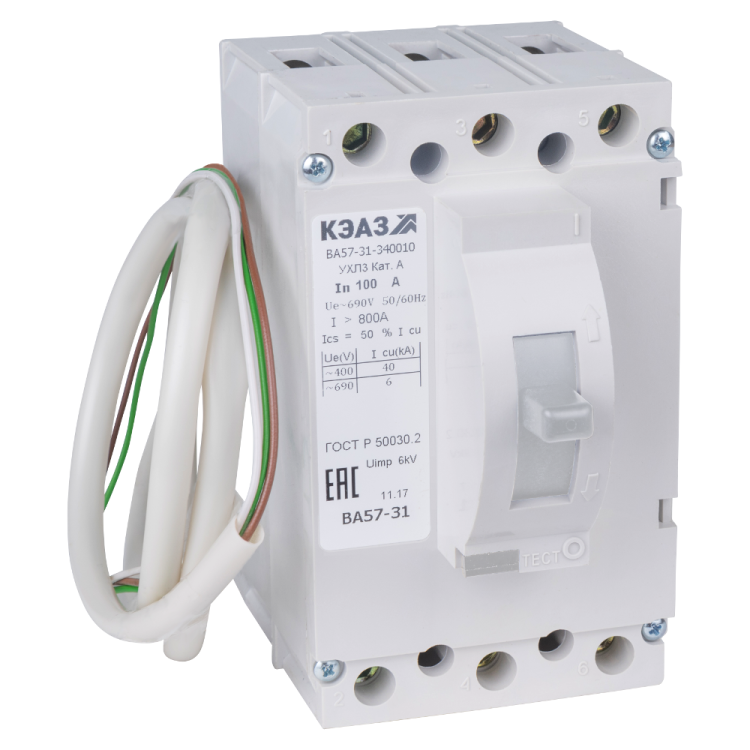

Автоматический выключатель ВА57-31-331810-50А-400-690AC-НР230AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях до 690 В переменного и 220 В постоянного тока. Обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату. Артикул 150897 соответствует сериям ВА57.

Назначение и область применения

Выключатель ВА57-31-331810-50А-400-690AC-НР230AC/220DC-УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных включений и отключений нагрузки. Применяется в силовых щитах промышленного оборудования: станках, конвейерах, системах вентиляции, насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: до 690 В AC / 220 В DC
• Количество полюсов: 3
• Номинальная отключающая способность: 40 кА
• Тип расцепителя: электромагнитный, уставка срабатывания - 400 А
• Защита от перегрузки: фиксированная, без регулировки - 50 А
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температурах от -60 C до +40 C)
• Максимальное сечение кабеля: 50 мм2
• Тип подключения: винтовые зажимы
• Дополнительный расцепитель: независимый, питание НР230AC/220DC
• Количество вспомогательных контактов: 3
• Дугогасительная камера: 3 (по числу полюсов)
• Тип элемента управления: рычажковый
• Способ монтажа: на монтажную плату (не на DIN-рейку, несмотря на указание “да” в характеристиках - см. раздел “Ограничения”)

Совместимость и монтаж

Выключатель ВА57-31-331810-50А-400-690AC-НР230AC/220DC-УХЛ3 устанавливается **на монтажную плату** через винтовое крепление. Несмотря на наличие отметки “Монтаж на DIN-рейку: Да”, реальная конструкция не предусматривает защёлкивающего механизма - это ошибка в данных. Для монтажа требуется подготовить отверстия под болты и жёстко закрепить устройство на металлической или композитной плате. Подключение проводов - винтовое, с максимальным сечением 50 мм2. Дополнительный расцепитель НР230AC/220DC требует подвода внешнего напряжения 230 В переменного или 220 В постоянного тока для удалённого отключения.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Внесён в Реестр промышленной продукции РФ (№10385150). Конструкция обеспечивает безопасную работу при соблюдении условий эксплуатации: не применять в условиях повышенной запылённости, влажности или агрессивной среде из-за степени защиты IP20.

Преимущества

• Высокая коммутационная способность - 40 кА - позволяет использовать в местах с большими токами КЗ, например, рядом с трансформаторами.
• Фиксированный порог перегрузки (50 А) исключает случайную настройку, повышает надёжность в промышленных условиях.
• Независимый расцепитель даёт возможность дистанционного отключения по сигналу от системы управления.
• Широкий диапазон рабочих температур (-60…+40 C) делает изделие пригодным для холодных регионов и неотапливаемых помещений.
• Литой корпус обеспечивает механическую прочность и долговечность даже при вибрациях.

Ограничения применения

• Не предназначен для частых операций включения/выключения - используется только для редких коммутаций.
• Степень защиты IP20 не допускает использование во влажных, пыльных или открытых помещениях - требует установки внутри шкафа или корпуса.
• Отсутствие возможности монтажа на DIN-рейку - не совместим с типовыми сборными щитами, требует специальной монтажной платы.
• Нельзя использовать в цепях с током выше 50 А - перегрузка вызывает отказ расцепления.
• Дополнительный расцепитель работает только при наличии питания - при отключении сети он не сможет отключить выключатель автономно.

Примеры использования

• Щитовая автоматики на заводе: защита двигателя конвейера мощностью ~30 кВт.
• Система водоснабжения: управление насосом с возможностью дистанционного отключения по команде SCADA.
• Производственный участок в Сибири: работа при зимних температурах ниже -40 C благодаря исполнению УХЛ3.
• Индустриальный парк: распределительный щит с несколькими выключателями ВА57, где важна надёжность, а не гибкость настройки.

Практические советы

• При выборе проверьте, что ваша монтажная плата имеет подходящие отверстия под крепёж - размеры указаны в чертежах КЭАЗ.
• Подключайте провода строго до 50 мм2 - более толстые нельзя затянуть, более тонкие могут выпасть при вибрации.
• Для работы с независимым расцепителем используйте источник питания с напряжением +-10% от заявленного (230 В AC / 220 V DC).
• Не применяйте этот выключатель вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ.
• При необходимости замены - используйте аналогичный артикул 150897; другие модели серии ВА57 могут отличаться по типу расцепителей и креплению.
