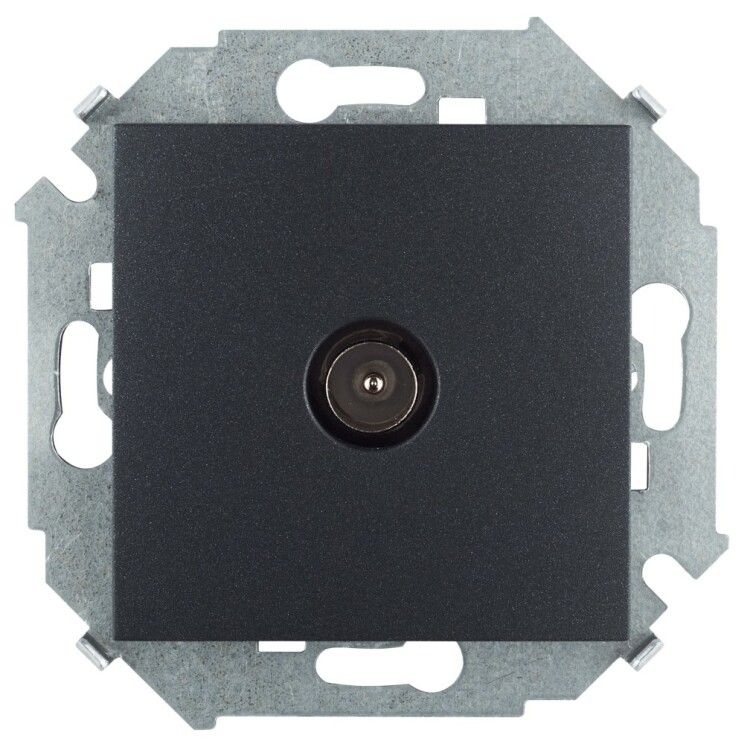

Розетка телевизионная TV 1-м СП Simon 15 механизм графит 1591475-038

Розетка телевизионная одиночная Simon 1591475-038 предназначена для подключения антенного или спутникового кабеля к телевизору или другому приемному устройству. Выполнена в компактном корпусе с винтовым зажимом, что обеспечивает надежный контакт и простую установку в скрытую проводку.

Назначение и область применения

Розетка Simon 1591475-038 используется для подключения коаксиального кабеля TV (F-разъём) в жилых и офисных помещениях. Подходит для систем спутникового и цифрового ТВ, кабельного вещания, а также домашних сетей с передачей сигнала через коаксиальный кабель. Устанавливается в местах, где требуется точечное подключение телевизора - например, в гостиной, спальне или на кухне.

Технические характеристики

• Тип изделия: Переключатель (в данном случае - пассивный разъём, не содержит активной коммутации)
• Количество постов: 1
• Количество выходов: 1 (один F-разъём для коаксиального кабеля)
• Тип разъема: TV (стандартный F-разъём, совместим с RG-6, RG-59 и аналогичными кабелями)
• Исполнение: Одиночная розетка, схема “звезда” - подключается напрямую к центральному узлу сети
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: Термопласт - устойчив к перегреву, не горюч, долговечен
• Цвет: Серый (графитовый оттенок, соответствует современным интерьерным решениям)
• Серия: Рамочная - совместима с рамками серии Simon 15
• Тип монтажа: В распор - фиксируется в коробке за счёт расклинивающихся лапок
• Способ монтажа: Скрытый - устанавливается в стенную монтажную коробку, не выступает над поверхностью

Совместимость и монтаж

Розетка Simon 1591475-038 устанавливается в стандартную круглую монтажную коробку глубиной не менее 40 мм. Механизм крепится в распор, без необходимости сверления. Для подключения используется винтовой зажим - достаточно зачистить 8–10 мм изоляции с центральной жилы и экрана, затем затянуть винты до плотного контакта. Совместима с любыми рамками серии Simon 15, в том числе с декоративными моделями. Не требует заземления, так как работает с сигналом низкого уровня.

Безопасность и стандарты

Соответствует требованиям безопасности для бытовых электроустановок. IP20 исключает использование во влажных помещениях (ванная, бассейн, улица). Нагрузка на разъём минимальна - предназначен только для передачи видеосигнала, не рассчитан на питание. Применение вне допущенных условий может повредить оборудование.

Преимущества

• Надёжный винтовой зажим - минимизирует потери сигнала и предотвращает окисление контактов
• Универсальная серия Simon 15 - легко заменить или дополнить другими элементами (розетки, выключатели) в одном дизайне
• Графитовый цвет маскирует следы загрязнений и хорошо сочетается с большинством отделочных материалов
• Компактный механизм - занимает мало места в монтажной коробке, удобен при ограниченном пространстве

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от влаги и пыли
• Не предназначен для питания устройств - только для передачи RF-сигнала
• Не совместим с HDMI, Ethernet или USB-устройствами - только с коаксиальным кабелем типа F-connector
• Требует качественной экранированной проводки: плохой кабель или слабые соединения снижают качество картинки

Примеры использования

• Подключение телевизора к спутниковой антенне в квартире
• Разводка цифрового ТВ по комнатам в частном доме
• Интеграция в систему “умный дом” с одним центральным усилителем сигнала
• Замена старой розетки при ремонте интерьера с сохранением существующей проводки

Практические советы

• При монтаже используйте кабель с медной оплеткой - она лучше экранирует помехи
• Не перегибайте кабель вокруг механизма - радиус изгиба должен быть не меньше 5 см
• Проверьте целостность экрана кабеля перед подключением - поврежденный экран вызывает шум на экране
• Если планируете использовать несколько розеток, убедитесь, что все они подключены параллельно к одному входу - последовательное соединение нарушает импеданс
• Для лучшего качества сигнала рекомендуется применять терминаторы на свободных портах, если есть ответвления
